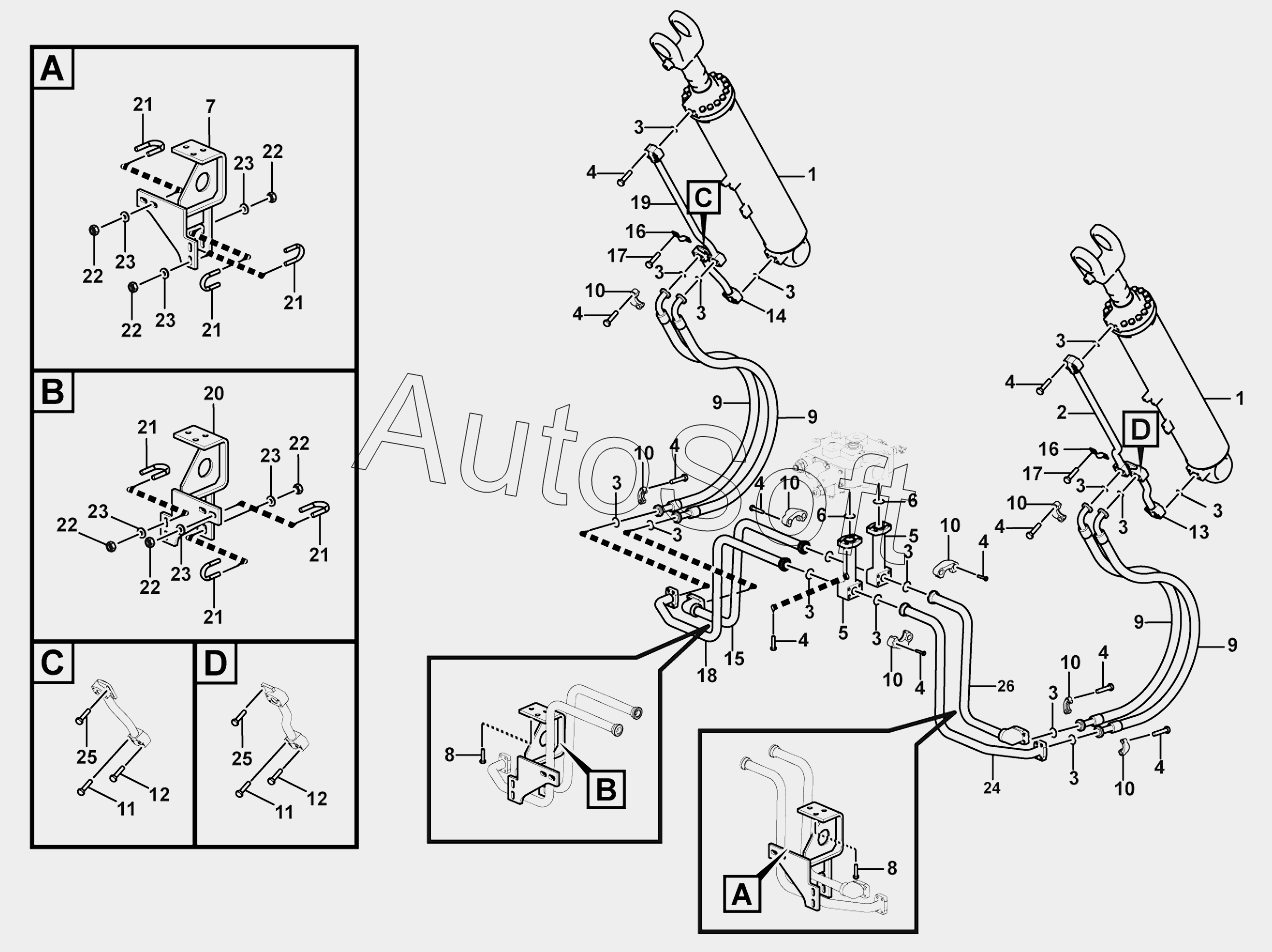

Каталог запасных частей к технике: SDLG LG955N (2015). Lift arm cylinder assembly
14
26
25
25
24
23
23
23
23
23
23
22
22
22
22
22
22
21
21
21
21
21
21
20
19
18
17
17
16
16
15
1
1
13
12
12
11
11
10
10
10
10
10
10
10
10
9
9
9
9
8
8
7
6
6
5
5
4
4
4
4
4
4
4
4
4
4
4
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***5 | Boom cylinder | |
| 2 | 2***1 | SMALL CHAMBER TUBE OF LEFT LIFT CYLINDER | |
| 3 | 4***6 | O-RING | |
| 4 | 4***5 | BOLT | |
| 5 | 2***2 | TUBE | |
| 6 | 4***9 | O-RING | |
| 7 | 2***1 | LEFT BRACKET | |
| 8 | 4***4 | BOLT | |
| 9 | 2***1 | OIL PIPE OF LIFTING CYLINDER | |
| 10 | 4***3 | FLANGE | |
| 11 | 4***3 | BOLT | |
| 12 | 4***9 | BOLT | |
| 13 | 2***1 | BIG CHAMBER TUBE OF LEFT LIFT CYLINDER | |
| 14 | 2***1 | BIG CHAMBER TUBE OF RIGHT LIFT CYLINDER | |
| 15 | 2***1 | SMALL CHAMBER RIGHE TUBE OF LIFTING | |
| 16 | 2***1 | CLAMP | |
| 17 | 4***8 | BOLT | |
| 18 | 2***1 | BIG CHAMBER RIGHE TUBE OF LIFTING | |
| 19 | 2***1 | SMALL CHAMBER TUBE OF RIGHT LIFT CYLINDER | |
| 20 | 2***1 | BRACKET | |
| 21 | 4***7 | U-BOLT LGB159-13040 | |
| 22 | 4***7 | NUT | |
| 23 | 4***2 | Washer | |
| 24 | 2***1 | BIG CHAMBER LEFT TUBE OF LIFTING | |
| 25 | 4***7 | BOLT | |
| 26 | 2***1 | SMALL CHAMBER LEFT TUBE OF LIFTING |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
