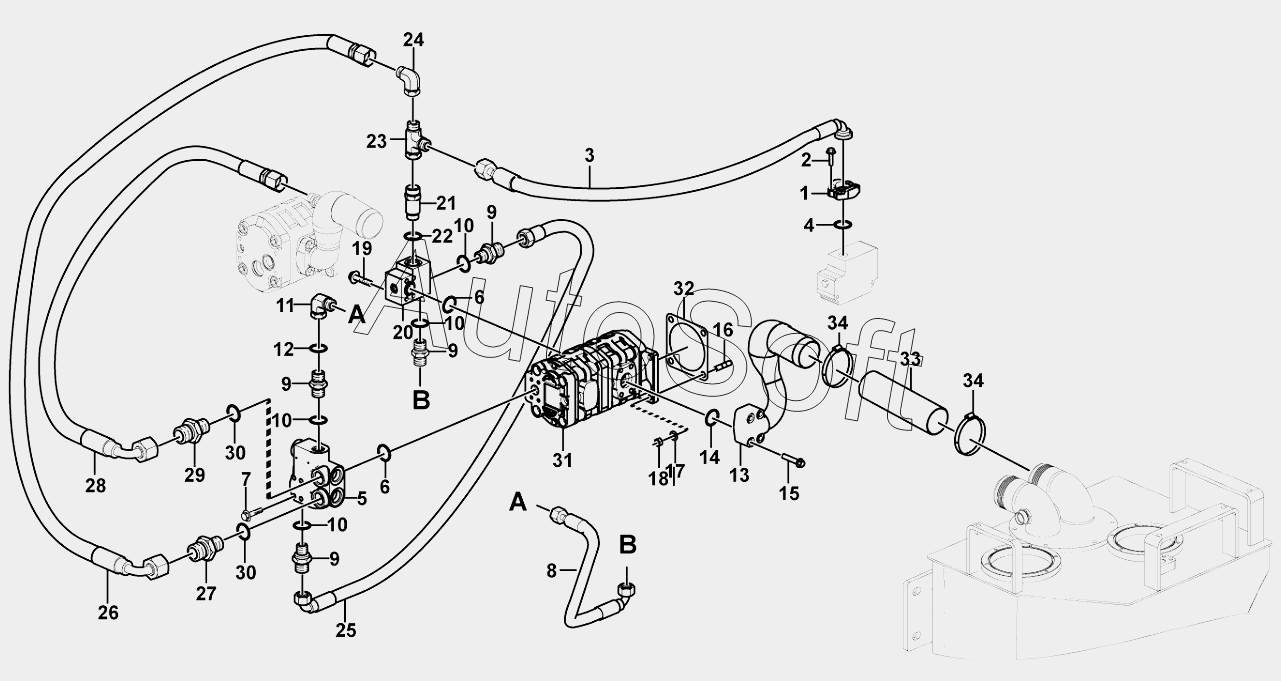

Каталог запасных частей к технике: SDLG LG955N (2015). Steering pump assembiy
27
19
20
21
22
23
24
25
26
18
28
29
30
30
31
32
33
34
34
10
10
10
10
2
3
4
5
6
6
7
8
9
9
9
9
1
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***7 | FLANGE | |
| 2 | 4***5 | BOLT | |
| 3 | 2***1 | Hose assembly | |
| 4 | 4***9 | O-RING | |
| 5 | 2***1 | Valve | |
| 6 | 4***6 | O-RING | |
| 7 | 4***4 | BOLT GB16674-M10x80EpZn-8.8 | |
| 8 | 4***5 | Hose assembly | |
| 9 | 4***3 | Nipple | |
| 10 | 4***7 | O-RING | |
| 11 | 4***7 | CONNECTOR | |
| 12 | 4***0 | O-RING | |
| 13 | 2***2 | INTAKE TUBE | |
| 14 | 4***5 | O-RING | |
| 15 | 4***7 | BOLT | |
| 16 | 4***3 | DOUBLE-SCREW BOLT | |
| 17 | 4***8 | WASHER | |
| 18 | 4***1 | NUT | |
| 19 | 4***2 | BOLT GB16674-M10x75EpZn-8.8 | |
| 20 | 2***1 | Valve | |
| 21 | 4***6 | CONNECTOR LGB120-03630 | |
| 22 | 4***5 | O-RING LGB168-12631 | |
| 23 | 2***1 | Three-way nipple | |
| 24 | 4***6 | CONNECTOR | |
| 25 | 4***9 | Hose assembly | |
| 26 | 4***6 | Hose assembly | |
| 27 | 2***1 | Nipple | |
| 28 | 4***3 | Hose assembly | |
| 29 | 2***1 | Nipple | |
| 30 | 4***5 | O-RING | |
| 31 | 4***7 | Gear pump | |
| 32 | 2***2 | Gasket | |
| 33 | 4***0 | INTAKE TUBE HG4-763-64x270 | |
| 34 | 4***3 | CLAMP |
