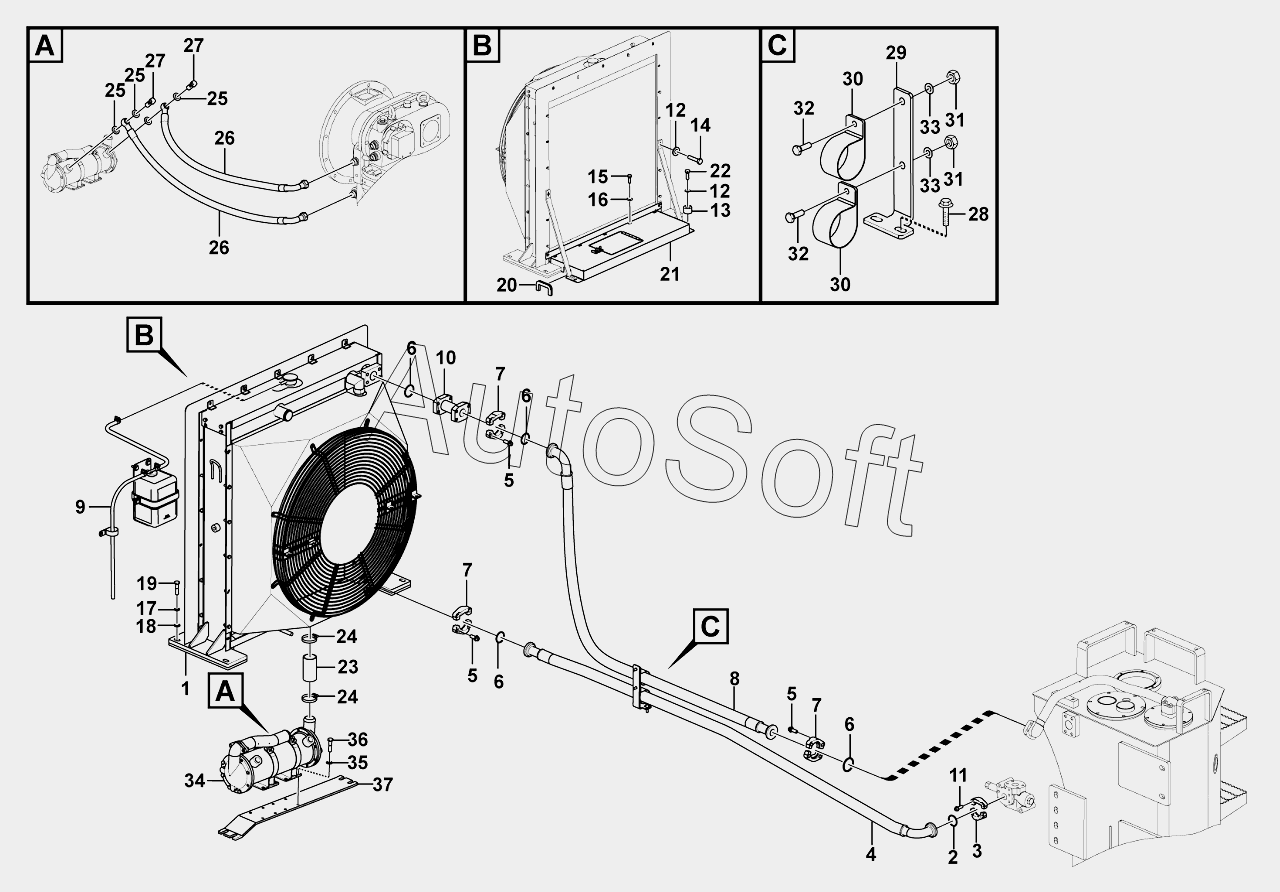

Каталог запасных частей к технике: SDLG LG955N (2015). Radiator asembly
29
20
21
22
23
24
24
25
25
25
26
26
27
27
28
19
30
30
31
31
32
32
33
33
34
35
36
37
10
2
3
4
5
5
5
6
6
6
6
7
7
7
8
9
1
11
12
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***3 | Cooling unit | |
| 2 | 4***9 | O-RING | |
| 3 | 4***7 | FLANGE | |
| 4 | 2***1 | Hose assembly | |
| 5 | 4***7 | BOLT | |
| 6 | 4***0 | O-RING | |
| 7 | 4***1 | FLANGE | |
| 8 | 2***1 | Hose assembly | |
| 9 | 2***1 | Expansion tank assembly | |
| 10 | 2***1 | TRANSITION | |
| 11 | 4***5 | BOLT | |
| 12 | 2***1 | WASHER | |
| 13 | 2***1 | Casing | |
| 14 | 4***8 | BOLT | |
| 15 | 4***5 | BOLT | |
| 16 | 4***6 | WASHER | |
| 17 | 4***6 | WASHER | |
| 18 | 2***1 | Washer | |
| 19 | 4***2 | BLOT GB5783-M12x50EpZn-8.8 | |
| 20 | 2***1 | Rubber bushing | |
| 21 | 2***1 | Plate | |
| 22 | 4***8 | Screw | |
| 23 | 4***1 | Hose assembly | |
| 24 | 4***7 | CLAMP | |
| 25 | 4***3 | WASHER | |
| 26 | 2***1 | HOSE | |
| 27 | 2***1 | CONNECTOR | |
| 28 | 4***1 | BOLT | |
| 29 | 2***1 | Bracket | |
| 30 | 2***1 | Clamp | |
| 31 | 4***3 | NUT | |
| 32 | 4***8 | BOLT | |
| 33 | 4***2 | WASHER | |
| 34 | 4***4 | Oil cooler | |
| 35 | 4***5 | Washer | |
| 36 | 4***4 | BOLT | |
| 37 | 2***1 | Rubber plate |
