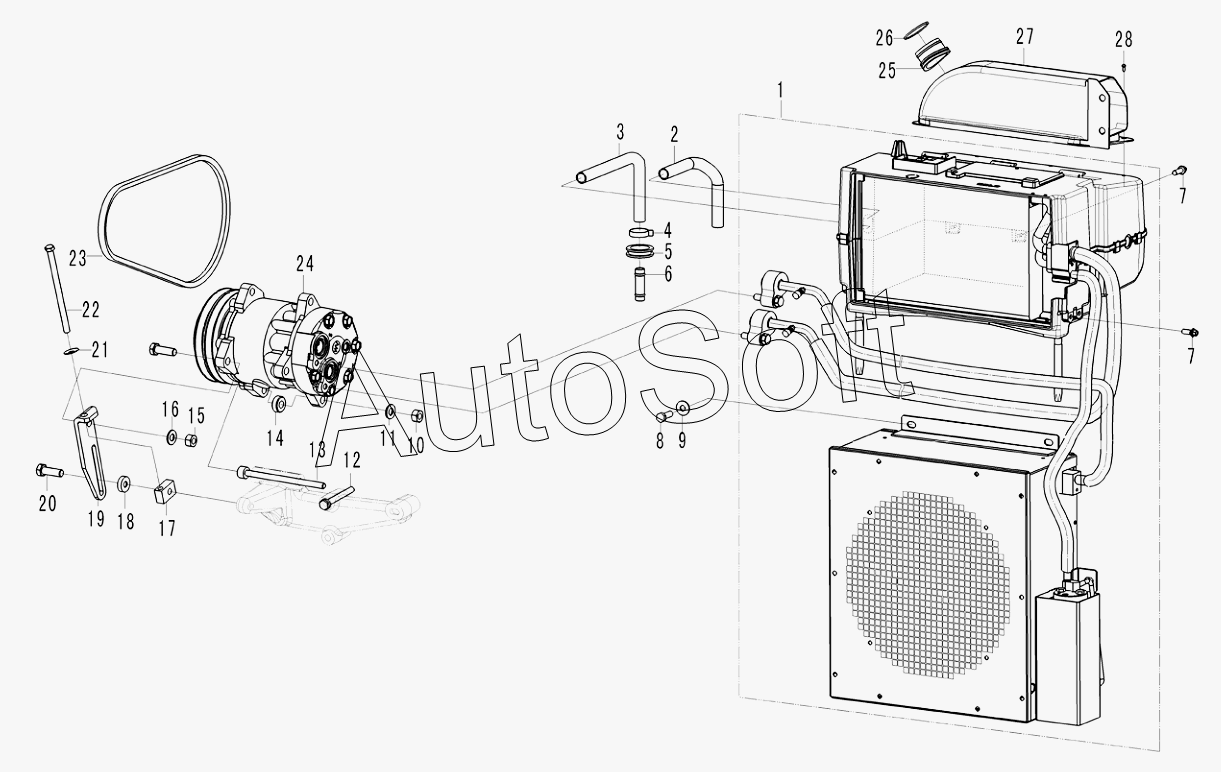

Каталог запасных частей к технике: SDLG LG958N (2013). Air condition unit N1-2935001098
/85.gif)
1
1
2
3
4
5
5
6
7
7
8
9
10
11
12
13
13
14
15
15
16
16
17
18
19
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***1 | Air conditioning unit | |
| 2 | 2***1 | Hose | |
| 3 | 4***4 | CLAMP | |
| 4 | 2***1 | Hose | |
| 5 | 2***1 | RUBBER | |
| 6 | 2***1 | Copper tube | |
| 7 | 4***8 | BOLT | |
| 8 | 4***2 | BOLT | |
| 9 | 4***7 | WASHER | |
| 10 | 4***9 | Lock nut | |
| 11 | 4***2 | Washer | |
| 12 | 4***9 | Screw | |
| 13 | 4***8 | Screw | |
| 14 | 2***1 | Shim | |
| 15 | 4***0 | Nut | |
| 16 | 4***2 | WASHER | |
| 17 | 2***1 | Block | |
| 18 | 2***1 | Shim | |
| 19 | 2***1 | Bracket | |
| 20 | 4***1 | Bolt | |
| 21 | 4***8 | Washer | |
| 22 | 4***5 | Bolt | |
| 23 | 4***7 | Belt | |
| 24 | 1***3 | Compressor | |
| 25 | 2***1 | Rubber sleeve | |
| 26 | 2***1 | Retaining ring | |
| 27 | 2***1 | Air duct | |
| 28 | 4***5 | BOLT GB16674-M6x12EpZn-8.8 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
