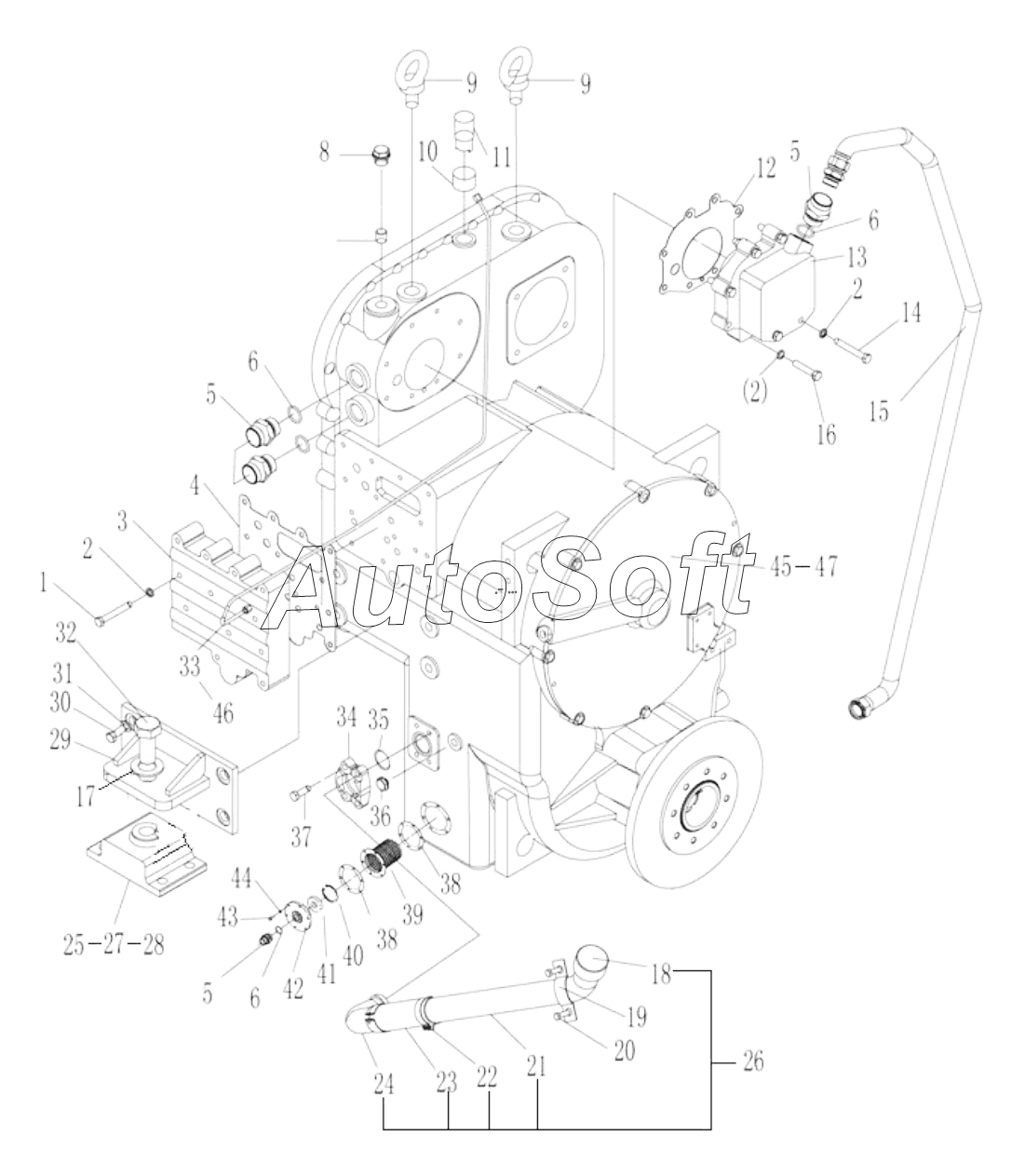

Каталог запасных частей к технике: SDLG LG953 (2009). TRANSMISSION SYSTEM
/7.gif)
36
25
26
27
28
29
30
31
32
33
34
35
24
37
38
38
39
40
41
42
43
44
45
46
47
13
2
2
2
3
4
5
5
5
6
6
6
8
9
9
10
11
12
1
14
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***4 | BOLT | |
| 2 | 4***5 | Washer | |
| 3 | 4***4 | SHIFT CONTROL VALVE | |
| 4 | 2***1 | GASKET | |
| 5 | 4***5 | JOINT BODY | |
| 6 | 4***3 | O-RING | |
| 7 | 3***8 | BOLT | |
| 8 | 4***5 | PLUG SCREW | |
| 9 | 4***0 | SCREW | |
| 10 | 2***1 | PERMEABILITY CELL | |
| 11 | 2***1 | COVER ASSEMBLY | |
| 12 | 2***1 | GASKET | |
| 13 | 4***3 | TRANSMISSION PUMP ASSY | |
| 14 | 4***2 | BOLT | |
| 15 | 2***1 | HOSE ASS'Y | |
| 16 | 4***8 | BOLT | |
| 17 | 2***1 | WASHER | |
| 18 | 2***1 | COVER | |
| 19 | 2***1 | PIPE CLIP | |
| 20 | 4***1 | BOLT | |
| 21 | 2***1 | PIPE | |
| 22 | 4***4 | CLAMP | |
| 23 | 4***6 | TUBE | |
| 24 | 2***1 | Elbow pipe | |
| 25 | 4***0 | SHOCK ABSORBER CBB95-2 | |
| 26 | 2***1 | ELBOW PIPE | |
| 27 | 4***0 | NUT GB889.2-M20x1.5 EpZn-8 | |
| 28 | 4***6 | WASHER | |
| 29 | 2***1 | SEAT | |
| 30 | 4***7 | BOLT | |
| 31 | 4***9 | WASHER | |
| 32 | 4***9 | BOLT GB5785-M20x1.5x120EpZn-8.8 | |
| 33 | 2***1 | SHIFT PRESS VITTA | |
| 34 | 4***6 | FLANGE | |
| 35 | 4***9 | O-RING | |
| 36 | 4***0 | PLUG FOR CHECK UP | |
| 37 | 4***5 | BOLT | |
| 38 | 3***2 | SHIM | |
| 39 | 2***5 | OIL-FILTER ASSEMBLY | |
| 40 | 4***3 | RETAINER RING | |
| 41 | 4***7 | RING MAGNET | |
| 42 | 3***0 | PRESS COVER | |
| 43 | 4***6 | BOLT | |
| 44 | 4***6 | WASHER | |
| 45 | 2***1 | Transmission assembly | |
| 46 | 3***1 | MANOMETER JOINT | |
| 47 | 2***9 | Gear-box & torque converter assembly |
