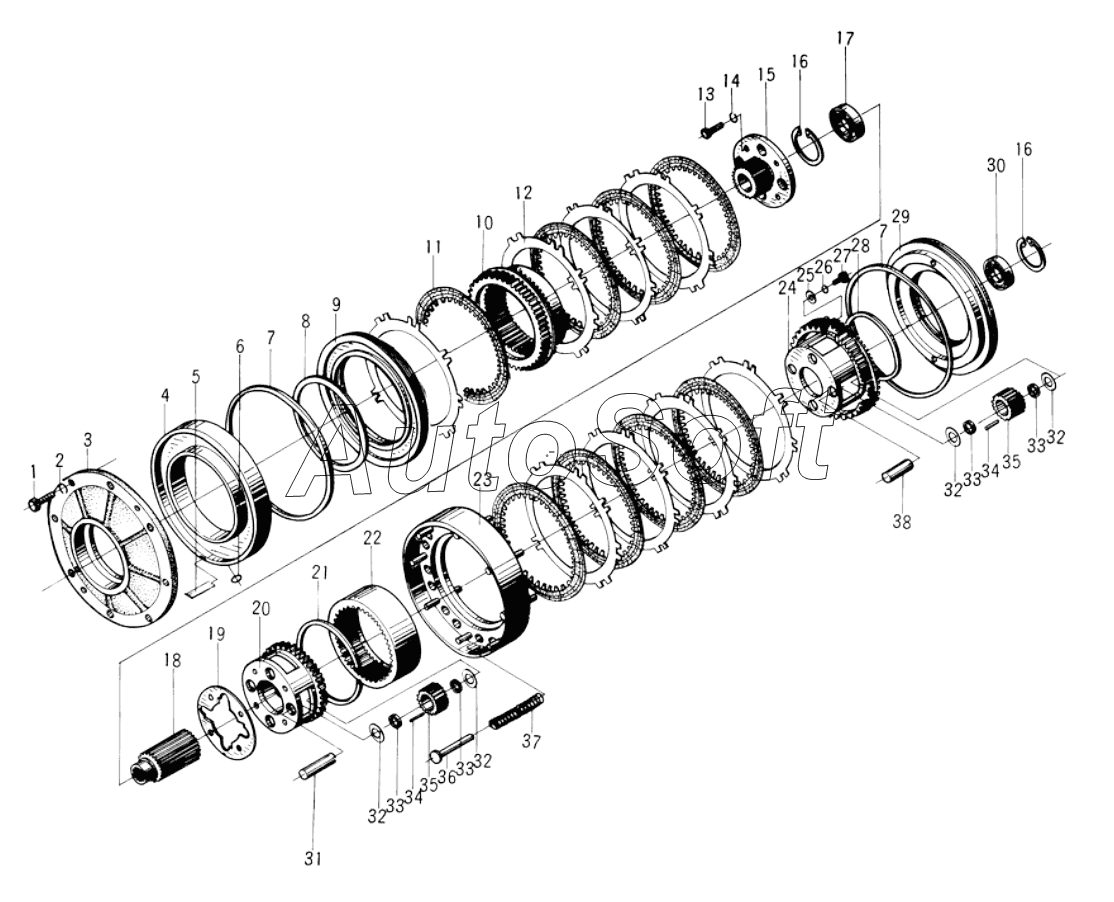

Каталог запасных частей к технике: SDLG LG953 (2009). PLANET ROW (330101)
/15.gif)
1
2
3
4
5
6
7
7
8
9
10
11
12
13
14
15
16
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
32
32
32
33
33
33
33
34
34
35
35
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***2 | Bolt | |
| 2 | 4***7 | WASHER | |
| 3 | 4***0 | Cover | |
| 4 | 4***1 | Cylinder body | |
| 5 | 4***2 | Fix plate | |
| 6 | 4***1 | O-RING | |
| 7 | 4***3 | Packing ring | |
| 8 | 4***4 | Internai seal ring | |
| 9 | 4***5 | Piston | |
| 10 | 4***6 | Internal gear-ring | |
| 11 | 4***7 | Reverse first speed drive disk ass'y | |
| 12 | 4***8 | Reverse first speed driven disk | |
| 13 | 4***7 | Screw | |
| 14 | 4***5 | Washer | |
| 15 | 4***9 | Connecting disk | |
| 16 | 4***4 | RETAINNER RING | |
| 17 | 4***0 | Bearing | |
| 18 | 4***0 | Gear-sun | |
| 19 | 4***1 | Stop plate | |
| 20 | 4***2 | Planet carrier | |
| 21 | 4***3 | Retainer ring | |
| 22 | 4***4 | Reverse range gear-ring | |
| 23 | 4***5 | Frame assembly | |
| 24 | 4***6 | Carrier of reverse ass’y | |
| 25 | 4***7 | Thrust washer | |
| 26 | 4***6 | WASHER | |
| 27 | 4***5 | Bolt | |
| 28 | 4***8 | Internai seal ring | |
| 29 | 4***9 | Pistion | |
| 30 | 4***1 | BALL BEARIN | |
| 31 | 4***0 | First speed planet spindle | |
| 32 | 4***1 | Spacer | |
| 33 | 4***2 | Isolated bushing | |
| 34 | 4***1 | ROLLER | |
| 35 | 4***3 | Planet gear | |
| 36 | 4***4 | Spring pin | |
| 37 | 4***5 | Spring | |
| 38 | 4***6 | Reverse planet spindle |
