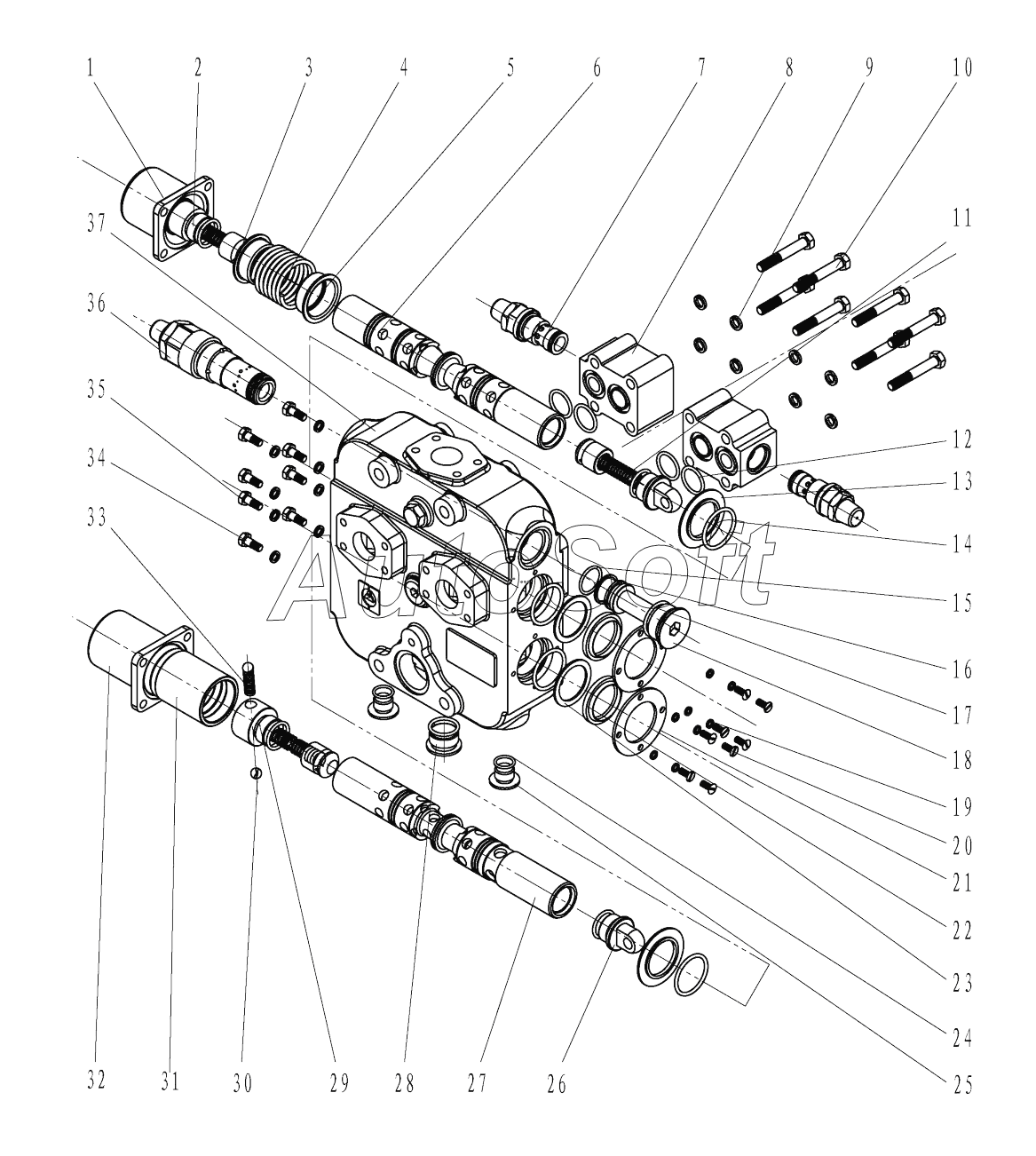

Каталог запасных частей к технике: SDLG LG953 (2009). CONTROL VALVE (370101)
/40.gif)
29
20
21
22
23
24
25
26
27
28
19
30
31
32
33
34
35
36
37
10
2
3
4
5
6
7
8
9
1
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***4 | End cover | |
| 2 | 4***5 | Plug | |
| 3 | 4***6 | Check spool | |
| 4 | 4***7 | Return spring | |
| 5 | 4***8 | Spring seat | |
| 6 | 4***9 | Spoolvalve for tilt | |
| 7 | 4***2 | Fill valve | |
| 8 | 4***0 | Valve block | |
| 9 | 4***5 | Washer | |
| 10 | 4***7 | Bolt | |
| 11 | 4***1 | Check valve spring | |
| 12 | 4***3 | O-RING | |
| 13 | 4***2 | Position plate | |
| 14 | 4***0 | O ring | |
| 15 | 4***3 | Ring snap | |
| 16 | 4***4 | O-RING | |
| 17 | 7***5 | O-ring | |
| 18 | 4***4 | Plug | |
| 19 | 4***5 | WASHER | |
| 20 | 4***8 | Bolt | |
| 21 | 4***5 | Baffle for dust proof ring | |
| 22 | 4***6 | Dust proof ring | |
| 23 | 4***7 | Baffle | |
| 24 | 7***8 | O-RlNG | |
| 25 | 4***8 | Plug | |
| 26 | 4***9 | Button pin | |
| 27 | 4***0 | Spool valve for lift | |
| 28 | 4***1 | Plug | |
| 29 | 4***2 | Position seat | |
| 30 | 7***8 | Стальной шарик | |
| 31 | 4***3 | Position sleeve | |
| 32 | 4***4 | End cover | |
| 33 | 4***5 | Positiong spring | |
| 34 | 4***5 | BOLT | |
| 35 | 4***6 | WASHER | |
| 36 | 4***1 | Relief valve | |
| 37 | 4***6 | Valve body |
