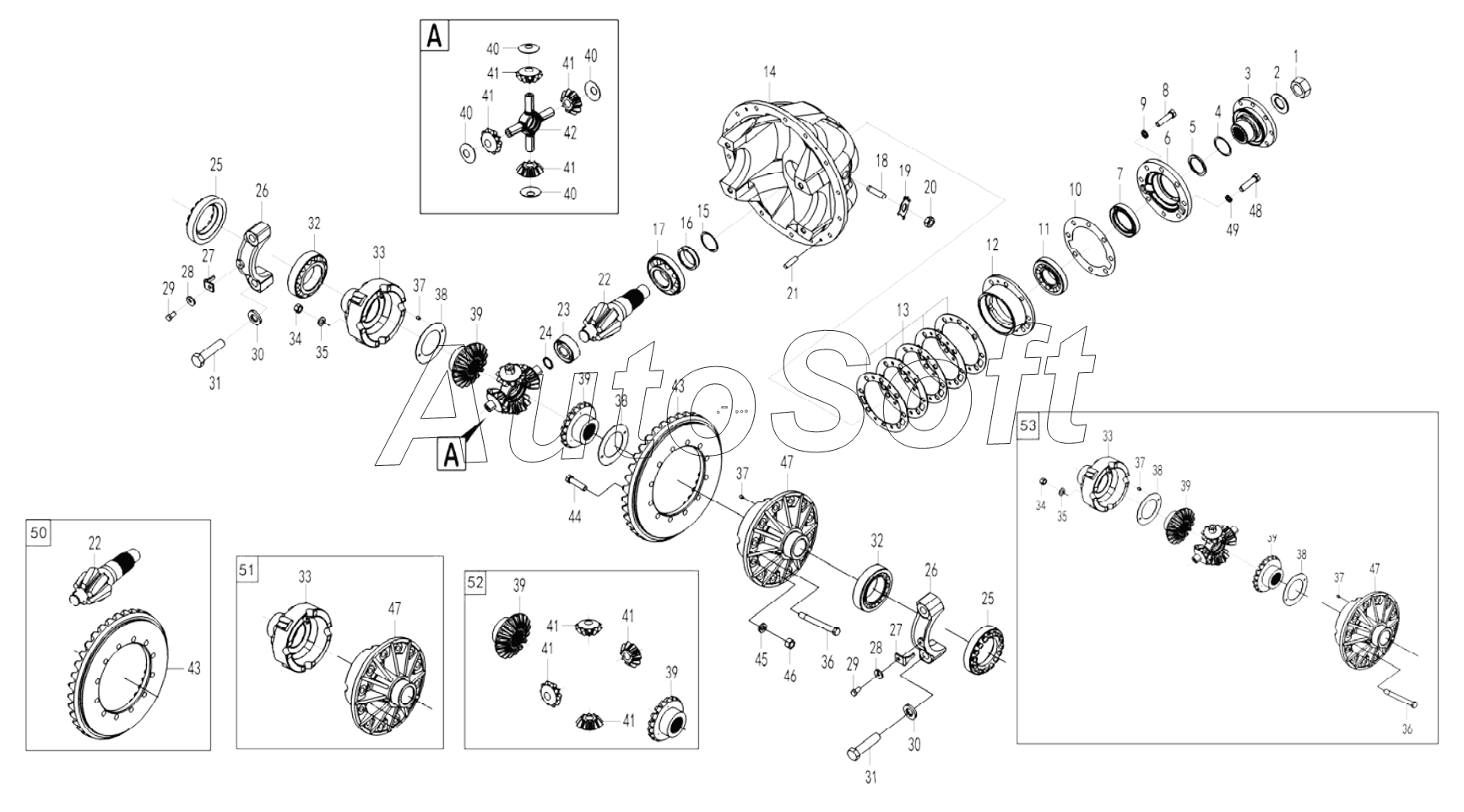

Каталог запасных частей к технике: SDLG LG936L (2013). Front axle main drive assembly
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
22
23
24
25
25
26
26
27
27
28
28
29
29
30
30
31
31
32
32
33
33
33
34
34
35
35
36
36
37
37
37
37
38
38
38
38
39
39
39
39
39
39
40
40
40
40
41
41
41
41
41
41
41
41
42
43
43
44
45
46
47
47
47
48
49
50
51
52
53
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***6 | NUT | |
| 2 | 3***7 | WASHER | |
| 3 | 2***1 | INPUT FLANGE | |
| 4 | 3***8 | O-RING | |
| 5 | 3***2 | CHECK RING | |
| 6 | 3***9 | SEALED COVER | |
| 7 | 4***8 | Sealing ring | |
| 8 | 4***7 | BOLT | |
| 9 | 4***7 | WASHER | |
| 10 | 3***2 | SHIM | |
| 11 | 4***8 | BEARING | |
| 12 | 3***3 | BEARING HOLDER | |
| 13 | 3***1 | ADJUST SHIM | |
| 14 | 3***6 | CARRIER | |
| 15 | 3***0 | SHIM | |
| 16 | 3***2 | BOSS | |
| 17 | 4***9 | ROLLING BEARING | |
| 18 | 2***1 | BOLT | |
| 19 | 2***1 | LOCKING LEAF | |
| 20 | 4***2 | NUT | |
| 21 | 4***4 | PIN | |
| 22 | 3***5 | ACTIVE SPIRAL BEVEL GEAR | |
| 23 | 4***6 | ROLLING BEARING | |
| 24 | 4***9 | CHECK RING | |
| 25 | 3***9 | ADJUST BOLT | |
| 26 | 3***3 | BEARING BLOCK | |
| 27 | 3***4 | STAY | |
| 28 | 4***5 | Washer | |
| 29 | 4***7 | BOLT | |
| 30 | 2***1 | WASHER | |
| 31 | 2***1 | BOLT | |
| 32 | 4***5 | ROLLING BEARING | |
| 33 | 3***0 | LEFT SHELL OF DIFFERENTIAL MECHANISM | |
| 34 | 4***7 | NUT | |
| 35 | 2***1 | WASHER | |
| 36 | 2***1 | BOLT | |
| 37 | 2***1 | PIN | |
| 38 | 3***2 | SHIM OF HALF AXLE GEAR | |
| 39 | 3***1 | HALF AXLE GEAR | |
| 40 | 3***7 | ANGLE GEAR SHIM | |
| 41 | 3***8 | ANGLE GEAR | |
| 42 | 3***6 | CROSS AXLE | |
| 43 | 3***6 | BIG SPIRAL BEVEL GEAR | |
| 44 | 2***1 | BOLT | |
| 45 | 2***1 | WASHER | |
| 46 | 4***8 | NUT | |
| 47 | 3***7 | RIGHT SHELL OF DIFFERENTIAL MECHANISM | |
| 48 | 4***6 | BOLT | |
| 49 | 4***6 | WASHER | |
| 50 | 3***1 | FRONT SPIRAL BEVEL GEAR | |
| 51 | 3***9 | LEFT RINGHT SHELL OF DIFFERENTIAL MECHANISM | |
| 52 | 2***1 | Gear kit | |
| 53 | 7***8 | Differential |
