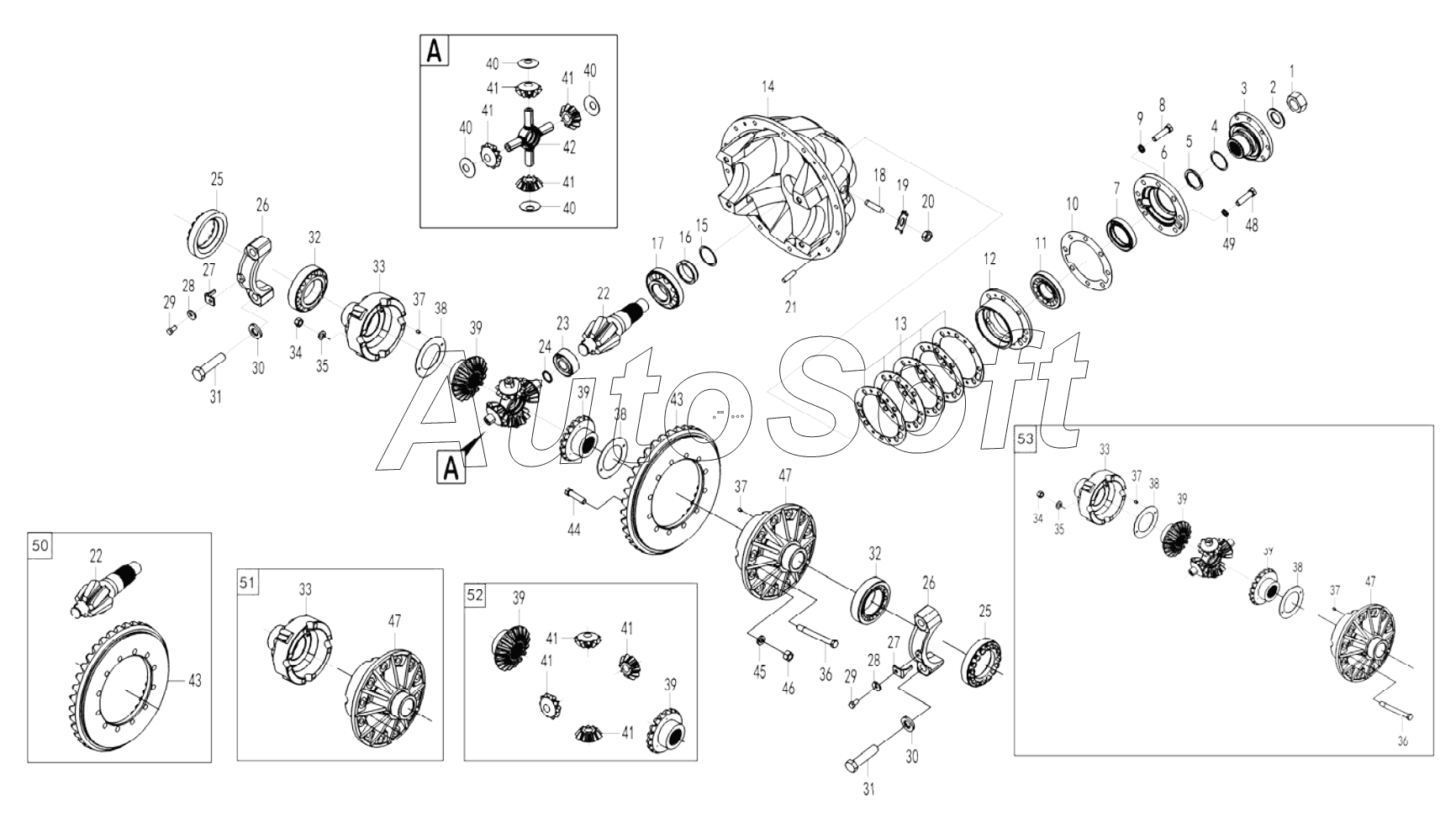

Каталог запасных частей к технике: SDLG LG936L (2013). Rear axle main drive assembly
41
41
41
41
41
41
41
41
28
28
29
29
30
30
31
31
32
32
33
33
33
34
34
35
35
36
36
37
37
37
37
38
38
38
38
39
39
39
39
39
39
40
40
40
40
27
27
42
43
43
44
45
46
47
47
47
48
49
50
51
52
53
14
2
3
4
5
6
7
8
9
10
11
12
13
1
15
16
17
18
19
20
21
22
22
23
24
25
25
26
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***6 | NUT | |
| 2 | 3***7 | WASHER | |
| 3 | 2***1 | INPUT FLANGE | |
| 4 | 3***8 | O-RING | |
| 5 | 3***2 | CHECK RING | |
| 6 | 3***9 | SEALED COVER | |
| 7 | 4***8 | Sealing ring | |
| 8 | 4***7 | BOLT | |
| 9 | 4***7 | WASHER | |
| 10 | 3***2 | SHIM | |
| 11 | 4***8 | BEARING | |
| 12 | 3***3 | BEARING HOLDER | |
| 13 | 3***1 | ADJUST SHIM | |
| 14 | 3***6 | CARRIER | |
| 15 | 3***0 | SHIM | |
| 16 | 3***2 | BOSS | |
| 17 | 4***9 | ROLLING BEARING | |
| 18 | 2***1 | BOLT | |
| 19 | 2***1 | LOCKING LEAF | |
| 20 | 4***2 | NUT | |
| 21 | 4***4 | PIN | |
| 22 | 3***5 | ACTIVE SPIRAL BEVEL GEAR | |
| 23 | 4***6 | ROLLING BEARING | |
| 24 | 4***9 | CHECK RING | |
| 25 | 3***9 | ADJUST BOLT | |
| 26 | 3***3 | BEARING BLOCK | |
| 27 | 3***4 | STAY | |
| 28 | 4***5 | Washer | |
| 29 | 4***7 | BOLT | |
| 30 | 2***1 | WASHER | |
| 31 | 2***1 | BOLT | |
| 32 | 4***5 | ROLLING BEARING | |
| 33 | 3***0 | LEFT SHELL OF DIFFERENTIAL MECHANISM | |
| 34 | 4***7 | NUT | |
| 35 | 2***1 | WASHER | |
| 36 | 2***1 | BOLT | |
| 37 | 2***1 | PIN | |
| 38 | 3***2 | SHIM OF HALF AXLE GEAR | |
| 39 | 3***1 | HALF AXLE GEAR | |
| 40 | 3***7 | ANGLE GEAR SHIM | |
| 41 | 3***8 | ANGLE GEAR | |
| 42 | 3***6 | CROSS AXLE | |
| 43 | 3***9 | BIG SPIRAL BEVEL GEAR | |
| 44 | 2***1 | BOLT | |
| 45 | 2***1 | WASHER | |
| 46 | 4***8 | NUT | |
| 47 | 3***7 | RIGHT SHELL OF DIFFERENTIAL MECHANISM | |
| 48 | 4***6 | BOLT | |
| 49 | 4***6 | WASHER | |
| 50 | 3***0 | REAR SPIRAL BEVEL GEAR | |
| 51 | 3***9 | LEFT RINGHT SHELL OF DIFFERENTIAL MECHANISM | |
| 52 | 2***1 | Gear kit | |
| 53 | 7***8 | Differential |
