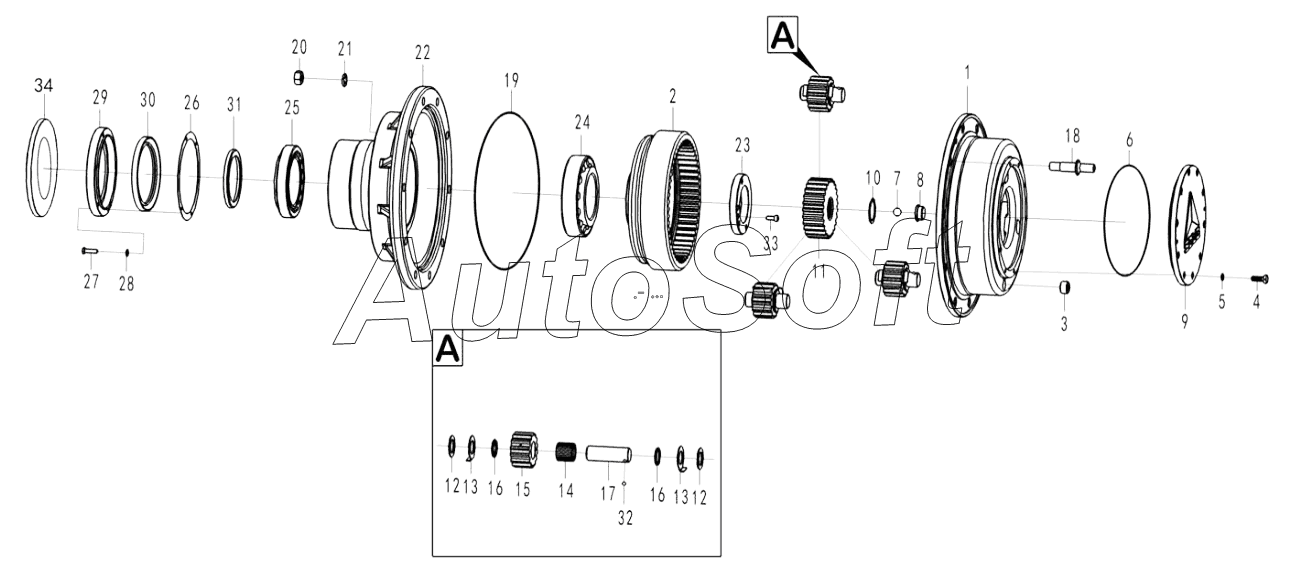

Каталог запасных частей к технике: SDLG LG936L (2013). Final drive assembly
1
2
3
4
5
6
7
8
9
10
11
12
12
13
13
14
15
16
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***1 | PLANET WHEEL CARRIER | |
| 2 | 2***1 | Gear ring | |
| 3 | 2***1 | Plug | |
| 4 | 4***4 | BOLT | |
| 5 | 4***5 | Washer | |
| 6 | 2***1 | O-SEALING RING | |
| 7 | 4***6 | STEEL BALL | |
| 8 | 2***1 | LOCK BLOCK | |
| 9 | 2***1 | COVER | |
| 10 | 4***6 | SNAP RING | |
| 11 | 3***0 | GEAR-SUN | |
| 12 | 2***1 | Прокладка | |
| 13 | 2***1 | Shim | |
| 14 | 4***3 | ROLLER PIN | |
| 15 | 3***1 | PLANET GEAR | |
| 16 | 3***2 | RING SNAP | |
| 17 | 3***3 | PLANET PINION SHAFT | |
| 18 | 3***4 | RIM BOLT | |
| 19 | 3***5 | O-RING | |
| 20 | 4***6 | NUT | |
| 21 | 4***9 | WASHER | |
| 22 | 3***6 | HUB WHEAL | |
| 23 | 3***7 | ROUND NUT | |
| 24 | 4***4 | ROLLING BEARING | |
| 25 | 4***5 | ROLLING BEARING | |
| 26 | 3***8 | SPACER | |
| 27 | 4***5 | BOLT | |
| 28 | 4***6 | WASHER | |
| 29 | 3***9 | COVER OF OIL SEAL | |
| 30 | 4***6 | FRAME OIL SEAL | |
| 31 | 3***1 | ISOLATED BUSHING | |
| 32 | 4***7 | STEEL BALL | |
| 33 | 4***8 | SCREW | |
| 34 | 2***1 | Dust cap |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
