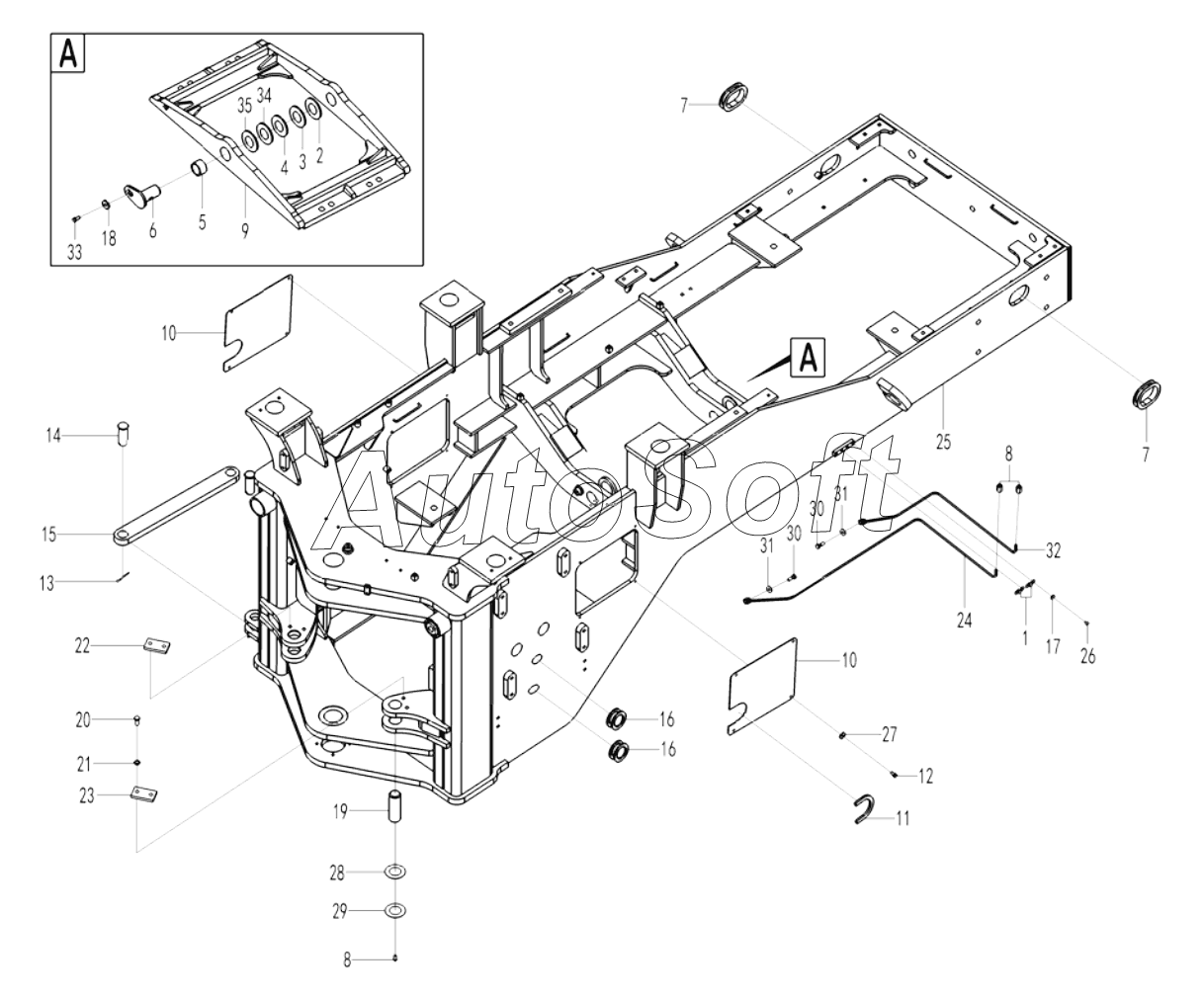

Каталог запасных частей к технике: SDLG LG936L (2013). Rear frame assembly
27
19
20
21
22
23
24
25
26
18
28
29
30
30
31
31
32
33
34
35
10
10
2
3
4
5
6
7
7
8
8
9
1
11
12
13
14
15
16
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***1 | PLATE | |
| 2 | 2***1 | ADJUST SPACER | |
| 3 | 2***1 | ADJUST SPACER | |
| 4 | 2***1 | ADJUST SPACER | |
| 5 | 2***1 | BUSH | |
| 6 | 2***1 | JOINTING PIN | |
| 7 | 2***1 | Rubber sleeve | |
| 8 | 4***5 | GREASE NIPPLE | |
| 9 | 2***1 | OSCILLATING FRAME | |
| 10 | 2***1 | HOOD | |
| 11 | 2***2 | RUBBER BUSH | |
| 12 | 4***2 | BOLT | |
| 13 | 4***0 | SPLINT PIN | |
| 14 | 4***2 | PIN | |
| 15 | 2***1 | MOUNT BAR | |
| 16 | 2***1 | RUBBER SLEEVE | |
| 17 | 4***5 | WASHER | |
| 18 | 4***1 | WASHER | |
| 19 | 2***1 | REAR PIN OF STEERING CYLINDER | |
| 20 | 4***7 | BOLT | |
| 21 | 4***6 | WASHER | |
| 22 | 2***1 | PLATE | |
| 23 | 2***1 | PLATE | |
| 24 | 2***1 | FRONT OIL TUBE | |
| 25 | 2***3 | REAR FRAME | |
| 26 | 4***4 | SCREW | |
| 27 | 4***6 | WASHER | |
| 28 | 4***4 | SPACER | |
| 29 | 4***5 | SPACER | |
| 30 | 2***1 | BOLT | |
| 31 | 2***1 | WASHER | |
| 32 | 2***1 | REAR OIL TUBE | |
| 33 | 4***7 | BOLT | |
| 34 | 2***1 | Shim | |
| 35 | 2***1 | Shim |
