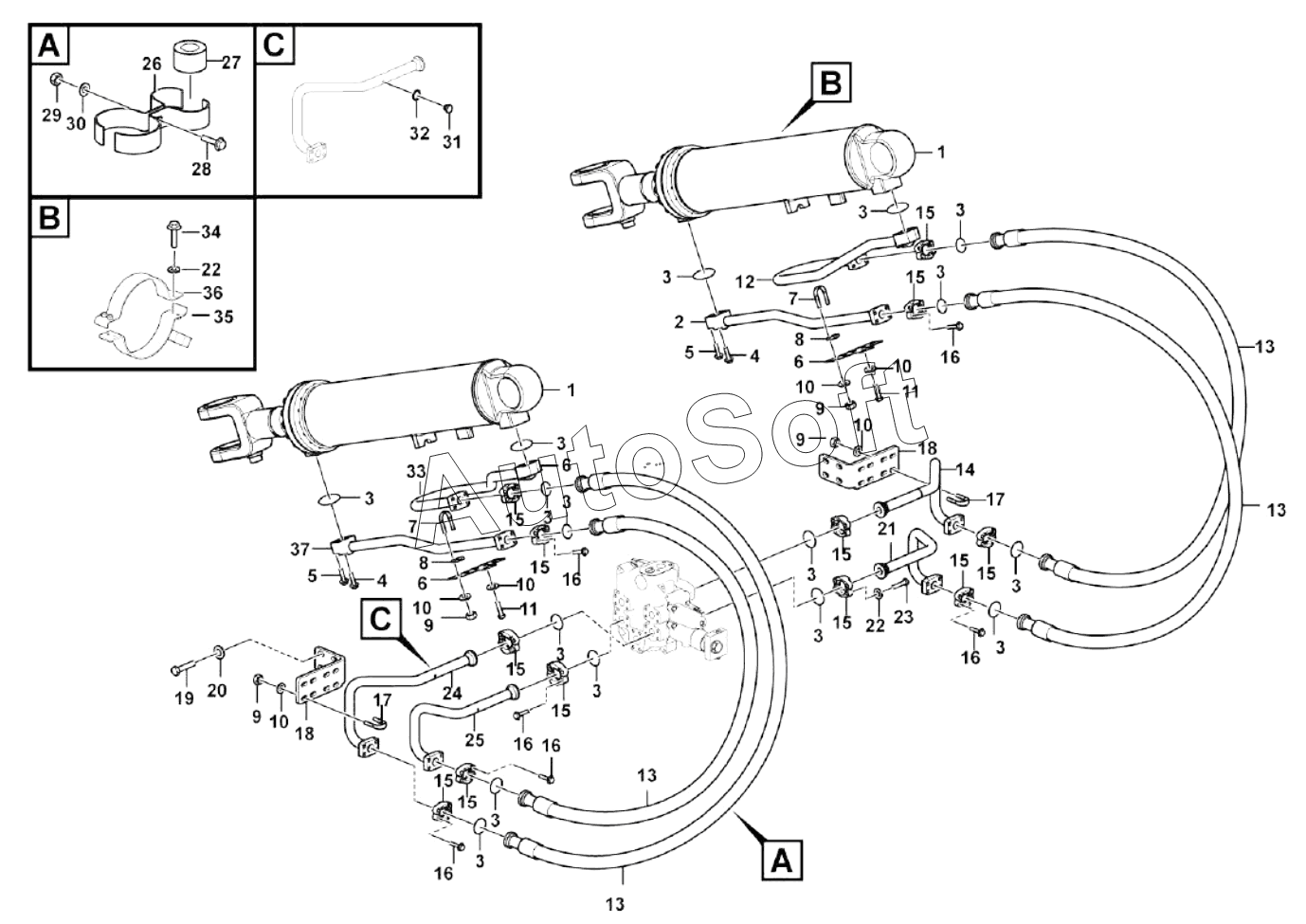

Каталог запасных частей к технике: SDLG LG956FH (2017). Lifting cylinder assembly
1
1
2
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
4
4
5
5
6
6
6
7
7
8
8
9
9
9
9
10
10
10
10
10
10
11
11
12
13
13
13
13
14
15
15
15
15
15
15
15
15
15
15
15
15
16
16
16
16
16
16
17
17
18
18
19
20
21
22
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***8 | Lifting cylinder | |
| 2 | 2***1 | Pipe | |
| 3 | 4***6 | O-RING | |
| 4 | 4***8 | Screw | |
| 5 | 4***8 | Screw | |
| 6 | 2***1 | Anchor plate | |
| 7 | 4***7 | U-BOLT LGB159-13040 | |
| 8 | 4***8 | PLATE LGB160-3040 | |
| 9 | 4***0 | Nut | |
| 10 | 4***6 | Washer | |
| 11 | 4***8 | Screw | |
| 12 | 2***1 | Pipe | |
| 13 | 2***1 | Hose | |
| 14 | 2***1 | Pipe | |
| 15 | 4***6 | FLANGE | |
| 16 | 4***0 | Screw | |
| 17 | 4***8 | U-BOLT | |
| 18 | 2***1 | Bracket | |
| 19 | 4***0 | Screw | |
| 20 | 4***8 | Washer | |
| 21 | 2***1 | Pipe | |
| 22 | 4***3 | Washer | |
| 23 | 4***4 | Screw | |
| 24 | 2***1 | Pipe | |
| 25 | 2***1 | Pipe | |
| 26 | 2***1 | CLAMP | |
| 27 | 4***9 | CUSHION | |
| 28 | 4***6 | Screw | |
| 29 | 4***3 | Nut | |
| 30 | 4***0 | Washer | |
| 31 | 4***4 | PLUG | |
| 32 | 4***7 | O-RING | |
| 33 | 2***1 | Pipe | |
| 34 | 4***0 | Screw | |
| 35 | 2***1 | Clamp | |
| 36 | 2***1 | Clamp | |
| 37 | 2***1 | Pipe |
