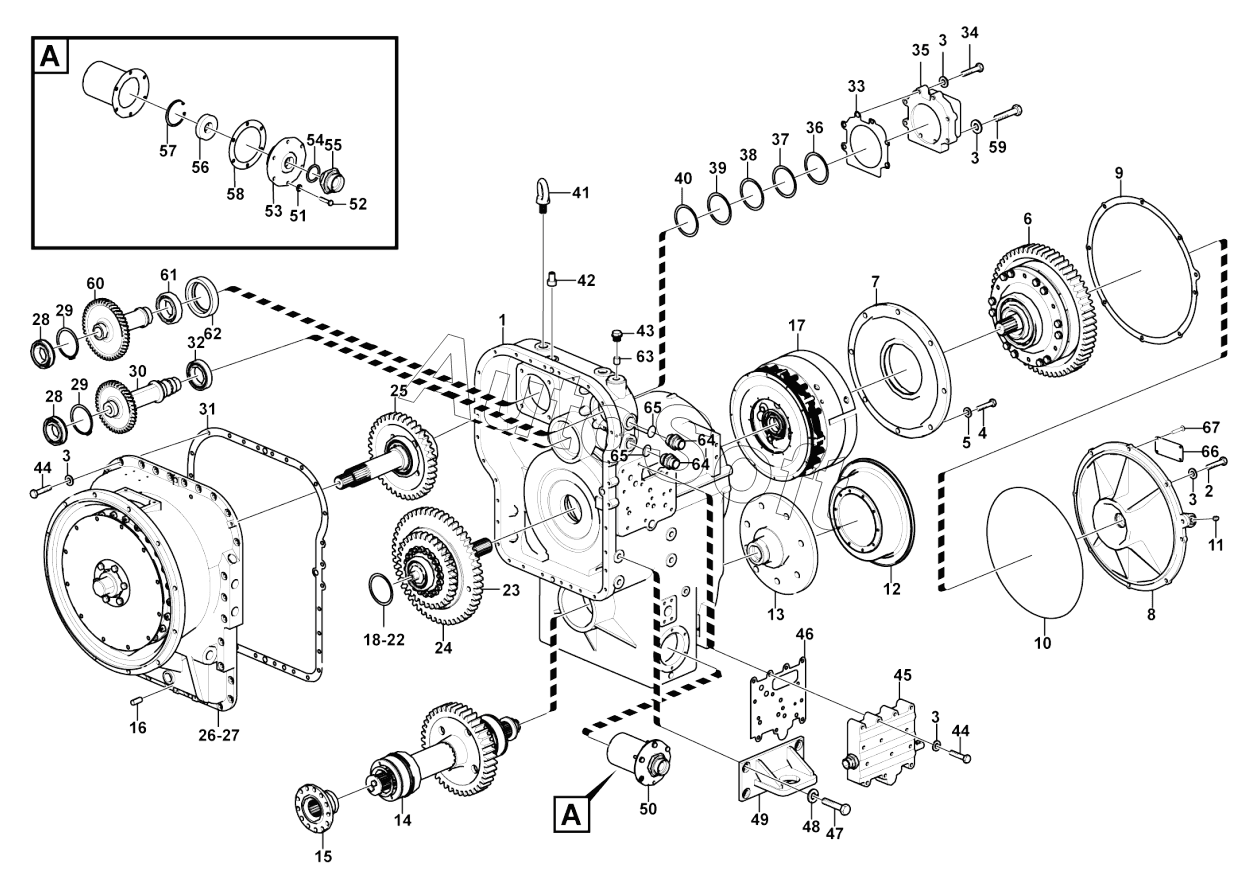

Каталог запасных частей к технике: SDLG L956F (2017). Transmission assembly BX50-03
42
50
49
48
47
46
45
44
44
43
51
41
40
39
38
37
36
35
59
67
66
65
65
64
64
63
62
61
60
34
58
57
56
55
54
53
52
9
17
16
15
14
13
12
11
10
18
8
7
6
5
4
3
3
3
3
3
2
1
19
20
21
22
23
24
25
26
27
28
28
29
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***1 | Transmission housing | |
| 2 | 4***7 | BOLT | |
| 3 | 2***1 | Washer | |
| 4 | 4***7 | Screw | |
| 5 | 4***8 | Plain washer | |
| 6 | 2***1 | Shaft | |
| 7 | 2***1 | Cover | |
| 8 | 3***1 | END COVER | |
| 9 | 2***1 | SEALING SPACER | |
| 10 | 4***1 | O-RING | |
| 11 | 3***2 | PLUG SCREW | |
| 12 | 2***2 | Brake assembly | |
| 13 | 2***1 | Flange | |
| 14 | 2***1 | Output shaft | |
| 15 | 2***1 | Flange | |
| 16 | 2***2 | Pin | |
| 17 | 2***1 | Planet gear kit | |
| 18 | 2***1 | Shim | |
| 19 | 2***1 | Shim | |
| 20 | 2***1 | Shim | |
| 21 | 2***1 | Shim | |
| 22 | 2***1 | Shim | |
| 23 | 7***2 | AXIS ASSEMBLY | |
| 24 | 2***1 | Clutch | |
| 25 | 2***7 | 3RD SHAFT ASSY | |
| 26 | 2***1 | Torque converter | |
| 27 | 4***1 | Torque covertor | |
| 28 | 4***9 | BEARING | |
| 29 | 4***4 | RETAINNER RING | |
| 30 | 2***1 | GEAR | |
| 31 | 2***1 | Gasket | |
| 32 | 4***2 | BEARING | |
| 33 | 2***3 | Gasket | |
| 34 | 4***5 | Bolt | |
| 35 | 4***0 | Gear pump | |
| 36 | 2***1 | Shim | |
| 37 | 2***1 | Shim | |
| 38 | 2***1 | Shim | |
| 39 | 2***1 | Shim | |
| 40 | 2***1 | Shim | |
| 41 | 4***0 | SCREW | |
| 42 | 2***1 | Nipple | |
| 43 | 2***1 | Plug | |
| 44 | 4***4 | BOLT | |
| 45 | 4***4 | SHIFT CONTROL VALVE | |
| 46 | 2***1 | GASKET | |
| 47 | 4***7 | BOLT | |
| 48 | 4***9 | WASHER | |
| 49 | 2***1 | Attachment bracket | |
| 50 | 2***5 | OIL-FILTER ASSEMBLY | |
| 51 | 2***1 | Washer | |
| 52 | 4***7 | BOLT | |
| 53 | 2***1 | Plate | |
| 54 | 4***3 | Washer | |
| 55 | 2***1 | Nipple | |
| 56 | 4***7 | RING MAGNET | |
| 57 | 4***3 | RETAINER RING | |
| 58 | 3***2 | SHIM | |
| 59 | 4***3 | Screw | |
| 60 | 2***1 | Gear | |
| 61 | 4***0 | BEARING | |
| 62 | 2***1 | BEARING COVER | |
| 63 | 3***8 | BOLT | |
| 64 | 2***1 | Nipple | |
| 65 | 4***3 | O-RING | |
| 66 | 2***1 | Name plate | |
| 67 | 4***2 | Rivet |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
