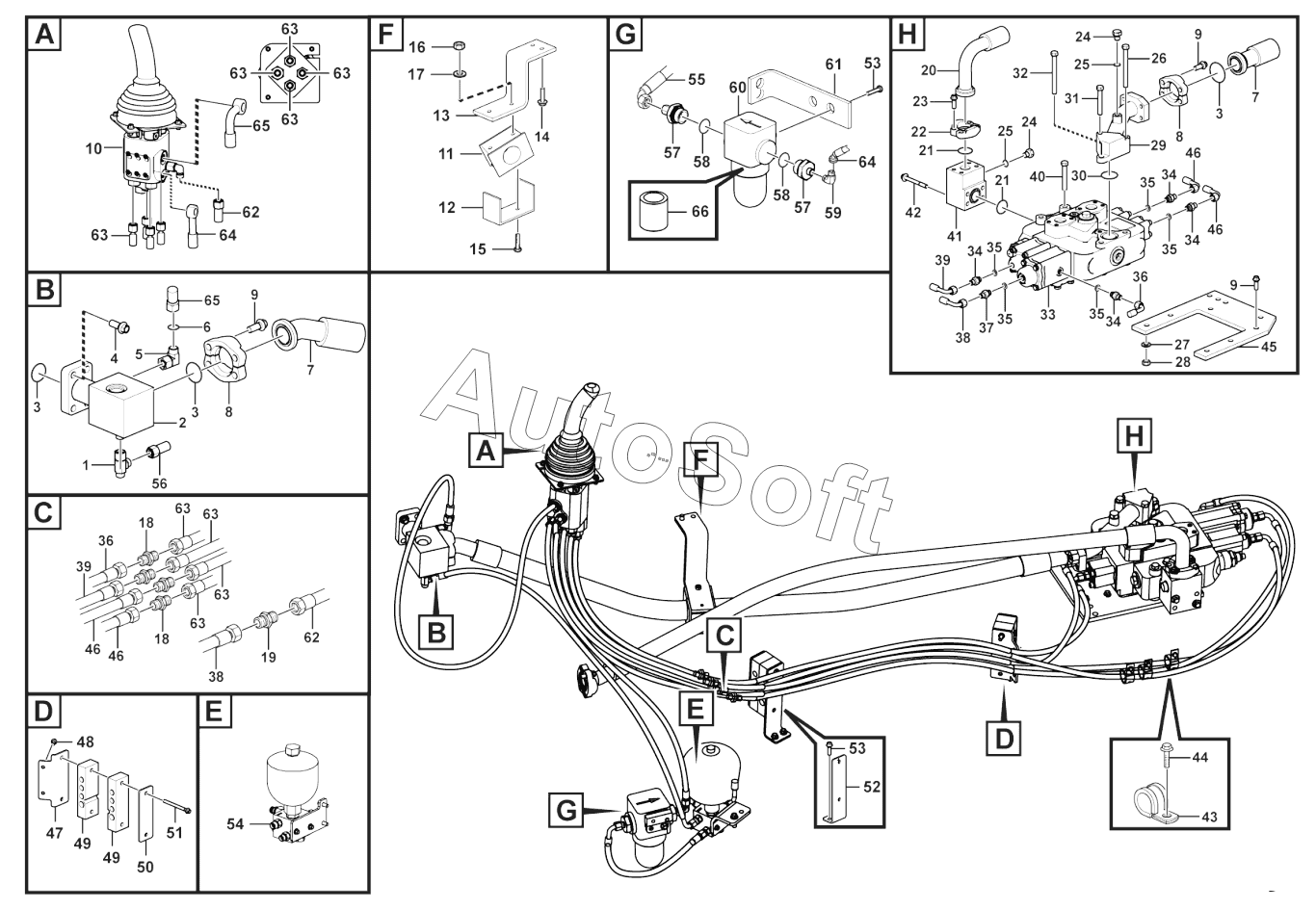

Каталог запасных частей к технике: SDLG L956F (2017). Hydraulic control system
42
50
49
49
48
47
46
46
46
46
45
44
43
51
41
40
39
39
38
38
37
36
36
35
35
35
35
35
34
34
34
34
52
53
53
54
55
56
57
57
58
58
59
60
61
62
62
63
63
63
63
63
63
63
63
63
64
64
65
65
66
9
9
9
17
16
15
14
13
12
11
10
18
18
8
8
7
7
6
5
4
3
3
3
2
1
19
20
21
21
22
23
24
24
25
25
26
27
28
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***0 | Three-way nipple | |
| 2 | 2***1 | Pipe | |
| 3 | 4***0 | O-RING | |
| 4 | 4***5 | Bolt | |
| 5 | 4***3 | CONNECTOR LGB143-01810 | |
| 6 | 4***0 | O-RING | |
| 7 | 2***1 | Hose assembly | |
| 8 | 4***1 | FLANGE | |
| 9 | 4***0 | Screw | |
| 10 | 2***1 | Control lever | |
| 11 | 2***1 | Clamp | |
| 12 | 2***1 | Plate | |
| 13 | 2***1 | Bracket | |
| 14 | 4***9 | Screw | |
| 15 | 4***3 | Bolt | |
| 16 | 4***3 | Nut | |
| 17 | 4***0 | Washer | |
| 18 | 2***1 | Nipple | |
| 19 | 2***1 | Nipple | |
| 20 | 2***1 | Hose assembly | |
| 21 | 4***9 | O-RING | |
| 22 | 4***6 | FLANGE | |
| 23 | 4***0 | Screw | |
| 24 | 4***4 | PLUG | |
| 25 | 4***7 | O-RING | |
| 26 | 4***8 | Screw | |
| 27 | 4***8 | Washer | |
| 28 | 4***8 | Nut | |
| 29 | 2***1 | RENTURN TUBE OF MULTIPLE UNIT VALVE | |
| 30 | 4***1 | O-RING | |
| 31 | 4***0 | Screw | |
| 32 | 4***5 | Screw | |
| 33 | 4***7 | Control valve | |
| 34 | 2***1 | FITTING | |
| 35 | 2***1 | WASHER | |
| 36 | 4***8 | Hose assembly | |
| 37 | 2***1 | JOINT | |
| 38 | 4***8 | Hose assembly | |
| 39 | 4***4 | Hose assembly | |
| 40 | 4***1 | Screw | |
| 41 | 2***1 | Valve block | |
| 42 | 4***3 | Screw | |
| 43 | 4***1 | Clamp | |
| 44 | 4***7 | Screw | |
| 45 | 2***1 | Anchor plate | |
| 46 | 4***1 | Hose | |
| 47 | 2***1 | Anchor plate | |
| 48 | 4***0 | Bolt | |
| 49 | 2***1 | CLAMP | |
| 50 | 2***1 | MOUNTED PLATE | |
| 51 | 4***3 | Screw | |
| 52 | 2***1 | Bracket | |
| 53 | 4***4 | Screw | |
| 54 | 2***1 | Hydraulic control | |
| 55 | 4***7 | Hose | |
| 56 | 4***5 | Hose assembly | |
| 57 | 2***1 | JOINT | |
| 58 | 4***6 | O-RING | |
| 59 | 4***3 | JOINT | |
| 60 | 4***4 | STRAINER | |
| 61 | 2***1 | Plate | |
| 62 | 4***6 | Hose assembly | |
| 63 | 4***3 | Tube lgb124-003090 | |
| 64 | 2***1 | Hose assembly | |
| 65 | 2***1 | Hose assembly | |
| 66 | 4***1 | Filter insert |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
