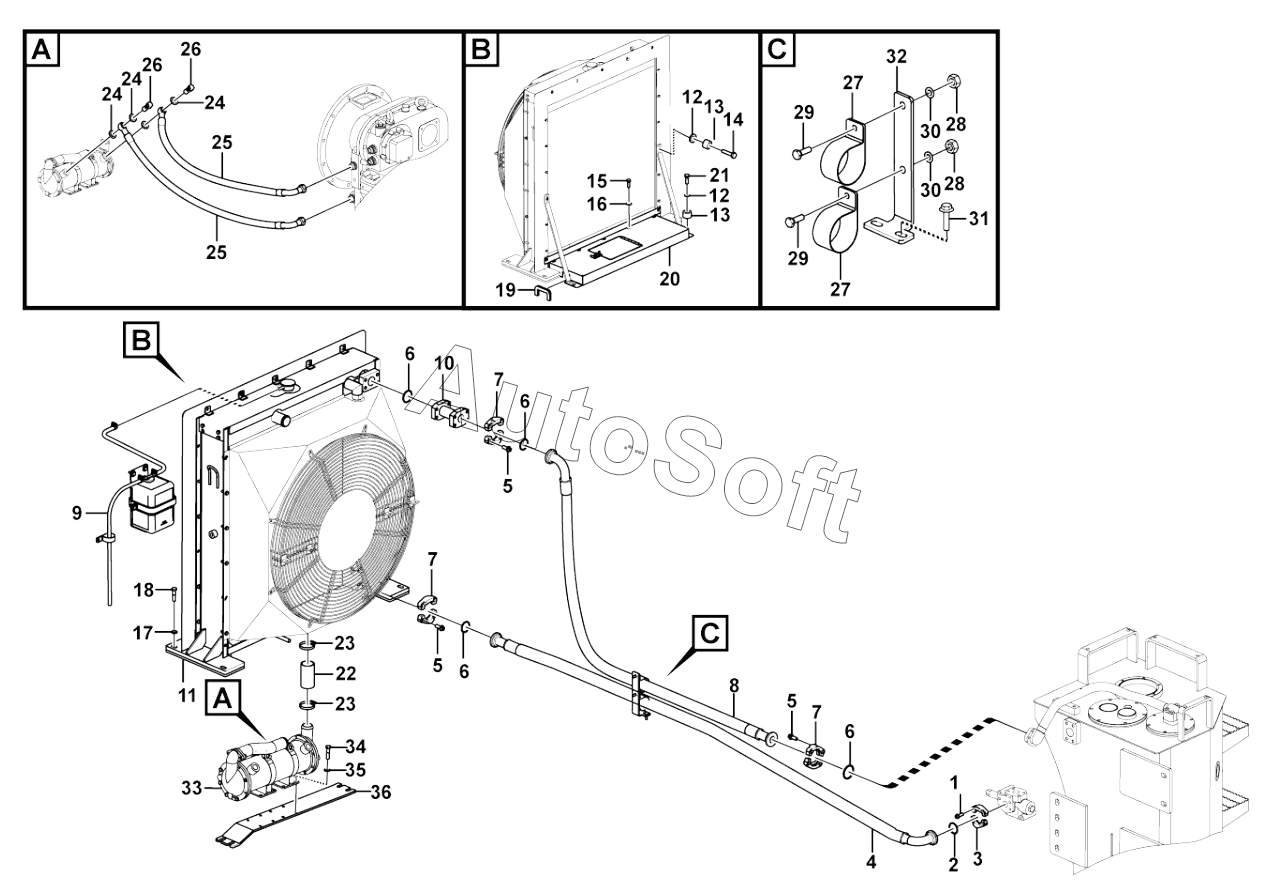

Каталог запасных частей к технике: SDLG L956F (2017). Radiator assembly
28
28
20
21
22
23
23
24
24
24
25
25
26
26
27
27
19
29
29
30
30
31
32
33
34
35
36
10
2
3
4
5
5
5
6
6
6
6
7
7
7
8
9
1
11
12
12
13
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***5 | BOLT | |
| 2 | 4***9 | O-RING | |
| 3 | 4***7 | FLANGE | |
| 4 | 2***1 | Hose assembly | |
| 5 | 4***7 | BOLT | |
| 6 | 4***0 | O-RING | |
| 7 | 4***1 | FLANGE | |
| 8 | 2***1 | Hose assembly | |
| 9 | 2***1 | Expansion tank assembly | |
| 10 | 2***1 | TRANSITION | |
| 11 | 4***4 | Radiator | |
| 12 | 2***1 | WASHER | |
| 13 | 2***1 | Casing | |
| 14 | 4***1 | Screw | |
| 15 | 4***7 | Screw | |
| 16 | 4***6 | WASHER | |
| 17 | 2***1 | Washer | |
| 18 | 4***4 | Screw | |
| 19 | 2***1 | Rubber bushing | |
| 20 | 2***1 | Plate | |
| 21 | 4***9 | Bolt | |
| 22 | 2***1 | Hose | |
| 23 | 4***5 | Clamp | |
| 24 | 4***3 | WASHER | |
| 25 | 2***1 | HOSE | |
| 26 | 2***1 | CONNECTOR | |
| 27 | 2***1 | Clamp | |
| 28 | 4***3 | NUT | |
| 29 | 4***8 | BOLT | |
| 30 | 4***2 | WASHER | |
| 31 | 4***1 | BOLT | |
| 32 | 2***1 | Bracket | |
| 33 | 4***4 | Oil cooler | |
| 34 | 4***4 | BOLT | |
| 35 | 4***5 | Washer | |
| 36 | 2***1 | Rubber plate |
