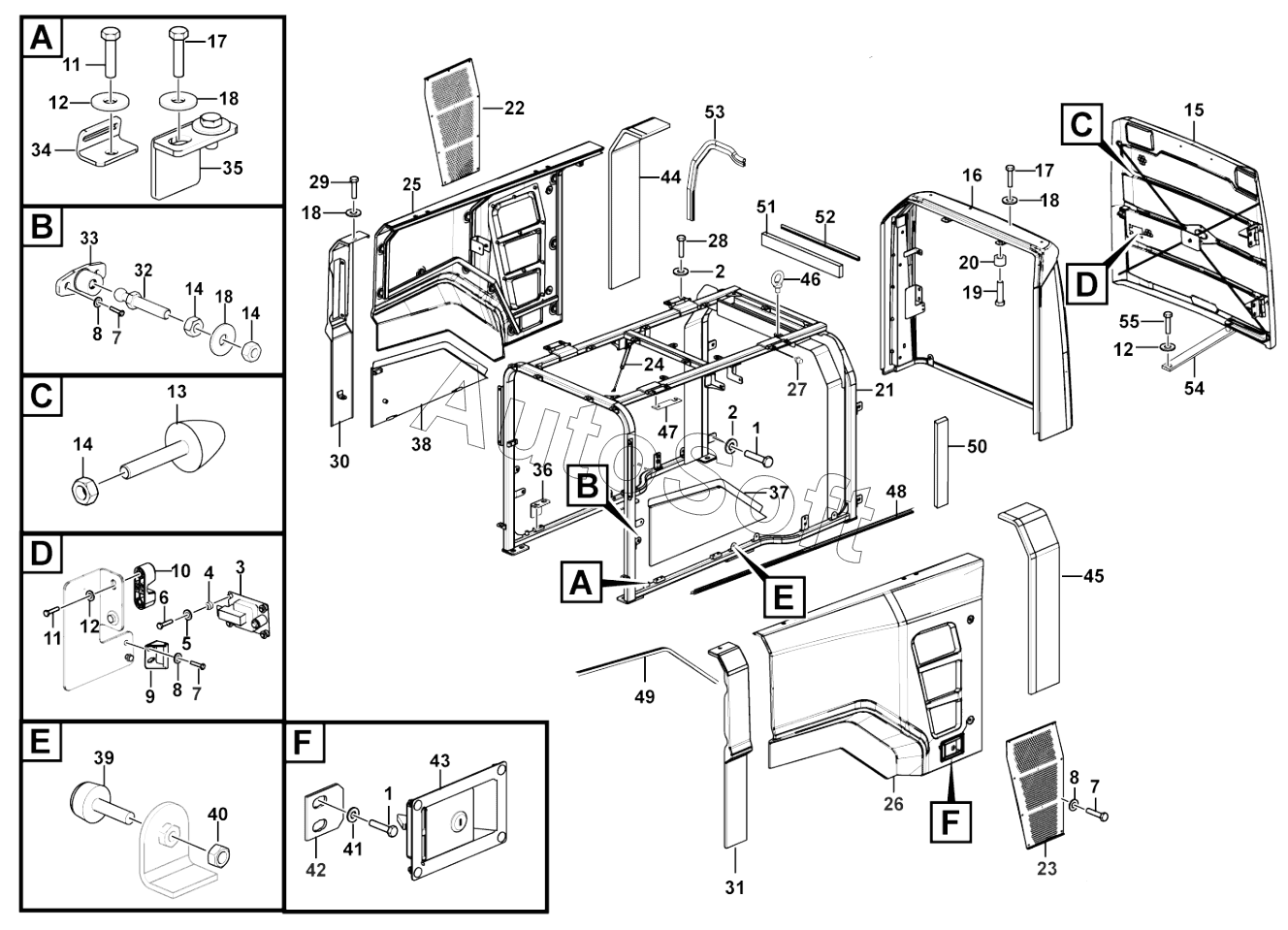

Каталог запасных частей к технике: SDLG L956F (2017). Engine bonnet assembly
1
1
2
2
3
4
5
6
7
7
7
8
8
8
9
10
11
11
12
12
12
13
14
14
14
15
16
17
17
18
18
18
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***1 | Screw | |
| 2 | 4***7 | Washer | |
| 3 | 4***1 | Door lock | |
| 4 | 4***4 | Washer | |
| 5 | 4***8 | Washer | |
| 6 | 4***6 | Screw | |
| 7 | 4***5 | Screw | |
| 8 | 4***7 | Washer | |
| 9 | 4***4 | Catch | |
| 10 | 1***0 | Bump stop | |
| 11 | 4***7 | Screw | |
| 12 | 4***5 | Washer | |
| 13 | 1***6 | Bolt | |
| 14 | 4***0 | Nut | |
| 15 | 2***2 | Grille | |
| 16 | 2***2 | Bonnet | |
| 17 | 4***8 | Screw | |
| 18 | 4***6 | Washer | |
| 19 | 4***1 | Screw | |
| 20 | 4***0 | Attaching sleeve | |
| 21 | 2***2 | Frame | |
| 22 | 2***1 | Protecting grating | |
| 23 | 2***1 | Protecting grating | |
| 24 | 4***7 | Gas spring | |
| 25 | 2***1 | Cover | |
| 26 | 2***1 | Cover | |
| 27 | 4***5 | OIL CUP | |
| 28 | 4***3 | Screw | |
| 29 | 4***8 | Screw | |
| 30 | 2***1 | Cover | |
| 31 | 2***1 | Cover | |
| 32 | 2***1 | Ball stud | |
| 33 | 2***1 | Rubber frame | |
| 34 | 2***1 | Lock strip | |
| 35 | 2***1 | Rotor shaft | |
| 36 | 2***1 | Rotor shaft | |
| 37 | 2***2 | Cover | |
| 38 | 2***2 | Cover | |
| 39 | 2***1 | Rubber block | |
| 40 | 4***3 | Nut | |
| 41 | 4***8 | Washer | |
| 42 | 2***2 | FRONT LOCK PLATE | |
| 43 | 4***8 | Lock | |
| 44 | 2***2 | Sponge | |
| 45 | 2***2 | Sponge | |
| 46 | 4***9 | Screw | |
| 47 | 2***1 | Spacer | |
| 48 | 2***1 | Sealing strip | |
| 49 | 4***7 | Sealing strip | |
| 50 | 2***1 | Sponge | |
| 51 | 2***1 | Sponge | |
| 52 | 4***2 | Sealing strip | |
| 53 | 2***1 | Sealing strip | |
| 54 | 2***1 | Pull rod | |
| 55 | 4***1 | Bolt |
