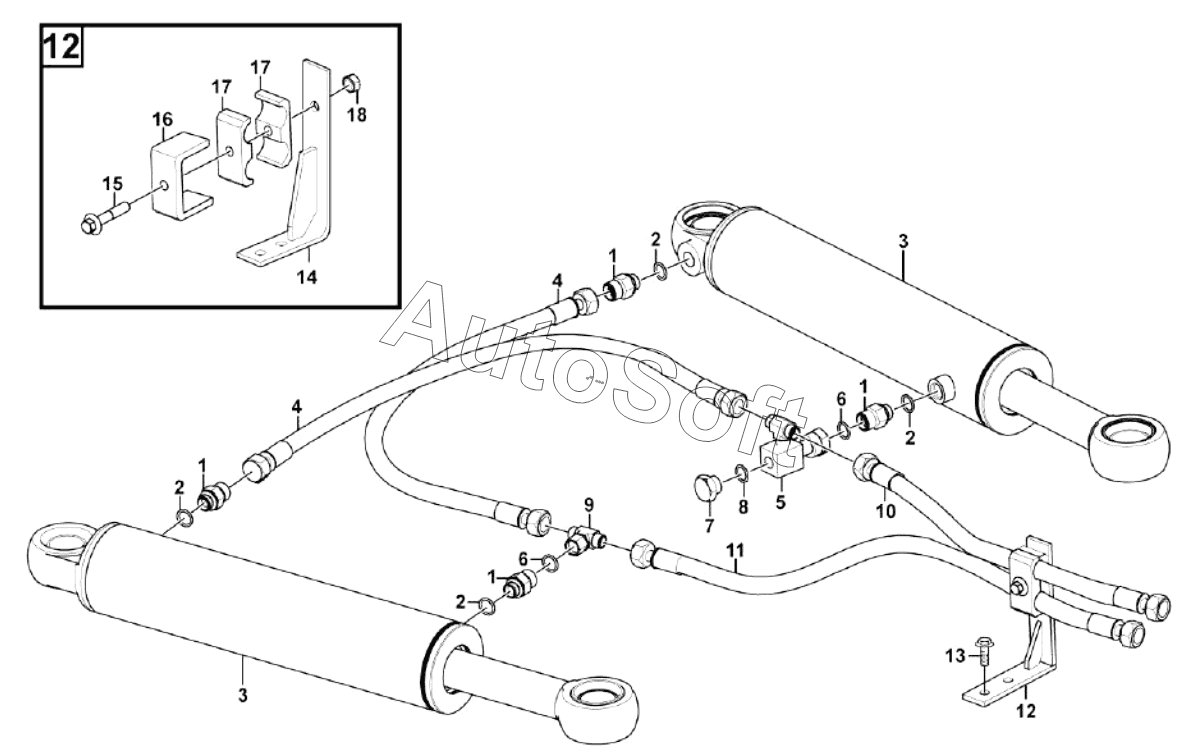

Каталог запасных частей к технике: SDLG L953N (2017). Steering cylinder assembly
10
18
17
17
16
15
14
13
12
12
11
1
1
1
1
9
8
7
6
6
5
4
4
3
3
2
2
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***5 | CONNECTER | |
| 2 | 4***0 | O-RING | |
| 3 | 4***0 | STEERING CYLINDER | |
| 4 | 4***5 | TUBE LGB127406085 | |
| 5 | 2***1 | ADAPTER | |
| 6 | 4***2 | O-RING GB3452. 1-12.5X1.80G | |
| 7 | 4***4 | PLUG | |
| 8 | 4***7 | O-RING | |
| 9 | 2***1 | ADAPTER | |
| 10 | 4***8 | Hose assembly | |
| 11 | 4***7 | Hose assembly | |
| 12 | 2***1 | SET FRAME | |
| 13 | 4***7 | BOLT | |
| 14 | 2***1 | Plate | |
| 15 | 4***9 | BOLT GB16674-M10x60EpZn-8.8 | |
| 16 | 2***1 | CLAMPING PLATE | |
| 17 | 2***1 | RUBBER PLATE | |
| 18 | 4***7 | NUT |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
