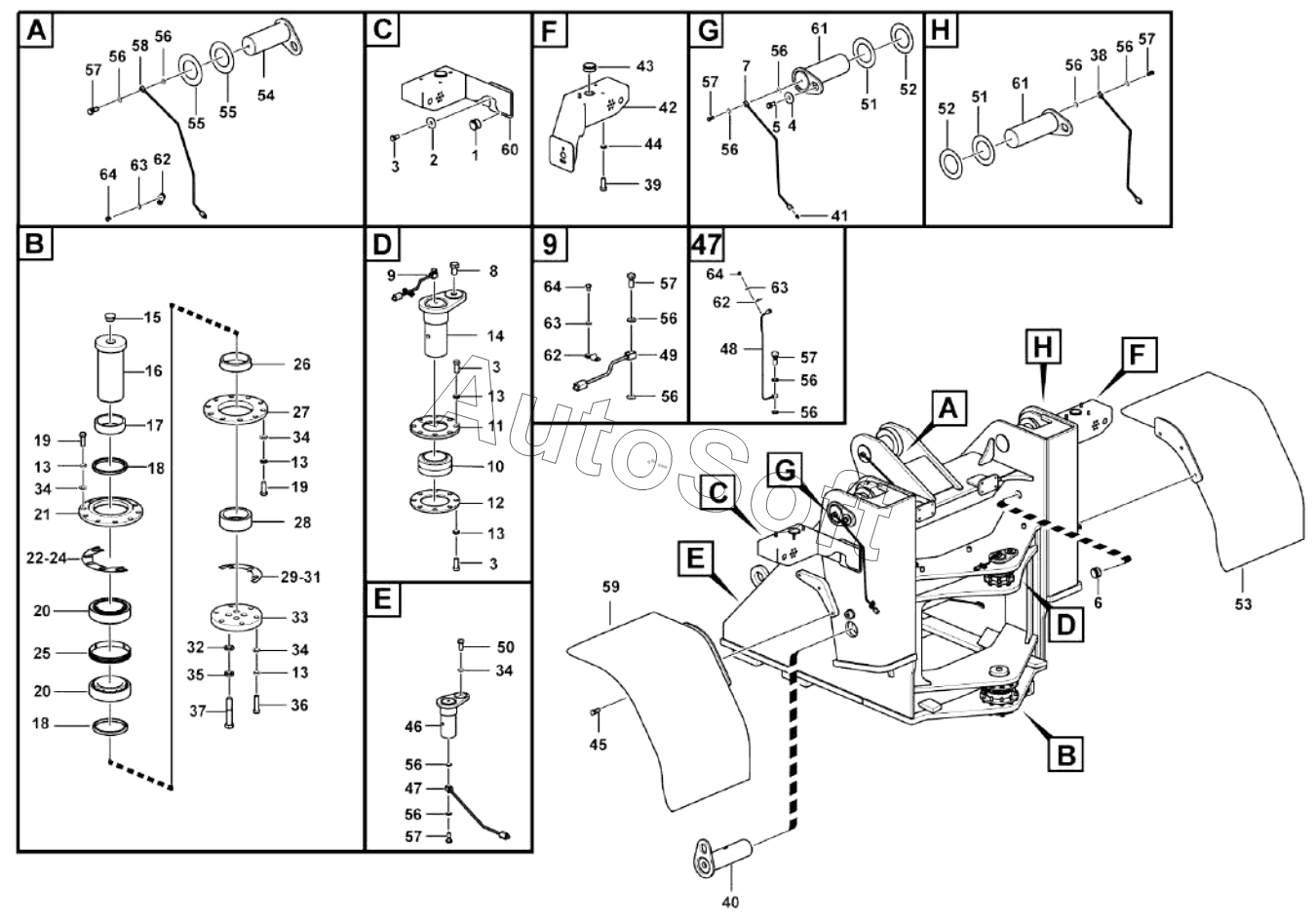

Каталог запасных частей к технике: SDLG L953N (2017). Front frame accessory
49
34
34
34
34
35
36
37
38
39
40
41
42
43
44
45
46
47
47
48
33
50
51
51
52
52
53
54
55
55
56
56
56
56
56
56
56
56
56
56
56
56
57
57
57
57
57
57
58
59
60
61
61
62
62
62
63
63
63
64
64
64
17
2
3
3
3
4
5
6
7
8
9
9
10
11
12
13
13
13
13
13
14
15
16
1
18
18
19
19
20
20
21
22
23
24
25
26
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***1 | RUBBER SLOEVE | |
| 2 | 4***6 | WASHER | |
| 3 | 4***9 | BOLT | |
| 4 | 4***2 | WASHER | |
| 5 | 4***4 | BOLT | |
| 6 | 2***1 | RUBBER SLEEVE | |
| 7 | 2***1 | Lubricating pipe | |
| 8 | 4***3 | BOLT | |
| 9 | 2***1 | OIL TUBE | |
| 10 | 4***3 | SPHERICAL PLAIN BEARING | |
| 11 | 2***1 | FLANGE | |
| 12 | 2***1 | JOINING PLATE | |
| 13 | 4***6 | WASHER | |
| 14 | 2***1 | UP ARTICULATION PIN | |
| 15 | 2***1 | Plastic plug | |
| 16 | 2***1 | Pin | |
| 17 | 2***1 | Sleeve | |
| 18 | 4***7 | PUSTRING | |
| 19 | 4***1 | BOLT GB5782-M12x35EpZn-8.8 | |
| 20 | 4***8 | BEARING GB297-33116 | |
| 21 | 2***1 | DISC | |
| 22 | 2***1 | SPACER | |
| 23 | 2***1 | SPACER | |
| 24 | 2***1 | SPACER | |
| 25 | 2***1 | BUSH | |
| 26 | 2***1 | Sleeve | |
| 27 | 2***1 | Flange | |
| 28 | 2***1 | Sleeve | |
| 29 | 2***1 | Shim | |
| 30 | 2***1 | Shim | |
| 31 | 2***1 | Shim | |
| 32 | 4***1 | WASHER | |
| 33 | 2***1 | DISC | |
| 34 | 4***8 | WASHER | |
| 35 | 4***8 | WASHER GB93-16-65Mn | |
| 36 | 4***4 | BOLT GB5782-M12x50EpZn-8.8 | |
| 37 | 4***9 | BOLT GB5782-M16x90EpZn-8.8 | |
| 38 | 2***1 | Lubricating pipe | |
| 39 | 4***2 | BOLT | |
| 40 | 2***1 | Pin | |
| 41 | 4***5 | GREASE NIPPLE | |
| 42 | 2***2 | Lantern bracket | |
| 43 | 2***1 | RUBBER SLEEVE | |
| 44 | 4***7 | WASHER | |
| 45 | 4***0 | BOLT | |
| 46 | 2***1 | Pin | |
| 47 | 2***1 | TUBE OF FRONT STEERING CYLINDER | |
| 48 | 2***1 | TUBE | |
| 49 | 2***1 | Lubricating pipe | |
| 50 | 4***7 | BOLT | |
| 51 | 4***7 | SPACER | |
| 52 | 4***8 | SPACER | |
| 53 | 2***1 | Front mudguard | |
| 54 | 2***1 | Pin | |
| 55 | 4***0 | SPACER | |
| 56 | 2***1 | WASHER | |
| 57 | 2***1 | BOLT | |
| 58 | 2***1 | Lubricating pipe | |
| 59 | 2***1 | Front mudguard | |
| 60 | 2***2 | Lantern bracket | |
| 61 | 2***1 | Pin | |
| 62 | 2***1 | PLATE | |
| 63 | 4***5 | WASHER | |
| 64 | 4***4 | SCREW |
