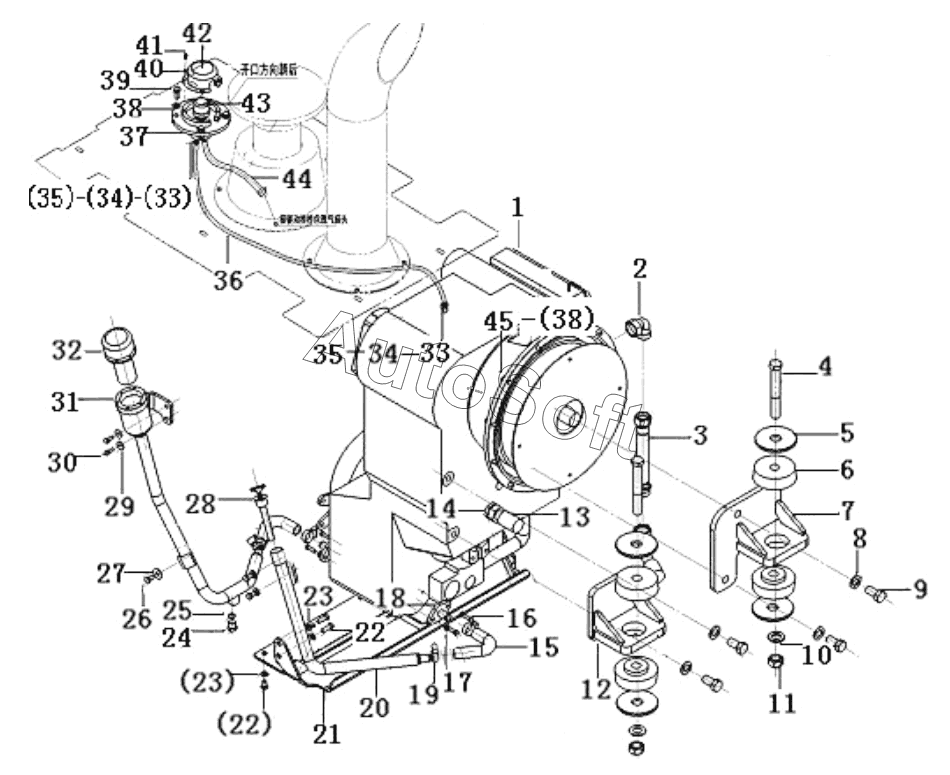

Каталог запасных частей к технике: SDLG G9190 (2013). Transmission assembly
35
35
24
25
26
27
28
29
30
31
32
33
33
34
34
23
23
36
37
38
38
39
40
41
42
43
44
45
12
2
3
4
5
6
7
8
9
10
11
1
13
14
15
16
17
18
19
20
21
22
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***5 | Gearbox | |
| 2 | 4***5 | Nipple | |
| 3 | 2***1 | Tube | |
| 4 | 4***8 | Bolt | |
| 5 | 2***1 | Washer | |
| 6 | 4***7 | Absorber | |
| 7 | 2***1 | Gearbox mounting | |
| 8 | 4***6 | WASHER | |
| 9 | 4***8 | BOLT GB5783-M20x40EpZn-8.8 | |
| 10 | 2***1 | Washer | |
| 11 | 4***7 | NUT | |
| 12 | 2***1 | Gearbox mounting | |
| 13 | 2***1 | Radiator | |
| 14 | 4***3 | Nipple | |
| 15 | 2***1 | Hose | |
| 16 | 4***6 | BOLT | |
| 17 | 4***2 | WASHER | |
| 18 | 2***1 | Flange | |
| 19 | 4***8 | CLAMP | |
| 20 | 2***1 | Guide tube | |
| 21 | 2***1 | Mudguard | |
| 22 | 4***9 | BOLT | |
| 23 | 2***1 | Washer | |
| 24 | 4***8 | THREAD PLUG | |
| 25 | 4***8 | O-RING LGB168-11524 | |
| 26 | 4***0 | BOLT | |
| 27 | 4***7 | WASHER | |
| 28 | 4***0 | Dipstick | |
| 29 | 4***6 | WASHER | |
| 30 | 4***5 | BOLT | |
| 31 | 2***1 | Inlet pipe | |
| 32 | 4***7 | Oil filter | |
| 33 | 4***0 | CLIP JB8870-d20 | |
| 34 | 4***0 | WASHER JB982-10 | |
| 35 | 2***1 | Nipple | |
| 36 | 4***8 | Hose | |
| 37 | 2***1 | Seat | |
| 38 | 4***2 | Washer | |
| 39 | 4***2 | BOLT | |
| 40 | 4***0 | WASHER | |
| 41 | 4***3 | SCREW | |
| 42 | 2***1 | Protecting cover | |
| 43 | 4***2 | Breather cap | |
| 44 | 4***4 | Hose | |
| 45 | 4***4 | BOLT |
