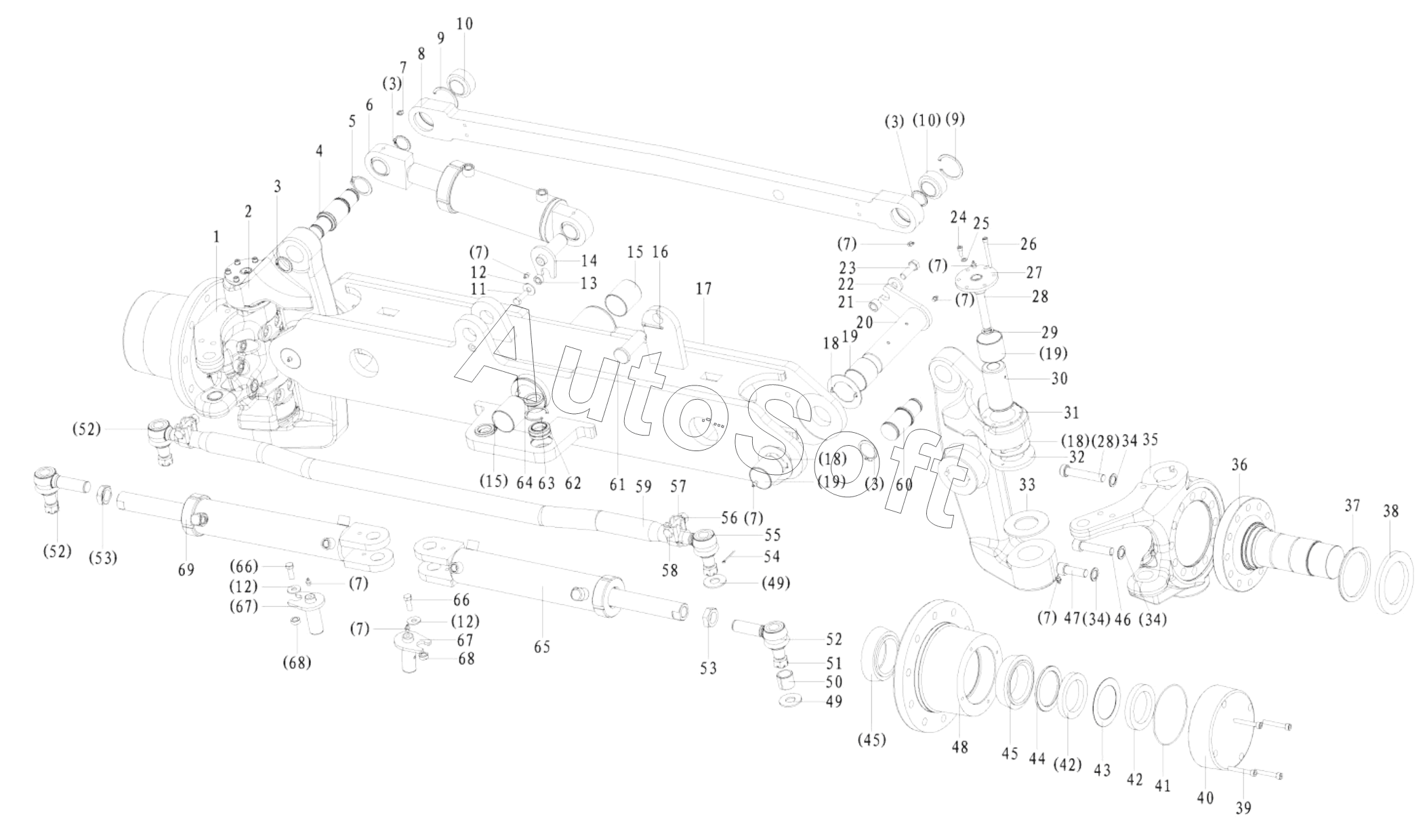

Каталог запасных частей к технике: SDLG G9190 (2013). Front axle installation drawing
1
2
3
3
3
3
4
5
6
7
7
7
7
7
7
7
7
7
8
9
9
10
10
11
12
12
12
13
14
15
15
16
17
18
18
18
19
19
19
20
21
22
23
24
25
26
27
28
28
29
30
31
32
33
34
34
34
35
36
37
38
39
40
41
42
42
43
44
45
45
46
47
48
49
49
50
51
52
52
52
53
53
54
55
56
57
58
59
60
61
62
63
64
65
66
66
67
67
68
68
69
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***1 | Spindle | |
| 2 | 2***1 | Steering knuckle | |
| 3 | 4***2 | SNAP RING GB894.1-40-65Mn | |
| 4 | 2***1 | Guide moulding | |
| 5 | 4***6 | SNAP RING | |
| 6 | 4***2 | Cylinder | |
| 7 | 4***5 | GREASE NIPPLE | |
| 8 | 2***1 | Link rod | |
| 9 | 4***9 | SNAP RING GB893.1-68-65Mn | |
| 10 | 4***9 | Spherical plain bearing | |
| 11 | 4***9 | Screw | |
| 12 | 4***6 | WASHER | |
| 13 | 2***1 | Spacer | |
| 14 | 2***1 | Steering knuckle | |
| 15 | 2***1 | Bearing | |
| 16 | 4***8 | Split pin | |
| 17 | 2***1 | Axle frame | |
| 18 | 2***1 | Thrust bearing | |
| 19 | 2***1 | Bearing | |
| 20 | 2***1 | Steering knuckle | |
| 21 | 2***1 | Spacer | |
| 22 | 4***2 | WASHER | |
| 23 | 4***0 | BOLT GB5782-M16x50EpZn-8.8 | |
| 24 | 4***1 | SCREW GB70.1-M8x20EpZn-8.8 | |
| 25 | 4***6 | WASHER | |
| 26 | 4***2 | Screw | |
| 27 | 2***1 | Cover plate | |
| 28 | 4***8 | Screw | |
| 29 | 4***0 | WASHER | |
| 30 | 2***1 | Guide moulding | |
| 31 | 2***1 | Steering knuckle | |
| 32 | 2***1 | Washer | |
| 33 | 2***1 | Washer | |
| 34 | 2***1 | Washer | |
| 35 | 2***1 | Spindle | |
| 36 | 2***1 | Shaft | |
| 37 | 4***0 | V-ring | |
| 38 | 4***1 | Sealing ring | |
| 39 | 4***4 | BOLT GB70.1-M10x70EpZn-8.8 | |
| 40 | 2***1 | Wheel cap | |
| 41 | 4***4 | O-ring | |
| 42 | 4***7 | Nut | |
| 43 | 4***7 | Lock washer | |
| 44 | 2***1 | Washer | |
| 45 | 4***8 | Roller bearing | |
| 46 | 4***0 | Screw | |
| 47 | 4***9 | Screw | |
| 48 | 2***1 | Front wheel hub | |
| 49 | 4***7 | WASHER GB97.1-24EpZn-300HV | |
| 50 | 2***1 | Bushing | |
| 51 | 2***1 | Nut | |
| 52 | 2***1 | Ball joint | |
| 53 | 4***9 | Nut | |
| 54 | 4***7 | Split pin | |
| 55 | 2***1 | Ball joint | |
| 56 | 2***1 | Clamping shoe | |
| 57 | 4***4 | Nut | |
| 58 | 4***4 | Screw | |
| 59 | 2***1 | Track rod | |
| 60 | 2***1 | Guide moulding | |
| 61 | 4***7 | Pin | |
| 62 | 4***0 | Spherical plain bearing | |
| 63 | 4***2 | RETAINER GB893.1-55-65Mn | |
| 64 | 2***1 | Spacer plate | |
| 65 | 4***3 | Steering cylinder | |
| 66 | 4***1 | BOLT GB5782-M12x35EpZn-8.8 | |
| 67 | 2***1 | Steering knuckle | |
| 68 | 2***1 | Spacer | |
| 69 | 4***4 | Steering cylinder |
