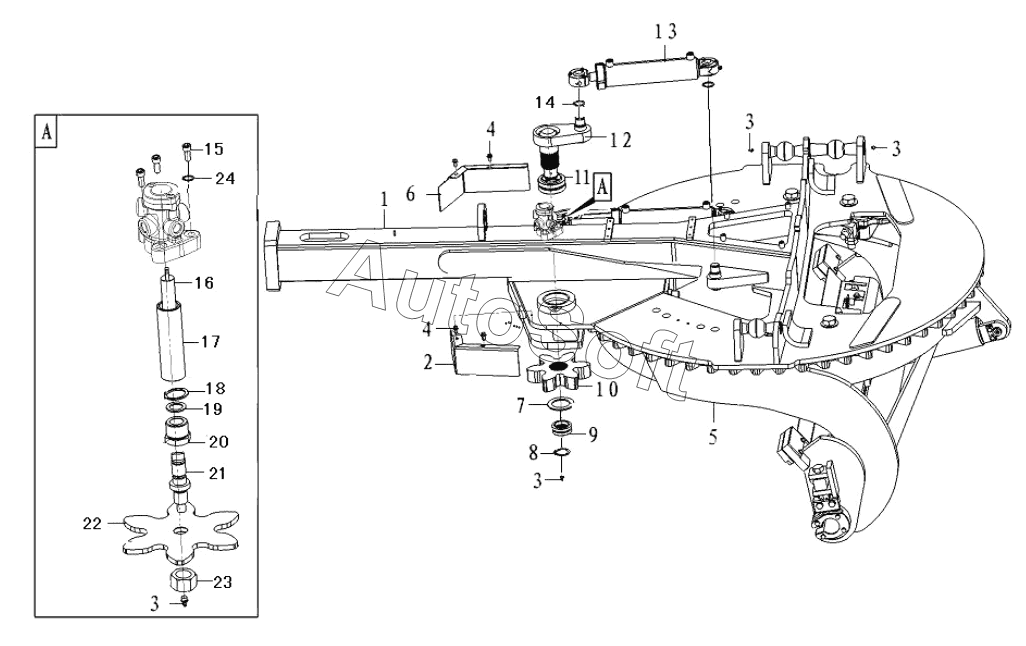

Каталог запасных частей к технике: SDLG G9190 (2013). Working equipment
1
2
3
3
3
3
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***1 | Draw bar | |
| 2 | 2***1 | Plate | |
| 3 | 4***5 | GREASE NIPPLE | |
| 4 | 4***7 | BOLT | |
| 5 | 2***1 | Ring gear | |
| 6 | 2***1 | Plate | |
| 7 | 2***1 | Washer | |
| 8 | 4***6 | SNAP RING | |
| 9 | 4***0 | JOINT BEARING GB9163-GE50ES-2RS | |
| 10 | 2***1 | Gear | |
| 11 | 4***3 | SPHERICAL PLAIN BEARING | |
| 12 | 2***1 | Swing pinion shaft | |
| 13 | 4***6 | Cylinder | |
| 14 | 4***0 | RING SNAP | |
| 15 | 4***1 | Screw | |
| 16 | 2***1 | Shaft | |
| 17 | 2***1 | Sleeve | |
| 18 | 4***0 | RING SNAP | |
| 19 | 2***1 | Washer | |
| 20 | 2***1 | Nut | |
| 21 | 2***1 | Shaft | |
| 22 | 2***1 | Gear | |
| 23 | 4***4 | Nut | |
| 24 | 4***8 | WASHER |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
