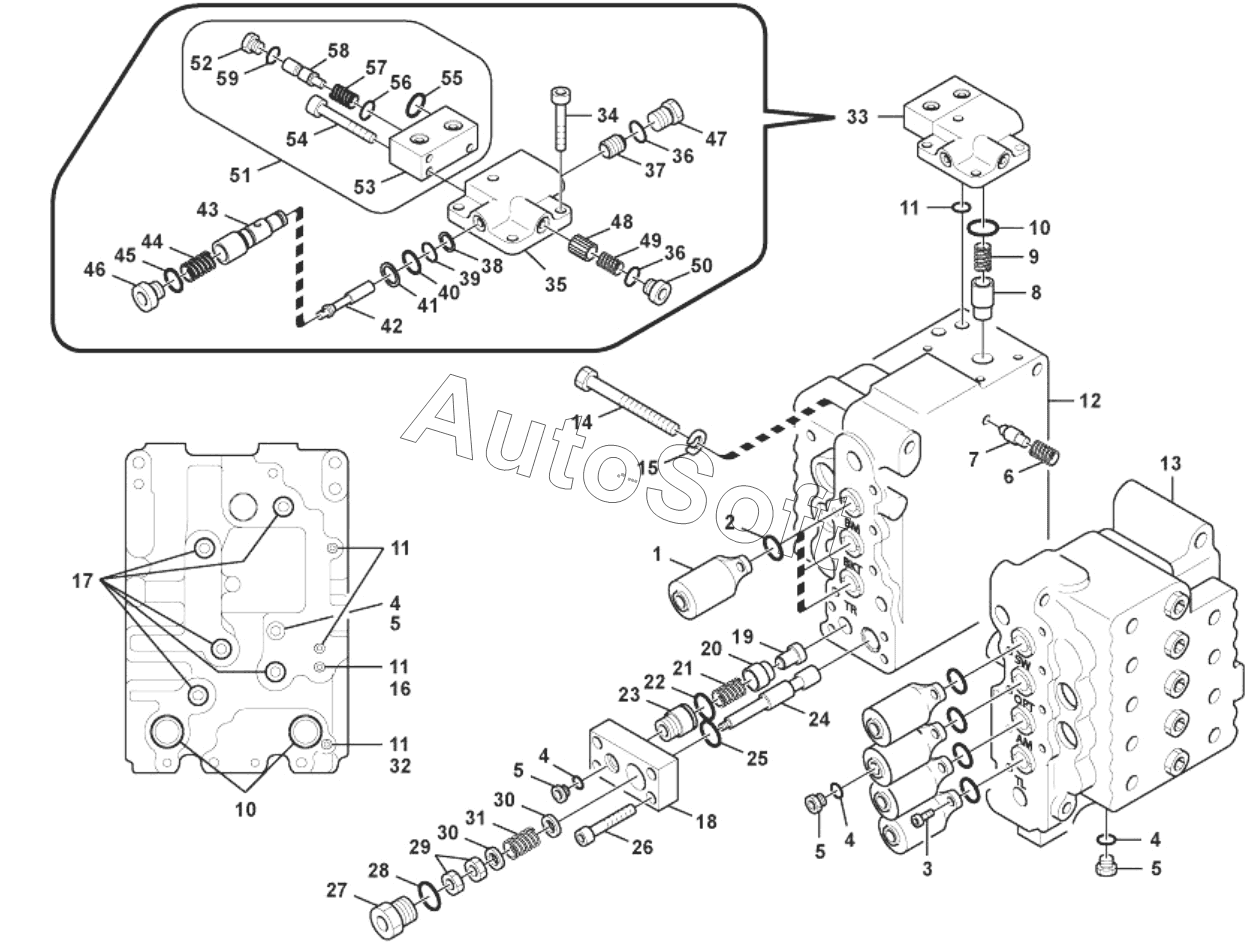

Каталог запасных частей к технике: SDLG LG6150E. 11212989 Main control valve, relife valve and boom holding
46
31
32
33
34
35
36
36
37
38
39
40
41
42
43
44
45
30
30
47
48
49
50
51
52
53
54
55
56
57
58
59
100
15
1
2
3
4
4
4
4
5
5
5
5
6
7
8
9
10
10
11
11
11
11
12
13
14
11212115
11212115
11212115
11212115
16
17
18
19
20
21
22
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 11212115 | 1***5 | Control valve | |
| 1 | 1***0 | Cover | |
| 2 | 1***7 | O-Ring | |
| 3 | 1***1 | Hex socket screw | |
| 4 | 1***3 | O-Ring | |
| 5 | 1***7 | Cover | |
| 6 | 1***8 | Spring | |
| 7 | 1***5 | Non-return valve | |
| 8 | 1***2 | Poppet | |
| 9 | 1***3 | Spring | |
| 10 | 1***4 | O Ring | |
| 11 | 1***2 | O-Ring | |
| 12 | H***g | Housing | |
| 13 | H***g | Housing | |
| 14 | 1***4 | Bolt | |
| 15 | 1***5 | Spring washer | |
| 16 | 1***5 | Bushing | |
| 17 | 1***6 | O-ring | |
| 18 | 1***7 | Cover | |
| 19 | 1***0 | Poppet | |
| 20 | 1***8 | Sleeve | |
| 21 | 1***9 | Spring | |
| 22 | 1***3 | O-ring | |
| 23 | 1***2 | Guide | |
| 24 | 1***1 | Spool | |
| 25 | 1***9 | O-Ring | |
| 26 | 1***6 | Bolt | |
| 27 | 1***5 | Cap | |
| 28 | 1***8 | O-Ring | |
| 29 | 1***4 | Nut | |
| 30 | 1***8 | Guide | |
| 31 | 1***9 | Spring | |
| 32 | 1***7 | Orifice | |
| 33 | 1***6 | Valve | |
| 34 | 1***2 | Bolt | |
| 35 | 1***1 | Cover | |
| 36 | 1***5 | O-Ring | |
| 37 | 1***0 | Piston | |
| 38 | 1***3 | Ring | |
| 39 | 1***1 | O-Ring | |
| 40 | 1***2 | O-Ring | |
| 41 | 1***4 | Ring | |
| 42 | 1***3 | Poppet | |
| 43 | 1***4 | Sleeve | |
| 44 | 1***5 | Spring | |
| 45 | 1***6 | O-ring | |
| 46 | 1***8 | Cap | |
| 47 | 1***7 | Cap | |
| 48 | 1***6 | Non-return valve | |
| 49 | 1***1 | Spring | |
| 50 | 1***9 | Cap | |
| 51 | 1***1 | Selector valve | |
| 52 | 1***7 | Cover | |
| 53 | 1***0 | Cover | |
| 54 | 1***3 | Bolt | |
| 55 | 1***7 | O-Ring | |
| 56 | 1***2 | к O-ring | |
| 57 | 1***5 | Spring | |
| 58 | 1***4 | Piston | |
| 59 | 1***3 | O-Ring | |
| 100 | 1***6 | Sealing Kit |
