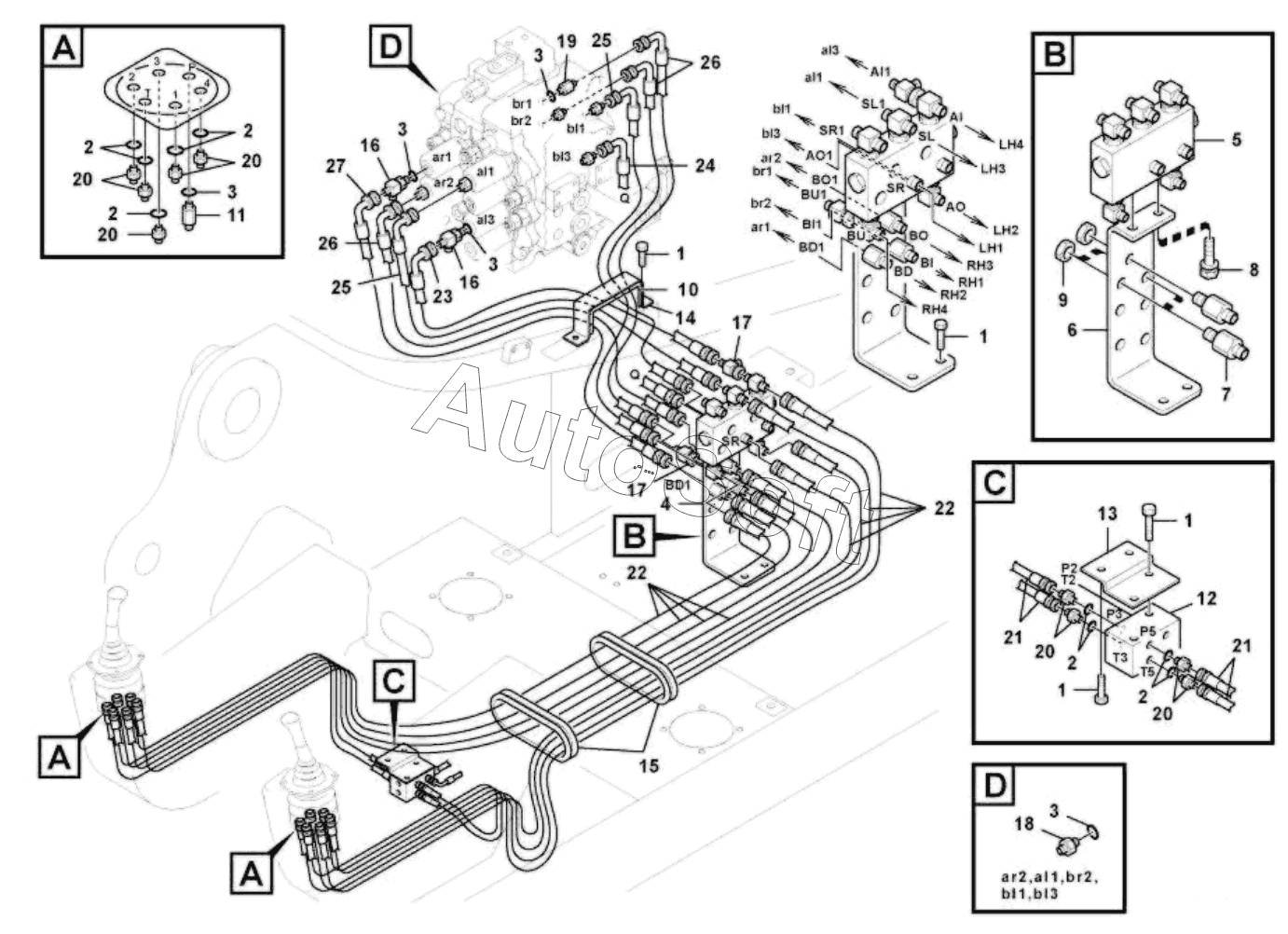

Каталог запасных частей к технике: SDLG LG6150E. 11212924 Servo system, control valve to remote control valve
1
1
1
1
2
2
2
2
2
3
3
3
3
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16
17
17
18
19
20
20
20
20
20
21
21
22
22
23
24
25
25
26
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***4 | Flange Bolt | |
| 2 | 1***5 | O-Ring | |
| 3 | 1***3 | O-Ring | |
| 4 | 1***9 | Shuttle valve | |
| 5 | 1***0 | Valve | |
| 6 | 1***7 | Bracket | |
| 7 | 1***8 | Connector | |
| 8 | 1***6 | Flange Bolt | |
| 9 | 1***1 | Nut | |
| 10 | 1***3 | Sponge | |
| 11 | 1***6 | Connector | |
| 12 | 1***4 | Block | |
| 13 | 1***5 | Bracket | |
| 14 | 1***2 | Clamp | |
| 15 | 1***6 | Grommet | |
| 16 | 1***7 | Connector | |
| 17 | 1***0 | Connector | |
| 18 | 1***2 | Connector | |
| 19 | 1***7 | Connector | |
| 20 | 1***9 | Connector | |
| 21 | 1***7 | Hose assembly | |
| 22 | 1***8 | Hose assembly | |
| 23 | 1***1 | Hose assembly | |
| 24 | 1***1 | Hose assembly | |
| 25 | 1***2 | Hose assembly | |
| 26 | 1***3 | Hose assembly | |
| 27 | 1***9 | Hose assembly |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
