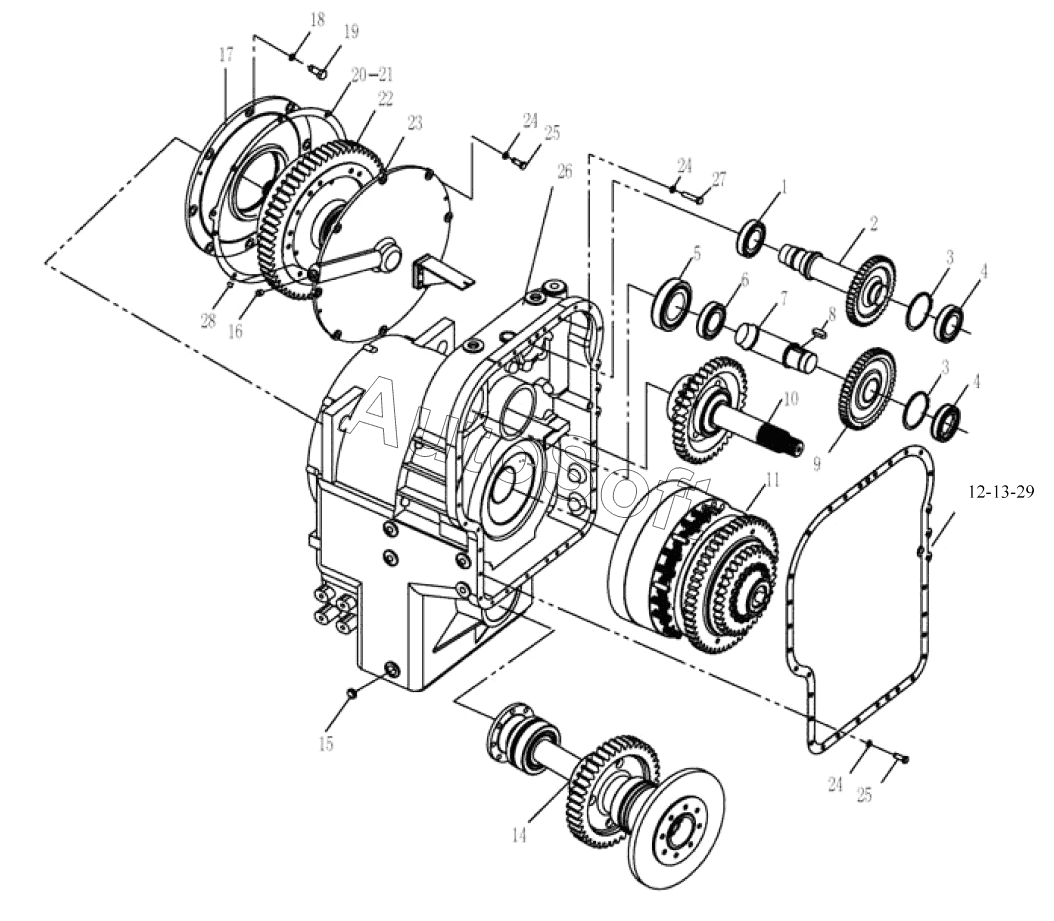

Каталог запасных частей к технике: SDLG LG952H (2012). TRANSMISSION ASSEMBLE A307A
15
29
28
27
26
25
25
24
24
24
23
22
21
20
19
18
17
16
1
14
13
12
11
10
9
8
7
6
5
4
4
3
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***2 | BEARING | |
| 2 | 2***1 | GEAR | |
| 3 | 4***4 | RETAINNER RING | |
| 4 | 4***9 | BEARING | |
| 5 | 2***1 | BEARING COVER | |
| 6 | 4***0 | BEARING | |
| 7 | 2***1 | DRIVE SHAFT | |
| 8 | 4***1 | KEY | |
| 9 | 2***1 | DRIVE GEAR | |
| 10 | 2***7 | 3RD SHAFT ASSY | |
| 11 | 2***6 | 4TH SHAFT ASSY | |
| 12 | 2***1 | SEALING SPACER | |
| 13 | 2***1 | SEALING SPACER | |
| 14 | 2***1 | OUTPUT SHAFT ASSY | |
| 15 | 4***5 | PLUG SCREW | |
| 16 | 3***2 | PLUG SCREW | |
| 17 | 3***0 | COVER | |
| 18 | 4***7 | WASHER | |
| 19 | 3***9 | BOLT | |
| 20 | 2***1 | SEALING SPACER | |
| 21 | 2***1 | SEALING SPACER | |
| 22 | 2***1 | 4TH SHAFT ASSEMBLY | |
| 23 | 3***1 | END COVER | |
| 24 | 4***5 | Washer | |
| 25 | 4***7 | BOLT | |
| 26 | 3***8 | TANK | |
| 27 | 4***4 | BOLT | |
| 28 | 4***1 | O-RING | |
| 29 | 2***1 | SEALING SPACER |
