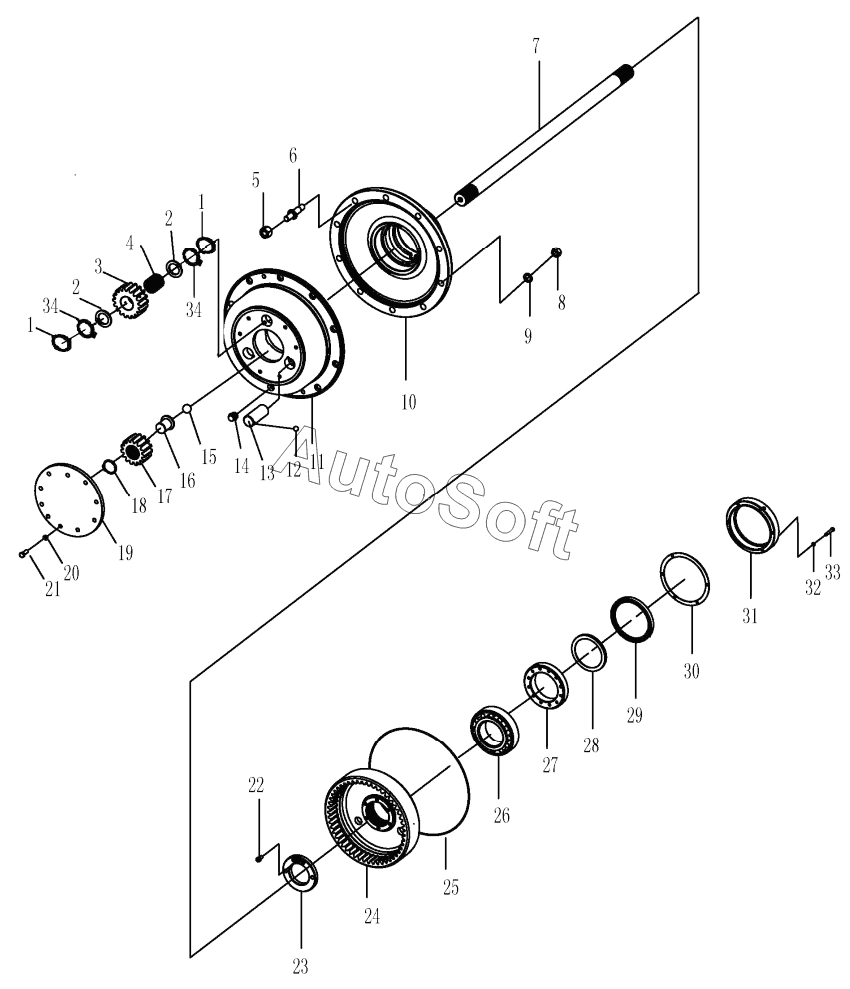

Каталог запасных частей к технике: SDLG LG952H (2012). FINAL DRIVE ASSEMBLY (REAR AXLE)
27
19
20
21
22
23
24
25
26
18
28
29
30
31
32
33
34
34
10
2
2
3
4
5
6
7
8
9
1
1
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***1 | Shim | |
| 2 | 2***1 | RETAINER RING | |
| 3 | 2***1 | PLANET GEAR | |
| 4 | 4***4 | ROLLER | |
| 5 | 2***1 | RIM NUT | |
| 6 | 2***1 | RIM BOLT | |
| 7 | 2***1 | DIFFERENTIAL AXLE | |
| 8 | 4***3 | NUT GB6171-M20x1.5EpZn-10 | |
| 9 | 4***0 | WASHER | |
| 10 | 2***1 | HUB WHEAL | |
| 11 | 2***1 | PLANET PINION CARRIER | |
| 12 | 4***8 | STEEL BALL | |
| 13 | 2***1 | PLANET PINION SHAFT | |
| 14 | 4***0 | PLUG | |
| 15 | 4***6 | STEEL BALL | |
| 16 | 2***1 | LOCK BLOCK | |
| 17 | 2***1 | GEAR-SUN | |
| 18 | 4***2 | RING SNAP | |
| 19 | 2***1 | COVER | |
| 20 | 4***5 | Washer | |
| 21 | 4***4 | BOLT | |
| 22 | 4***6 | SCREW | |
| 23 | 2***1 | PLATE | |
| 24 | 2***1 | AXLE RING GEAR | |
| 25 | 4***0 | O-RING | |
| 26 | 4***7 | BEARING | |
| 27 | 4***3 | BEARING GB297-32024 | |
| 28 | 2***1 | ISOLATED BUSHING | |
| 29 | 4***7 | OIL SEAL HG4-692-PD150x180x16 | |
| 30 | 2***1 | SPACER | |
| 31 | 2***1 | COVER OF OIL SAL | |
| 32 | 4***6 | WASHER | |
| 33 | 4***8 | BOLT | |
| 34 | 2***1 | Shim |
