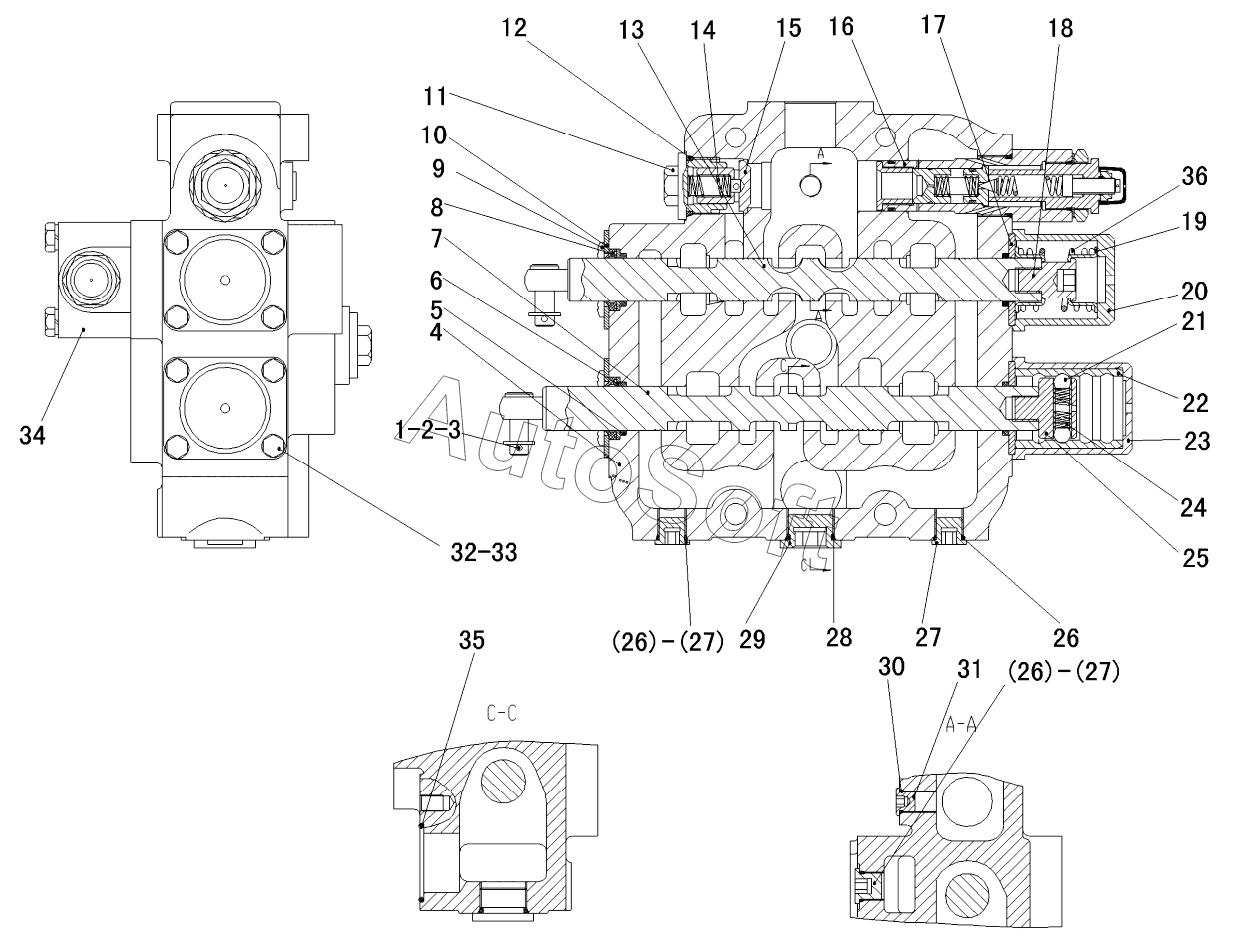

Каталог запасных частей к технике: SDLG LG952H (2012). CONTROL VAVLE DFS-32-17 (331005)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
26
26
27
27
27
28
29
30
31
32
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***5 | SPLIT PIN | |
| 2 | 4***0 | WASHER GB97.2-12-300HV | |
| 3 | 4***3 | PIN DF-32-01 | |
| 4 | 4***4 | VALVE BODY GDF-32-01 | |
| 5 | 4***5 | O-RING | |
| 6 | 4***5 | Washer | |
| 7 | 4***6 | VALVE STEM GDF-32-03C | |
| 8 | 4***7 | Sealing ring | |
| 9 | 4***8 | SCREW M6x11 | |
| 10 | 4***9 | PLATE GDF-32-05 | |
| 11 | 4***0 | SEAT GDF-32-05 | |
| 12 | 4***7 | O-ring | |
| 13 | 4***1 | VALVE STEM GDF-32-06C | |
| 14 | 4***2 | CHECK VALVE SPRING GDF-32-07 | |
| 15 | 4***3 | CHECK VALVE GDF-32-08 | |
| 16 | 4***1 | RELIEF VALVE DFX-32-09 | |
| 17 | 4***4 | PLATE GDF-32-09 | |
| 18 | 4***5 | SPRING SEAT GDF-32-10 | |
| 19 | 4***6 | SEAT GDF-32-11 | |
| 20 | 4***7 | END CAP GDF-32-12 | |
| 21 | 4***2 | Ball | |
| 22 | 4***8 | BUSH GDF-32-13 | |
| 23 | 4***9 | BUSH GDF-32-14 | |
| 24 | 4***0 | Spring 407428 | |
| 25 | 4***1 | Spring seat | |
| 26 | 4***1 | O-RING | |
| 27 | 4***2 | PLUG D32-3 | |
| 28 | 4***3 | O-RING | |
| 29 | 4***3 | PLUG DF-32-20A | |
| 30 | 4***0 | O-ring | |
| 31 | 4***4 | Plug | |
| 32 | 4***8 | Screw | |
| 33 | 4***6 | WASHER | |
| 34 | 4***2 | SAFETE VALVE ZL50106C | |
| 35 | 4***0 | O-ring | |
| 36 | 4***5 | Spring |
