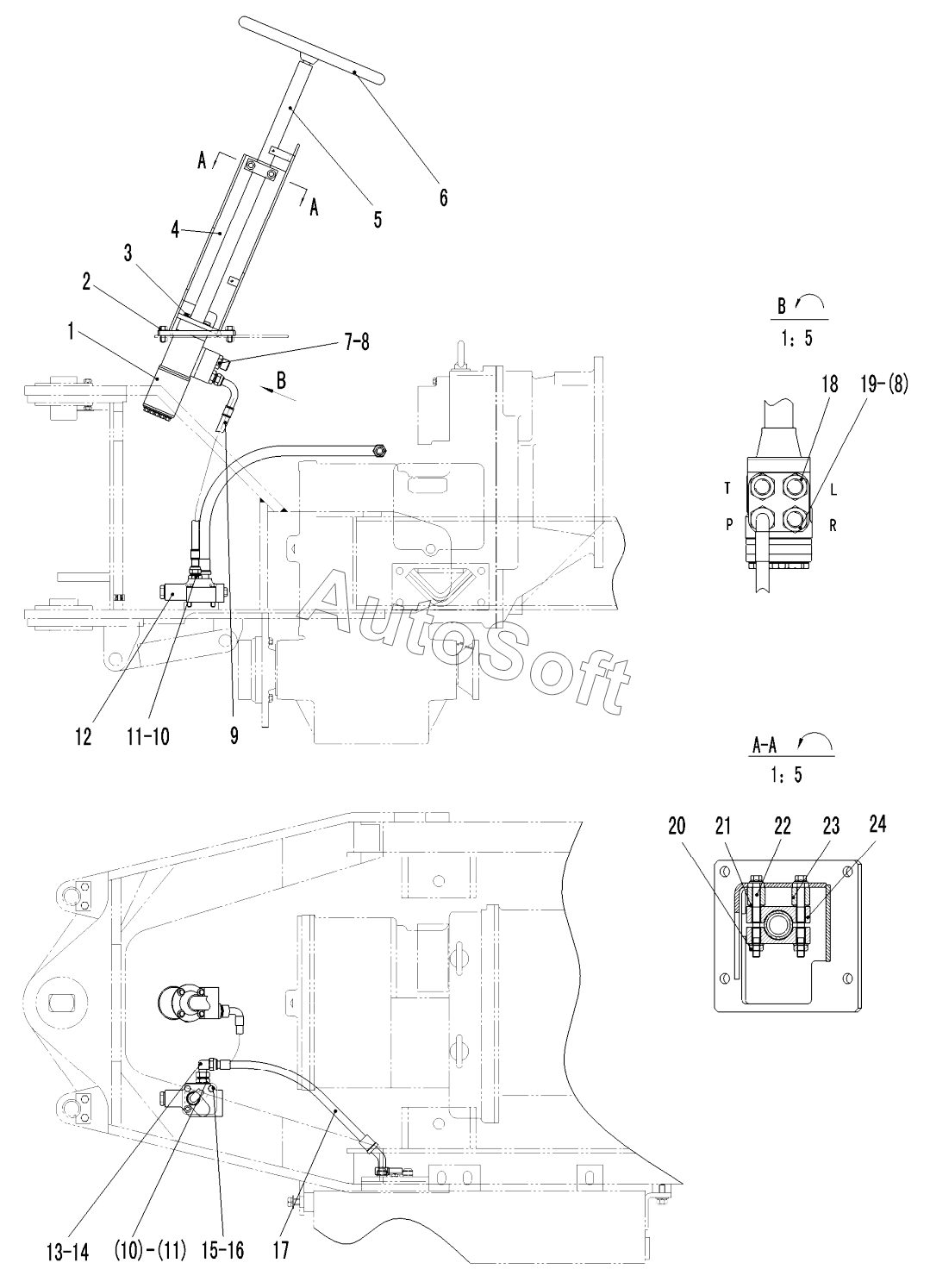

Каталог запасных частей к технике: SDLG LG952H (2012). STEERING UNIT ASSEMBLY
1
2
3
4
5
6
7
8
8
9
10
10
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***9 | STEERING UNIT BZZ1-800 | |
| 2 | 4***9 | BOLT | |
| 3 | 4***3 | BOLT | |
| 4 | 2***1 | MOUNTING FRAME | |
| 5 | 4***5 | STEERIGN COLUMN LG20-ZXZ-09 | |
| 6 | 4***8 | STEERINGWHEEL | |
| 7 | 4***4 | JOINT | |
| 8 | 4***3 | O-RING | |
| 9 | 4***0 | TUBE LGB128-010075 | |
| 10 | 2***1 | CONNECTER | |
| 11 | 4***0 | 0-RING 28.0x2.65G | |
| 12 | 4***7 | MONOSTABTLE VALVE FLD-F60-H | |
| 13 | 2***1 | JOINT | |
| 14 | 4***1 | O-RING | |
| 15 | 4***9 | BOLT GB5782-M10x55EpZn-8.8 | |
| 16 | 4***5 | Washer | |
| 17 | 2***1 | OIL RETURN PIPE OF CHECK VALVE | |
| 18 | 2***1 | CONNECTER | |
| 19 | 4***2 | CONNECTOR LGB120-02220 | |
| 20 | 4***7 | NUT | |
| 21 | 4***2 | Washer | |
| 22 | 4***8 | BOLT GB16674-M10x100EpZn-8.8 | |
| 23 | 2***1 | ADJUSTING SEAT | |
| 24 | 2***1 | MOUNTING PLATE |
