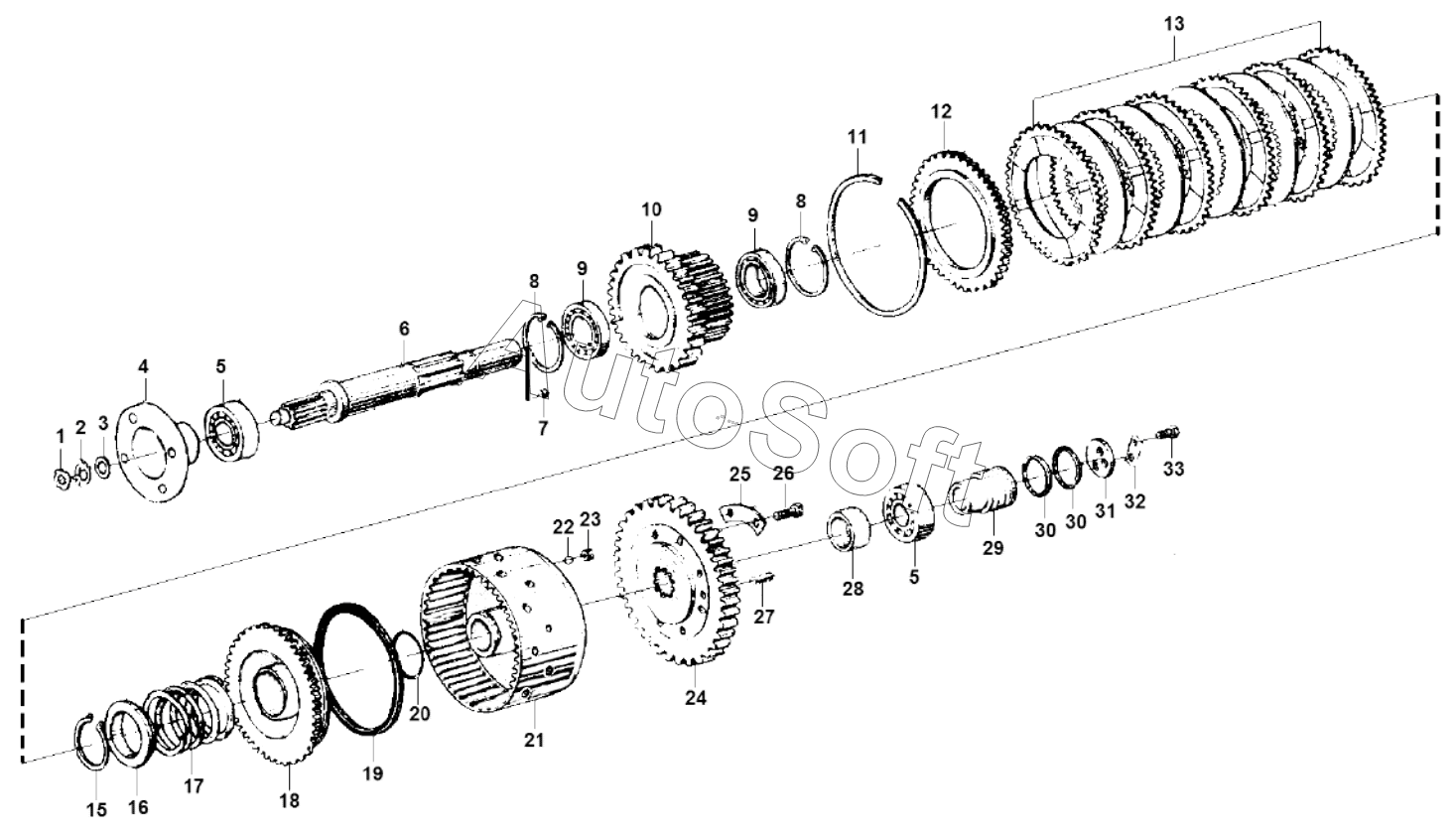

Каталог запасных частей к технике: SDLG LG933 (2018). Input shaft (330101)
26
18
19
20
21
22
23
24
25
17
27
28
29
30
30
31
32
33
1
16
15
14
13
12
11
10
9
9
8
8
7
6
5
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***0 | Гайка | |
| 2 | 4***5 | Шайба | |
| 3 | 4***1 | Шайба | |
| 4 | 4***2 | Flange | |
| 5 | 4***7 | Bearing | |
| 6 | 4***4 | Входной вал | |
| 7 | 4***5 | Пробка | |
| 8 | 4***4 | SNAP RING GB893.1-75-65Mn | |
| 9 | 4***0 | BEARING GB276-6009 | |
| 10 | 4***8 | Шестерня | |
| 11 | 4***9 | Упорное кольцо | |
| 12 | 4***0 | Внешняя торцевая крышка | |
| 13 | 4***1 | Внешняя фрикционная накладка | |
| 14 | 4***2 | Внутренняя фрикционная накладка | |
| 15 | 4***4 | Упорное кольцо | |
| 16 | 4***4 | Держатель пружины | |
| 17 | 4***5 | Пружина | |
| 18 | 4***6 | Поршень | |
| 19 | 4***7 | Маслоуплотнительное кольцо | |
| 20 | 4***8 | O-ring | |
| 21 | 4***9 | Корпус сцепления в сборе | |
| 22 | 7***0 | Ball | |
| 23 | 4***1 | Гнездо клапана | |
| 24 | 4***2 | Шестерня | |
| 25 | 4***3 | Стопорная пластина | |
| 26 | 4***4 | Screw | |
| 27 | 4***3 | Pin | |
| 28 | 4***6 | Втулка вала | |
| 29 | 4***7 | Внутренняя маслоуплотнительная втулка | |
| 30 | 4***8 | Поршневое кольцо | |
| 31 | 4***9 | Упор цапфы | |
| 32 | 4***3 | Стопорная пластина | |
| 33 | 4***3 | Bolt |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
