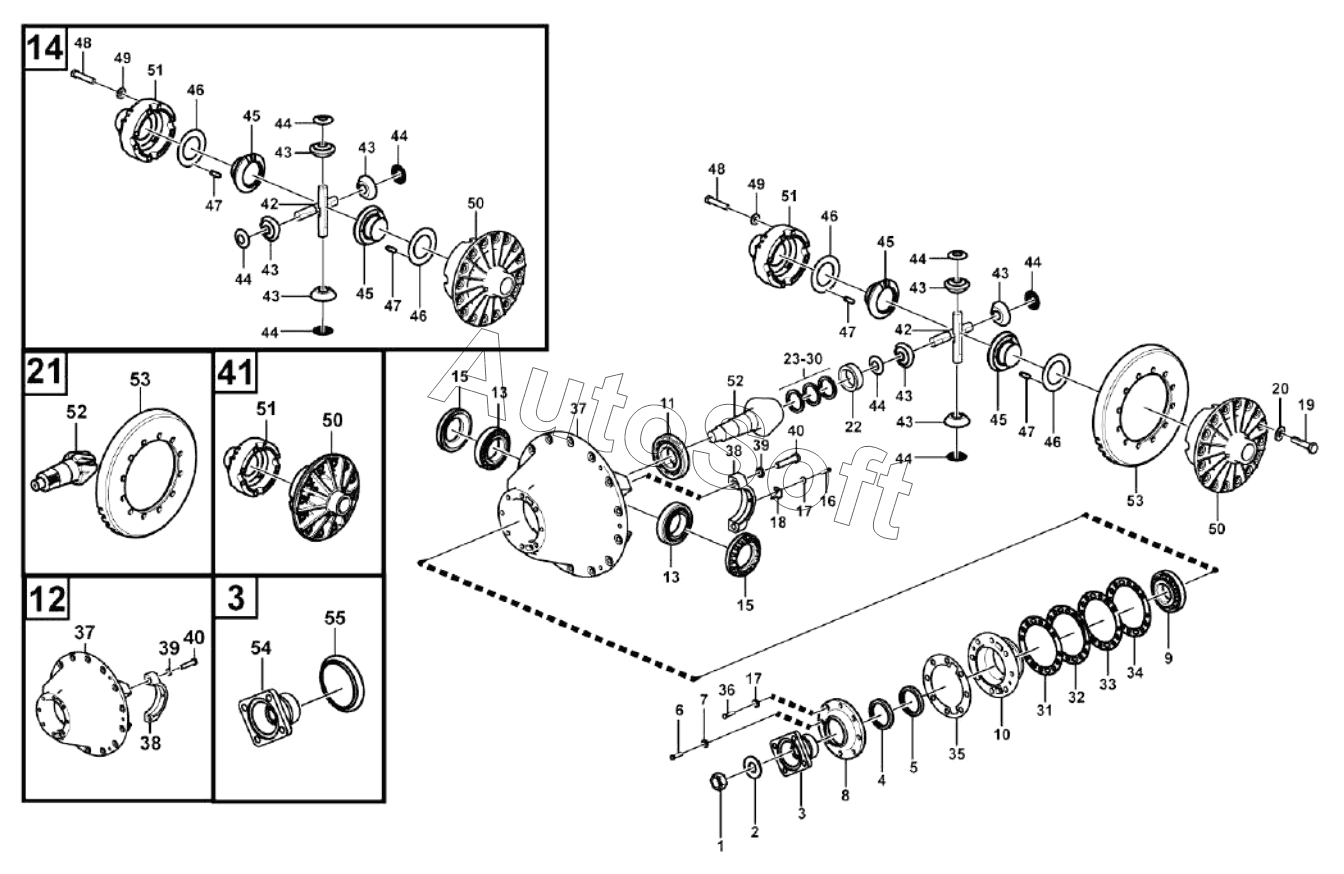

Каталог запасных частей к технике: SDLG LG933 (2018). Final drive
42
42
29
30
31
32
33
34
35
36
37
37
38
38
39
39
40
40
41
28
43
43
43
43
43
43
43
43
44
44
44
44
44
44
44
44
45
45
45
45
46
46
46
46
47
47
47
47
48
48
49
49
50
50
50
51
51
51
52
52
53
53
54
55
15
15
2
3
3
4
5
6
7
8
9
10
11
12
13
13
14
1
16
17
17
18
19
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***7 | NUT | |
| 2 | 2***2 | Washer | |
| 3 | 2***1 | Flange assembly | |
| 4 | 4***4 | Sealing ring | |
| 5 | 4***4 | Sealing ring | |
| 6 | 4***7 | Screw | |
| 7 | 2***1 | Washer | |
| 8 | 2***1 | Sealing cover | |
| 9 | 4***2 | BEARING GB297-31309 | |
| 10 | 2***1 | Bearing bushing | |
| 11 | 4***9 | ROLLING BEARING | |
| 12 | 2***2 | Centre housing | |
| 13 | 4***4 | BEARING GB297-32212 | |
| 14 | 2***2 | Differential housing | |
| 15 | 2***1 | ADJUSTING NUT | |
| 16 | 4***7 | BOLT | |
| 17 | 2***1 | Washer | |
| 18 | 3***4 | STAY | |
| 19 | 4***5 | Bolt | |
| 20 | 2***1 | WASHER | |
| 21 | 2***1 | Crown wheel | |
| 22 | 2***1 | Sleeve | |
| 23 | 2***1 | Spacer sleeve | |
| 24 | 2***1 | Spacer sleeve | |
| 25 | 2***1 | Spacer sleeve | |
| 26 | 2***1 | Spacer sleeve | |
| 27 | 2***1 | Spacer sleeve | |
| 28 | 2***1 | Spacer sleeve | |
| 29 | 2***1 | Spacer sleeve | |
| 30 | 2***1 | Spacer sleeve | |
| 31 | 2***1 | Shim | |
| 32 | 2***1 | Shim | |
| 33 | 2***1 | Shim | |
| 34 | 2***1 | Shim | |
| 35 | 2***1 | Gasket | |
| 36 | 4***9 | Bolt | |
| 37 | 2***2 | Centre housing | |
| 38 | 2***1 | BEARING BLOCK | |
| 39 | 2***1 | WASHER | |
| 40 | 4***1 | BOLT GB5782-M16x70EpZn-8.8 | |
| 41 | 2***2 | Differential housing | |
| 42 | 2***1 | Shaft | |
| 43 | 2***1 | Differential pinion | |
| 44 | 2***1 | Thrust washer | |
| 45 | 2***1 | Drive shaft gear | |
| 46 | 2***1 | Thrust washer | |
| 47 | 2***1 | PIN | |
| 48 | 4***4 | Screw | |
| 49 | 2***1 | WASHER | |
| 50 | 2***2 | Differential housing | |
| 51 | 2***1 | Differential housing | |
| 52 | 2***1 | Crown wheel | |
| 53 | 2***1 | Crown wheel | |
| 54 | 2***1 | Connecting flange | |
| 55 | 2***1 | Dust cover |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
