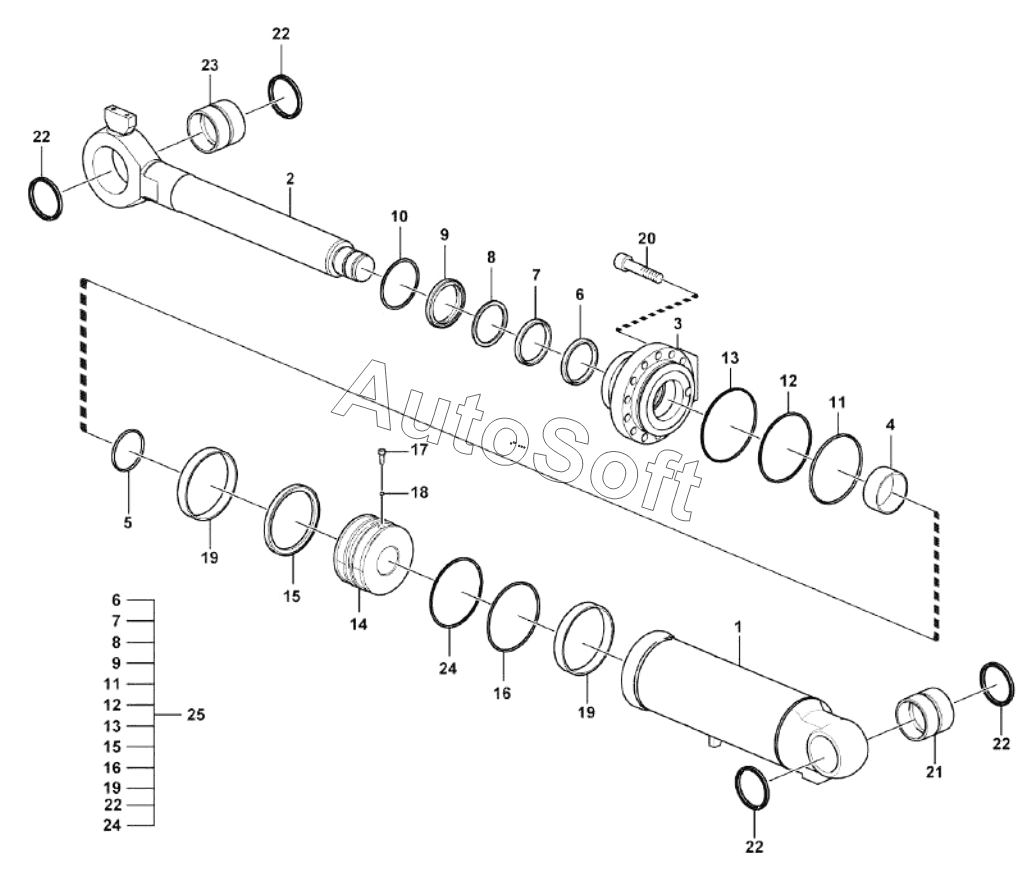

Каталог запасных частей к технике: SDLG LG933 (2018). Tilt cylinder (3713CH)
1
2
3
4
5
6
6
7
7
8
8
9
9
10
11
11
12
12
13
13
14
15
15
16
16
17
18
19
19
19
20
21
22
22
22
22
22
23
24
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***1 | Cylinder tube | |
| 2 | 4***2 | Piston rod | |
| 3 | 4***3 | Cover | |
| 4 | 4***4 | Bushing | |
| 5 | 4***7 | Retaining ring | |
| 6 | 4***4 | SUPPORTING RING GB/T15242.2-94 | |
| 7 | 4***5 | PRESSURIZE RING | |
| 8 | 4***5 | Retaining ring | |
| 9 | 4***7 | CYLINDER COVER HSGF-180/90X542-2 | |
| 10 | 4***8 | Retaining ring | |
| 11 | 4***6 | O-ring | |
| 12 | 4***7 | O-ring | |
| 13 | 4***8 | O-ring | |
| 14 | 4***9 | Piston | |
| 15 | 4***2 | PRESSURIZE RING S-55044 | |
| 16 | 4***1 | O-ring | |
| 17 | 4***8 | Screw | |
| 18 | 4***8 | Ball | |
| 19 | 4***1 | Sealing ring | |
| 20 | 4***0 | Screw | |
| 21 | 4***4 | Bushing | |
| 22 | 4***6 | 24R306040 Sealing ring | |
| 23 | 4***7 | Bushing | |
| 24 | 4***0 | O-ring | |
| 25 | 4***2 | Sealing kit |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
