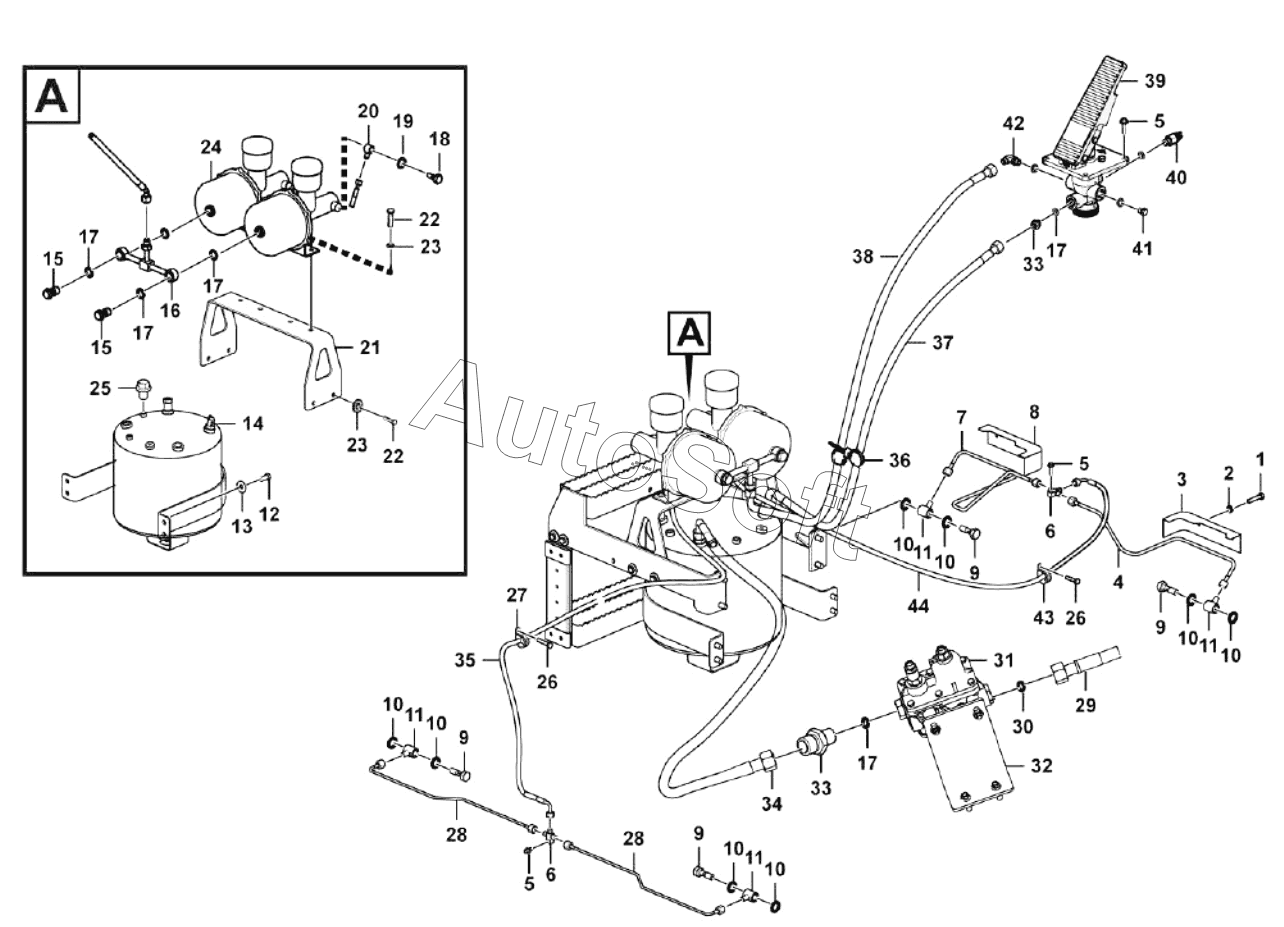

Каталог запасных частей к технике: SDLG LG933 (2018). Travel brake system
1
2
3
4
5
5
5
6
6
7
8
9
9
9
9
10
10
10
10
10
10
10
10
11
11
11
11
12
13
14
15
15
16
17
17
17
17
17
18
19
20
21
22
22
23
23
24
25
26
26
27
28
28
29
30
31
32
33
33
34
35
36
37
38
39
40
41
42
43
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***0 | Screw | |
| 2 | 4***2 | WASHER | |
| 3 | 2***1 | Protecting plate | |
| 4 | 2***1 | Brake pipe | |
| 5 | 4***5 | BOLT | |
| 6 | 2***1 | CONNECTOR | |
| 7 | 2***1 | Brake pipe | |
| 8 | 2***1 | Protecting plate | |
| 9 | 2***1 | CONNECTOR | |
| 10 | 4***2 | O-Ring | |
| 11 | 2***1 | CONNECTOR OF BRAKE | |
| 12 | 4***7 | BOLT | |
| 13 | 4***6 | WASHER | |
| 14 | 2***1 | Air tank | |
| 15 | 2***1 | BOLT | |
| 16 | 2***1 | TEE OF THE OIL LINE | |
| 17 | 2***1 | WASHER | |
| 18 | 2***1 | CONNECTOR | |
| 19 | 4***1 | O-ring | |
| 20 | 2***1 | CONNECTOR | |
| 21 | 2***1 | Bracket | |
| 22 | 4***4 | BOLT | |
| 23 | 4***7 | WASHER | |
| 24 | 4***9 | Air cylinder | |
| 25 | 4***1 | PLUG | |
| 26 | 4***7 | Bolt | |
| 27 | 4***7 | Clamp | |
| 28 | 2***1 | Brake pipe | |
| 29 | 4***0 | METAL TUBE | |
| 30 | 2***1 | WASHER | |
| 31 | 4***7 | Water separator | |
| 32 | 2***1 | Кронштейн водомаслоотделителя | |
| 33 | 2***1 | Nipple | |
| 34 | 4***2 | Hose assembly | |
| 35 | 4***0 | Hose assembly | |
| 36 | 4***2 | Cable tie | |
| 37 | 4***5 | Hose | |
| 38 | 4***8 | TUBE LGB145-205120 | |
| 39 | 4***5 | BRAKE CONTROL VALVE LY60F | |
| 40 | 4***7 | Pressure switch | |
| 41 | 4***5 | PLUG JB1000-M22x1.5-35 | |
| 42 | 2***1 | JOINT | |
| 43 | 4***0 | Clamp | |
| 44 | 4***3 | TUBE LGB153-202280 |
