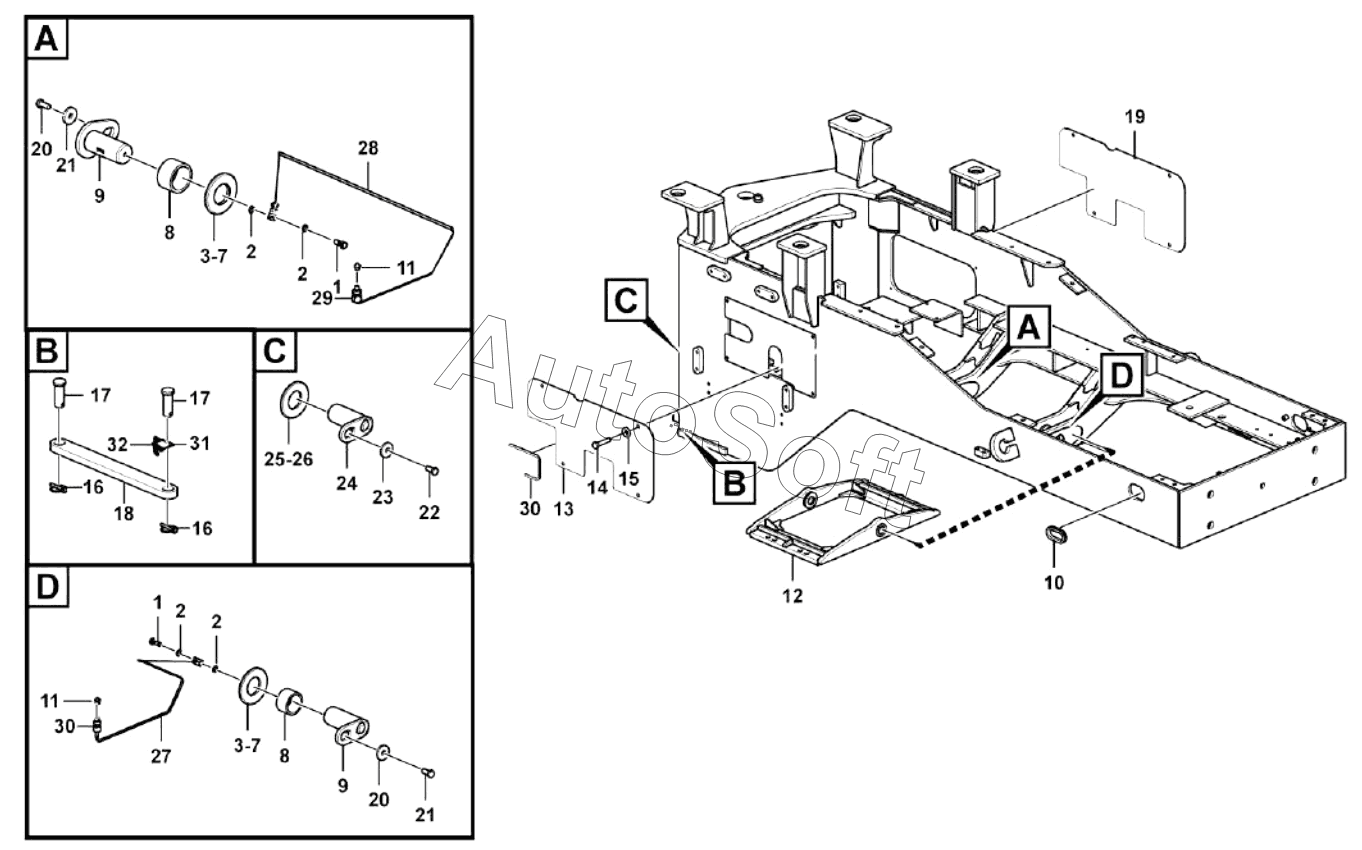

Каталог запасных частей к технике: SDLG LG933 (2018). Rear frame and accessories
17
17
32
31
30
30
29
28
27
26
25
24
23
22
21
21
20
20
19
18
1
1
16
16
15
14
13
12
11
11
10
9
9
8
8
7
7
6
5
4
3
3
2
2
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***1 | BOLT | |
| 2 | 2***1 | WASHER | |
| 3 | 2***1 | Shim | |
| 4 | 2***1 | Shim | |
| 5 | 2***1 | ADJUST SPACER | |
| 6 | 2***1 | ADJUST SPACER | |
| 7 | 2***1 | ADJUST SPACER | |
| 8 | 2***1 | BUSH | |
| 9 | 2***1 | Pin | |
| 10 | 2***1 | Rubber sleeve | |
| 11 | 4***5 | GREASE NIPPLE | |
| 12 | 2***1 | OSCILLATING FRAME | |
| 13 | 2***1 | Cover plate | |
| 14 | 4***2 | BOLT | |
| 15 | 4***6 | WASHER | |
| 16 | 2***1 | HOLDING RING | |
| 17 | 2***1 | Pin | |
| 18 | 2***1 | Lock lever | |
| 19 | 2***1 | Cover plate | |
| 20 | 4***1 | WASHER | |
| 21 | 4***7 | BOLT | |
| 22 | 4***9 | BOLT | |
| 23 | 4***8 | WASHER | |
| 24 | 2***1 | Pin | |
| 25 | 4***4 | SPACER | |
| 26 | 4***5 | SPACER | |
| 27 | 2***1 | Lubricating pipe | |
| 28 | 2***1 | Lubricating pipe | |
| 29 | 2***1 | Nipple | |
| 30 | 2***1 | Rubber sleeve | |
| 31 | 2***1 | Tensioning hook | |
| 32 | 2***1 | Chain |
