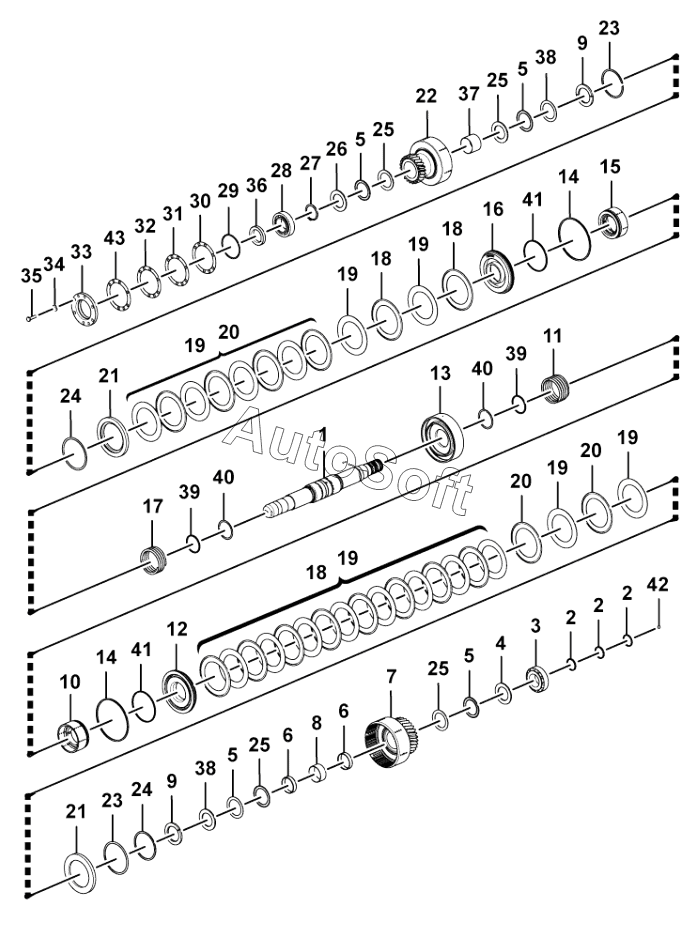

Каталог запасных частей к технике: SDLG L958F (2019). K12 Clutch
1
2
2
2
3
4
5
5
5
5
6
6
7
8
9
9
10
11
12
13
14
14
15
16
17
18
18
18
19
19
19
19
19
19
20
20
20
21
21
22
23
23
24
24
25
25
25
25
26
27
28
29
30
31
32
33
34
35
36
37
38
38
39
39
40
40
41
41
42
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***1 | Clutch shaft | |
| 2 | 2***1 | Piston ring | |
| 3 | 4***1 | Bearing | |
| 4 | 2***1 | Locating ring | |
| 5 | 4***8 | Bearing | |
| 6 | 4***5 | Bearing | |
| 7 | 2***1 | Gear | |
| 8 | 2***1 | Spacer sleeve | |
| 9 | 2***1 | Spacer ring | |
| 10 | 2***1 | Clutch hub | |
| 11 | 2***1 | Spring | |
| 12 | 2***1 | Piston | |
| 13 | 2***1 | Separator | |
| 14 | 2***1 | Piston ring | |
| 15 | 2***1 | Clutch hub | |
| 16 | 2***1 | Piston | |
| 17 | 2***1 | Spring | |
| 18 | 2***1 | Friction disc | |
| 19 | 2***1 | Friction disc | |
| 20 | 2***1 | Friction disc | |
| 21 | 2***1 | Pressure disc | |
| 22 | 2***1 | Gear | |
| 23 | 2***1 | Retaining ring | |
| 24 | 2***1 | Retaining ring | |
| 25 | 2***1 | Shim | |
| 26 | 2***1 | Shim | |
| 27 | 2***1 | Retaining ring | |
| 28 | 4***2 | Bearing | |
| 29 | 4***1 | O-ring | |
| 30 | 2***1 | Shim | |
| 31 | 2***1 | Shim | |
| 32 | 2***1 | Shim | |
| 33 | 2***1 | Bearing seat | |
| 34 | 2***1 | Shim | |
| 35 | 4***1 | SCREW GB70.1-M8x25-8.8 | |
| 36 | 4***5 | Sealing ring | |
| 37 | 4***6 | Bearing | |
| 38 | 2***1 | Shim | |
| 39 | 2***1 | Piston ring | |
| 40 | 2***1 | Retaining ring | |
| 41 | 2***1 | Piston ring | |
| 42 | 4***0 | Ball | |
| 43 | 2***1 | Shim |
