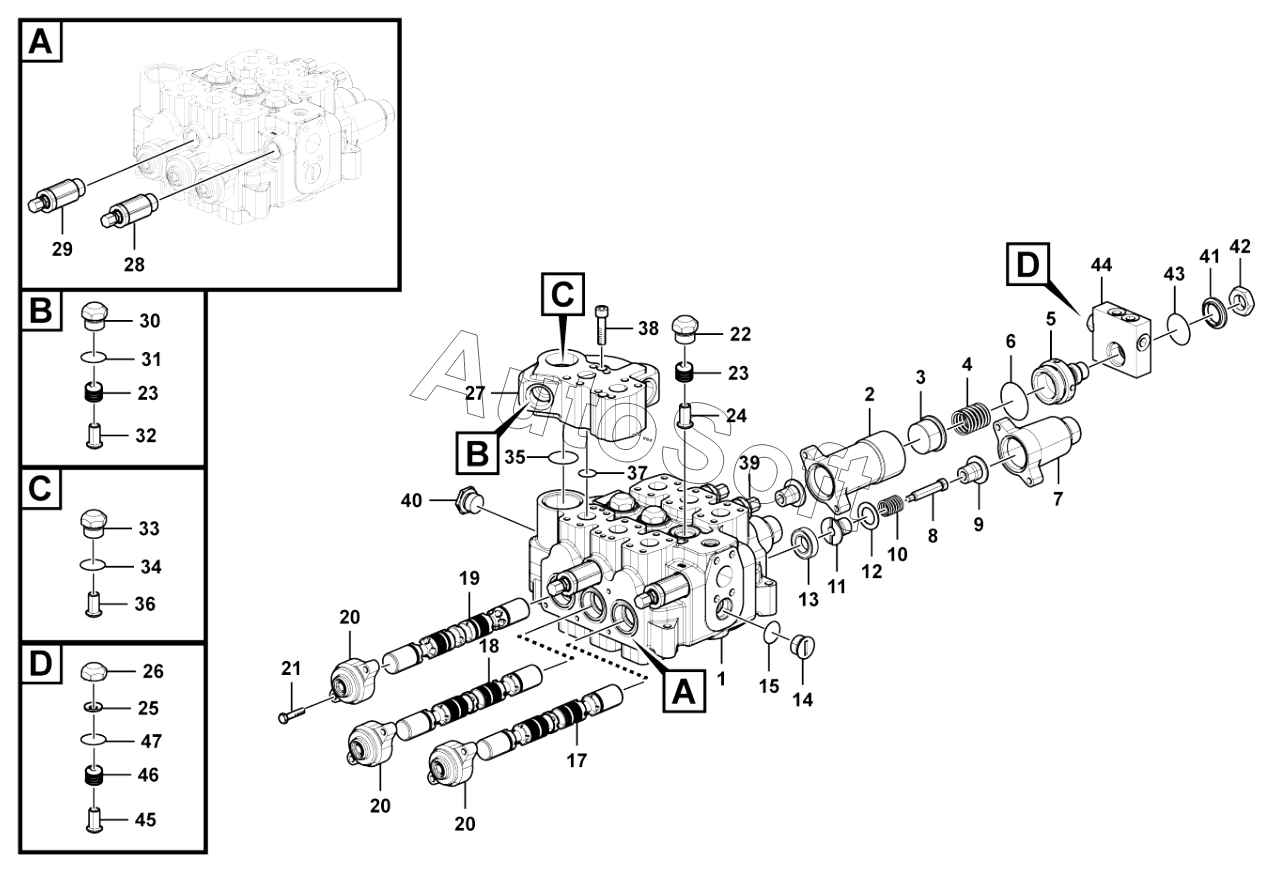

Каталог запасных частей к технике: SDLG L958F (2019). KM300-III-19A Control valve
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
20
20
21
22
23
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***1 | Valve body | |
| 2 | 4***8 | End cover | |
| 3 | 4***3 | Piston | |
| 4 | 4***4 | Spring | |
| 5 | 4***5 | End cover | |
| 6 | 4***2 | O-ring parker | |
| 7 | 4***2 | End cover | |
| 8 | 4***2 | Screw | |
| 9 | 4***3 | Spring seat | |
| 10 | 4***4 | Spring | |
| 11 | 4***5 | Spring seat | |
| 12 | 4***6 | Shim | |
| 13 | 4***1 | Spacer sleeve | |
| 14 | 4***7 | Plug | |
| 15 | 4***9 | O-RING | |
| 16 | 4***8 | O-ring parke | |
| 17 | 4***8 | Valve rod | |
| 18 | 4***0 | Valve rod | |
| 19 | 4***9 | Valve rod | |
| 20 | 4***1 | End cover | |
| 21 | 4***5 | BOLT | |
| 22 | 4***7 | Valve seat | |
| 23 | 4***9 | Spring | |
| 24 | 4***0 | Valve body | |
| 25 | 4***1 | Shim | |
| 26 | 4***2 | Valve seat | |
| 27 | 4***5 | Valve body | |
| 28 | 4***8 | Valve | |
| 29 | 4***2 | Valve | |
| 30 | 4***3 | Valve seat | |
| 31 | 4***5 | O-RING LGB168-12631 | |
| 32 | 4***4 | Valve body | |
| 33 | 4***5 | Valve seat | |
| 34 | 4***7 | O-ring parker | |
| 35 | 4***0 | O-ring parker | |
| 36 | 4***6 | Valve | |
| 37 | 4***1 | O-ring parker | |
| 38 | 4***6 | Screw | |
| 39 | 4***9 | Valve | |
| 40 | 4***8 | Plug | |
| 41 | 4***7 | Retaining ring | |
| 42 | 4***0 | Nut gb6173-m24*2-05 | |
| 43 | 4***5 | O-RING | |
| 44 | 4***6 | Valve block | |
| 45 | 4***9 | Valve | |
| 46 | 4***0 | Spring | |
| 47 | 4***8 | O-RING LGB168-11524 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
