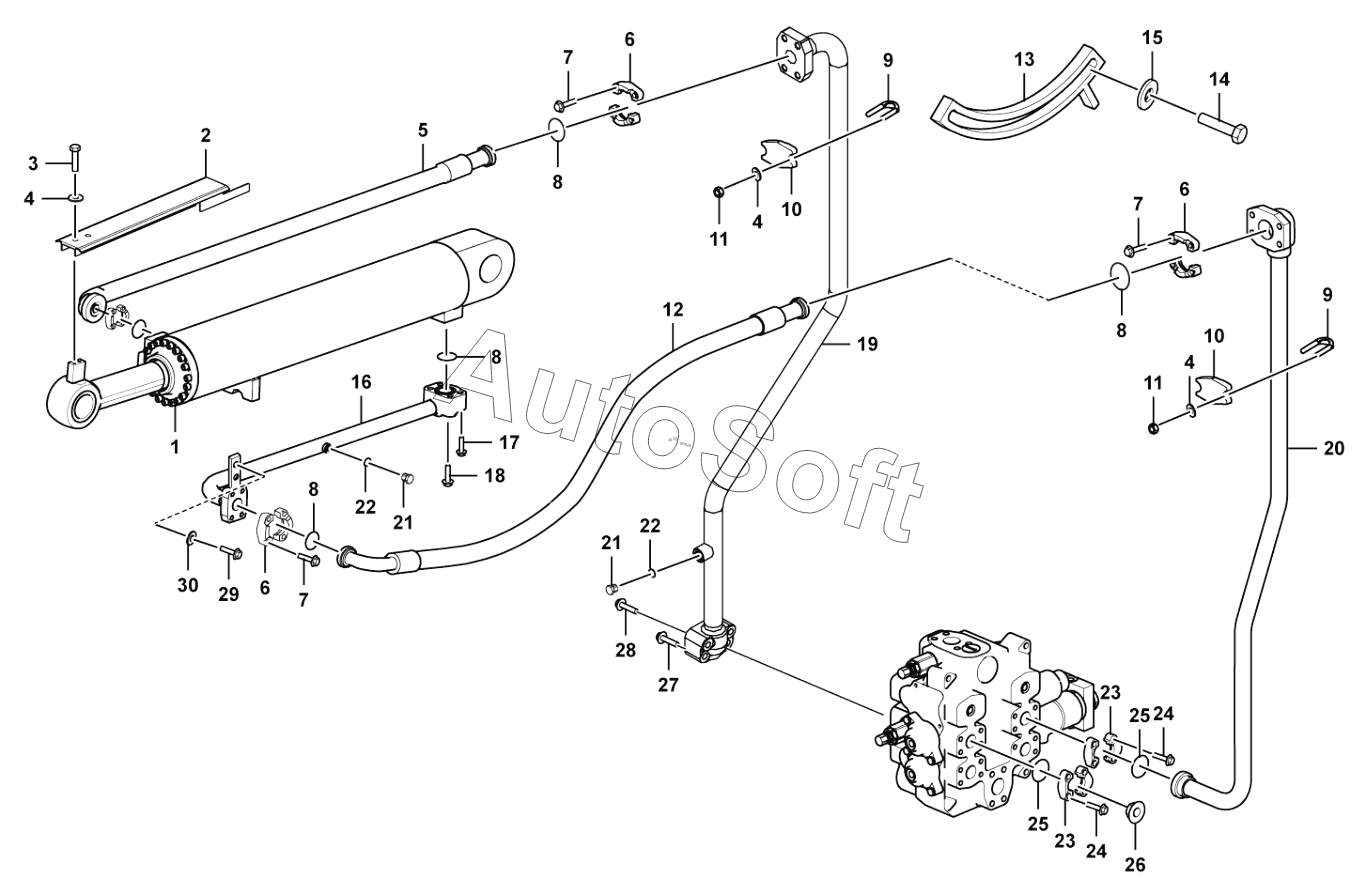

Каталог запасных частей к технике: SDLG L958F (2019). Tilt cylinder system
1
2
3
4
4
4
5
6
6
6
7
7
7
8
8
8
8
9
9
10
10
11
11
12
13
14
15
16
17
18
19
20
21
21
22
22
23
23
24
24
25
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***1 | Tilt cylinder | |
| 2 | 2***1 | Plate | |
| 3 | 4***8 | Screw | |
| 4 | 4***6 | Washer | |
| 5 | 2***1 | Hose assembly | |
| 6 | 4***4 | FLANGED LGB117312552 | |
| 7 | 4***0 | Screw | |
| 8 | 4***9 | O-RING | |
| 9 | 2***1 | U-bolt | |
| 10 | 4***8 | PLATE LGB160-3040 | |
| 11 | 4***0 | Nut | |
| 12 | 2***1 | Hose assembly | |
| 13 | 2***1 | Indicator plate | |
| 14 | 4***6 | Screw | |
| 15 | 4***5 | Washer | |
| 16 | 2***1 | Pipe | |
| 17 | 4***9 | Screw | |
| 18 | 4***0 | Screw | |
| 19 | 2***1 | Pipe | |
| 20 | 2***1 | Pipe | |
| 21 | 4***4 | PLUG | |
| 22 | 4***7 | O-RING | |
| 23 | 4***6 | FLANGE | |
| 24 | 4***0 | Screw | |
| 25 | 4***6 | O-RING | |
| 26 | 4***8 | Cover | |
| 27 | 4***2 | BOLT GB16674-M10X110EpZn-8. 8 | |
| 28 | 4***5 | Bolt | |
| 29 | 4***3 | Screw | |
| 30 | 4***8 | Washer |
