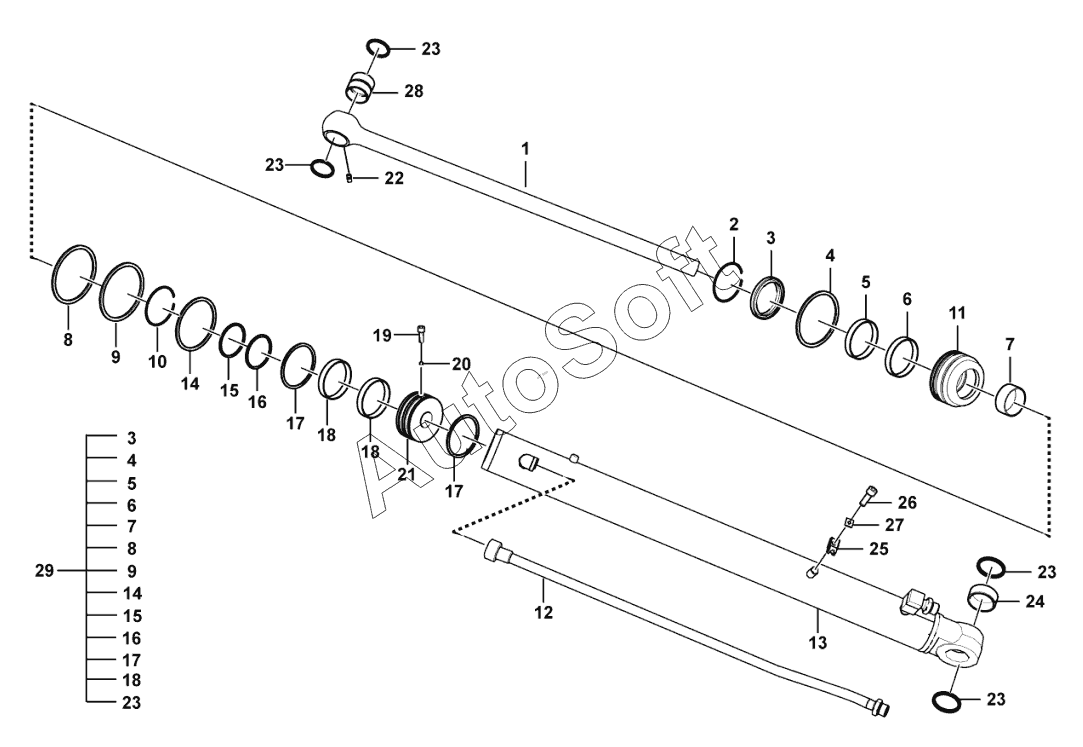

Каталог запасных частей к технике: SDLG B877 (2017). Tilt cylinder
1
2
3
3
4
4
5
5
6
6
7
7
8
8
9
9
10
11
12
13
14
14
15
15
16
16
17
17
17
18
18
18
19
20
21
22
23
23
23
23
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***2 | Piston rod | |
| 2 | 4***7 | Sealing ring | |
| 3 | 4***2 | Sealing ring | |
| 4 | 4***3 | O-ring | |
| 5 | 4***4 | Sealing ring | |
| 6 | 4***5 | Sealing ring | |
| 7 | 4***5 | Bushing | |
| 8 | 4***4 | O-ring | |
| 9 | 4***5 | O-ring | |
| 10 | 4***5 | Retaining ring | |
| 11 | 4***6 | Cover | |
| 12 | 4***7 | Pipe | |
| 13 | 4***8 | Cylinder tube | |
| 14 | 4***9 | Sealing ring | |
| 15 | 4***7 | O-ring | |
| 16 | 4***0 | O-ring | |
| 17 | 4***1 | Sealing ring | |
| 18 | 4***2 | Sealing ring | |
| 19 | 4***7 | Screw | |
| 20 | 4***8 | Ball | |
| 21 | 4***3 | Piston | |
| 22 | 4***3 | Grease cup | |
| 23 | 4***1 | Sealing ring | |
| 24 | 4***9 | Bushing | |
| 25 | 4***4 | Clamp | |
| 26 | 4***4 | Screw | |
| 27 | 4***0 | Block | |
| 28 | 4***1 | Bushing | |
| 29 | 4***5 | Sealing kit |
