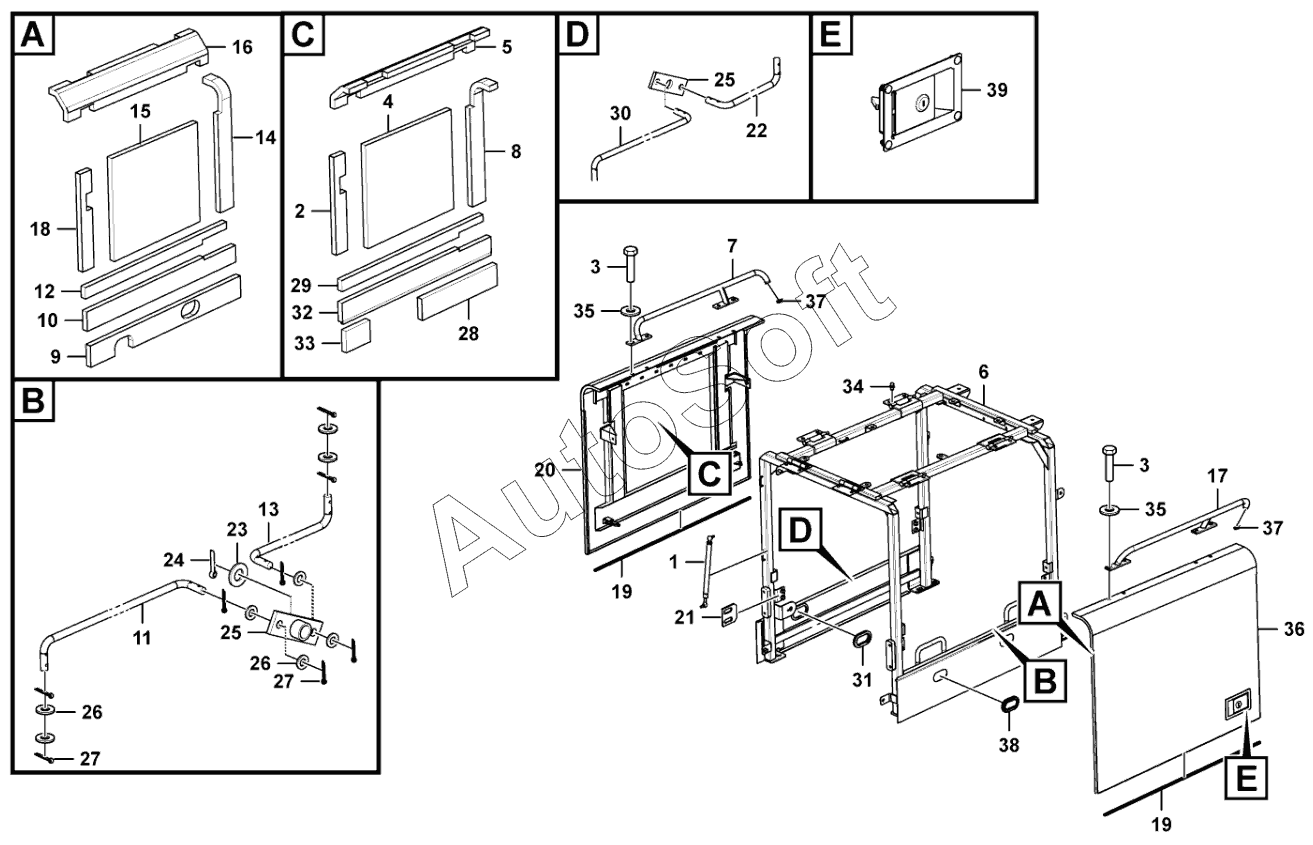

Каталог запасных частей к технике: SDLG G9138 (2020). Engine bonnet system
1
2
3
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
19
20
21
22
23
24
25
25
26
26
27
27
28
29
30
31
32
33
34
35
35
36
37
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***9 | Air spring | |
| 2 | 2***1 | Sponge | |
| 3 | 4***1 | BOLT | |
| 4 | 2***1 | Sponge | |
| 5 | 2***1 | Sponge | |
| 6 | 2***1 | Framework | |
| 7 | 2***1 | RIGHT UPPER HANDRAIL | |
| 8 | 2***1 | Sponge | |
| 9 | 2***1 | Sponge | |
| 10 | 2***1 | Sponge | |
| 11 | 2***1 | Attaching member | |
| 12 | 2***1 | Sponge | |
| 13 | 2***1 | SHORT LINK | |
| 14 | 2***1 | Sponge | |
| 15 | 2***1 | Sponge | |
| 16 | 2***1 | Sponge | |
| 17 | 2***1 | LEFT UPPER HANDRAIL | |
| 18 | 2***1 | Sponge | |
| 19 | 4***8 | Rubber moulding | |
| 20 | 2***2 | Door | |
| 21 | 2***1 | Lock plate | |
| 22 | 2***1 | SHORT LINK | |
| 23 | 4***2 | Washer | |
| 24 | 4***9 | PIN | |
| 25 | 2***1 | TURN PLATE | |
| 26 | 4***7 | WASHER | |
| 27 | 4***4 | PIN | |
| 28 | 2***1 | Sponge | |
| 29 | 2***1 | Sponge | |
| 30 | 2***1 | Attaching member | |
| 31 | 2***1 | Rubber sleeve | |
| 32 | 2***1 | Sponge | |
| 33 | 2***1 | Sponge | |
| 34 | 4***5 | OIL CUP | |
| 35 | 4***6 | WASHER | |
| 36 | 2***2 | Door | |
| 37 | 2***2 | RUBBER COVER | |
| 38 | 2***1 | Rubber sleeve | |
| 39 | 4***8 | Lock |
