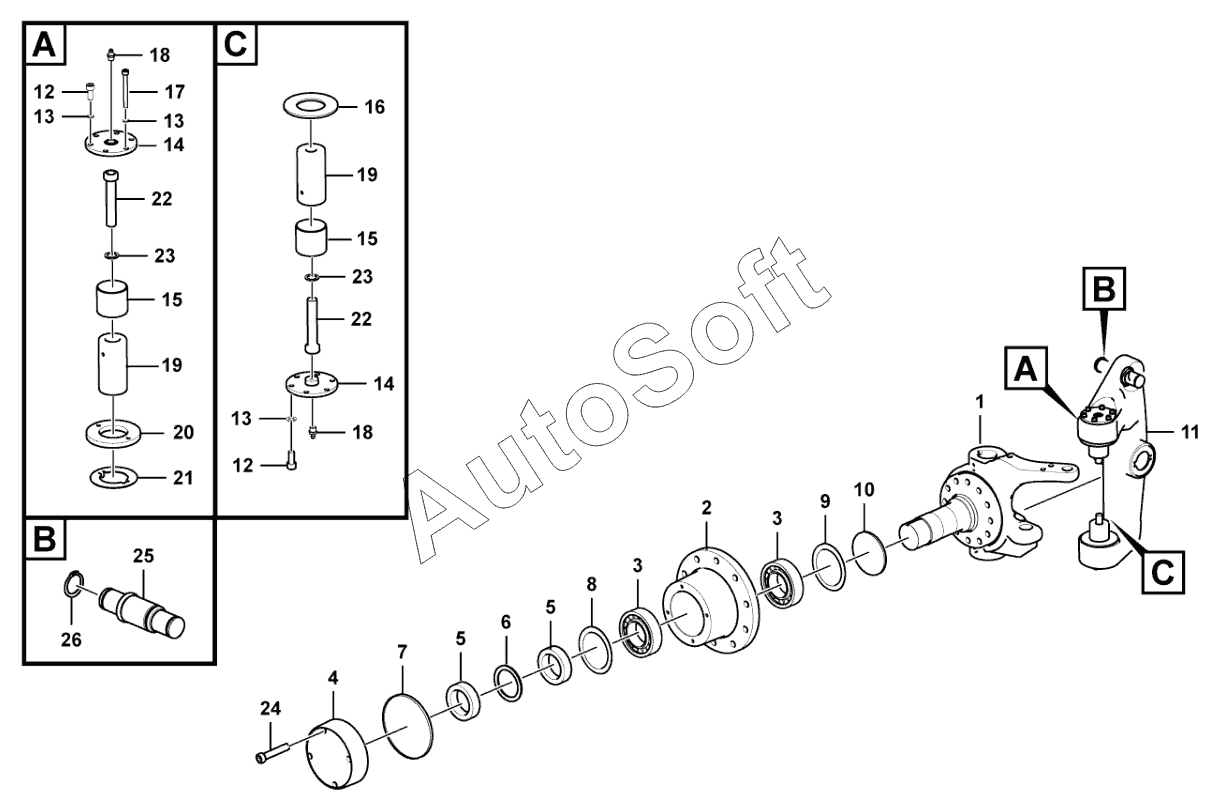

Каталог запасных частей к технике: SDLG G9138 (2020). Right axle member
1
2
3
3
4
5
5
6
7
8
9
10
11
12
12
13
13
13
14
14
15
15
16
17
18
18
19
19
20
21
22
22
23
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***1 | Spindle | |
| 2 | 2***1 | Front wheel hub | |
| 3 | 4***5 | BEARING GB297-32017 | |
| 4 | 2***1 | Wheel cap | |
| 5 | 4***9 | Nut | |
| 6 | 4***6 | Lock washer | |
| 7 | 4***9 | O-ring | |
| 8 | 2***1 | Washer | |
| 9 | 4***6 | Sealing ring | |
| 10 | 4***0 | V-ring | |
| 11 | 2***1 | Steering knuckle | |
| 12 | 4***1 | SCREW GB70.1-M8x20EpZn-8.8 | |
| 13 | 4***2 | WASHER | |
| 14 | 2***1 | Cover plate | |
| 15 | 2***1 | Bearing | |
| 16 | 2***1 | Washer | |
| 17 | 4***7 | SOCKET SCREW GB70.1-M8x75EpZn-8.8 | |
| 18 | 4***5 | GREASE NIPPLE | |
| 19 | 2***1 | Guide moulding | |
| 20 | 2***1 | Washer | |
| 21 | 2***1 | Thrust bearing | |
| 22 | 4***8 | Screw | |
| 23 | 4***0 | WASHER | |
| 24 | 4***2 | Screw | |
| 25 | 2***1 | Guide moulding | |
| 26 | 4***6 | SNAP RING |
