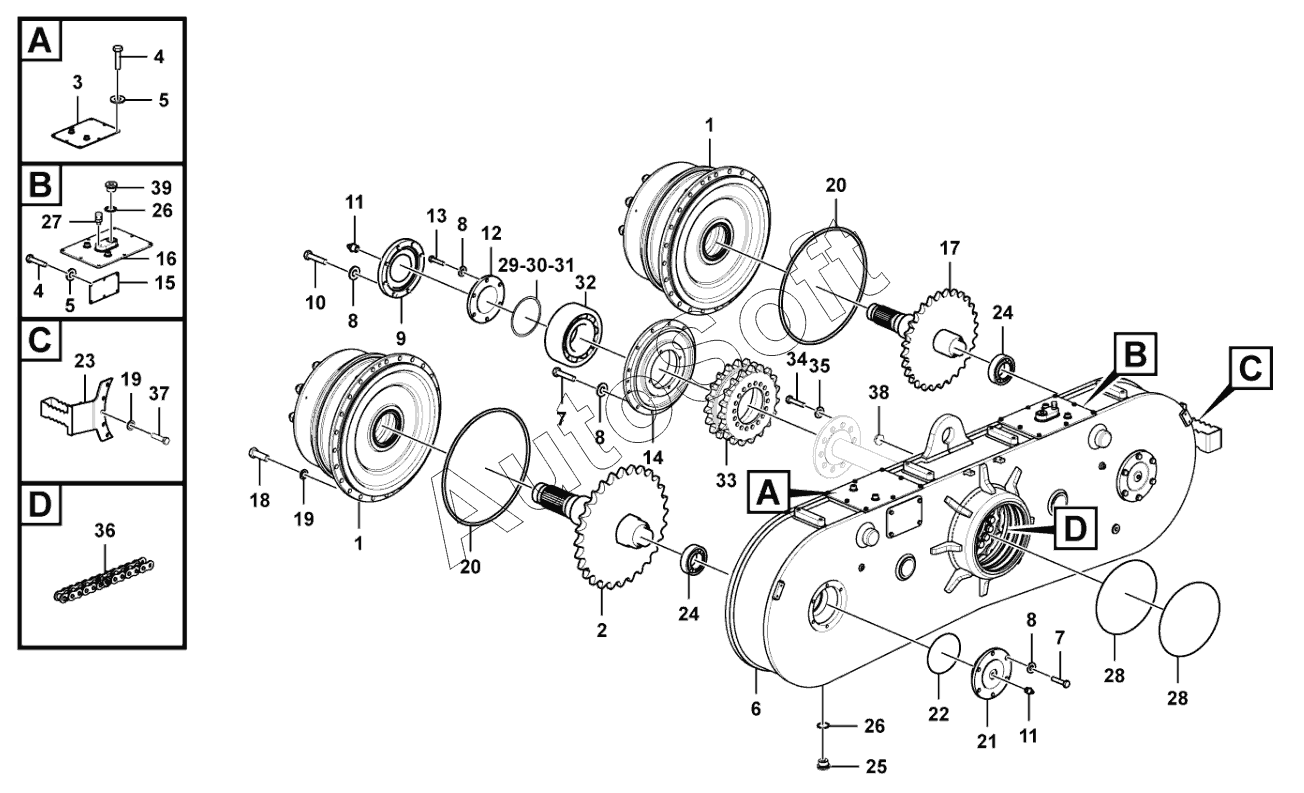

Каталог запасных частей к технике: SDLG G9138 (2020). Tandem drive
1
1
2
3
4
4
5
5
6
7
7
8
8
8
8
9
10
11
11
12
13
14
15
16
17
18
19
19
20
20
21
22
23
24
24
25
26
26
27
28
28
29
30
31
32
33
34
35
36
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***1 | Brake | |
| 2 | 2***1 | Sprocket | |
| 3 | 2***1 | Cover | |
| 4 | 4***7 | Screw | |
| 5 | 4***0 | Washer | |
| 6 | 2***1 | Tandem driive | |
| 7 | 4***9 | Screw | |
| 8 | 2***1 | Washer | |
| 9 | 2***1 | Bearing cover | |
| 10 | 4***0 | Screw | |
| 11 | 4***5 | GREASE NIPPLE | |
| 12 | 2***1 | Washer | |
| 13 | 4***8 | Screw | |
| 14 | 2***1 | Bearing seat | |
| 15 | 2***1 | Cover | |
| 16 | 2***1 | Cover | |
| 17 | 2***1 | Sprocket | |
| 18 | 4***8 | Screw | |
| 19 | 4***7 | WASHER | |
| 20 | 4***8 | O-ring | |
| 21 | 2***1 | Bearing seat | |
| 22 | 4***6 | Oring | |
| 23 | 2***1 | Foot step | |
| 24 | 4***8 | Roller bearing | |
| 25 | 2***1 | Plug | |
| 26 | 4***2 | WASHER | |
| 27 | 4***8 | Nozzle | |
| 28 | 2***1 | O-ring | |
| 29 | 2***1 | Shim | |
| 30 | 2***1 | Shim | |
| 31 | 2***1 | Shim | |
| 32 | 4***9 | Beraring | |
| 33 | 2***1 | Sprocket | |
| 34 | 4***8 | Screw | |
| 35 | 2***1 | WASHER | |
| 36 | 4***7 | Roller chain | |
| 37 | 4***3 | Bolt | |
| 38 | 4***3 | Oil dipstick | |
| 39 | 2***1 | Plug |
