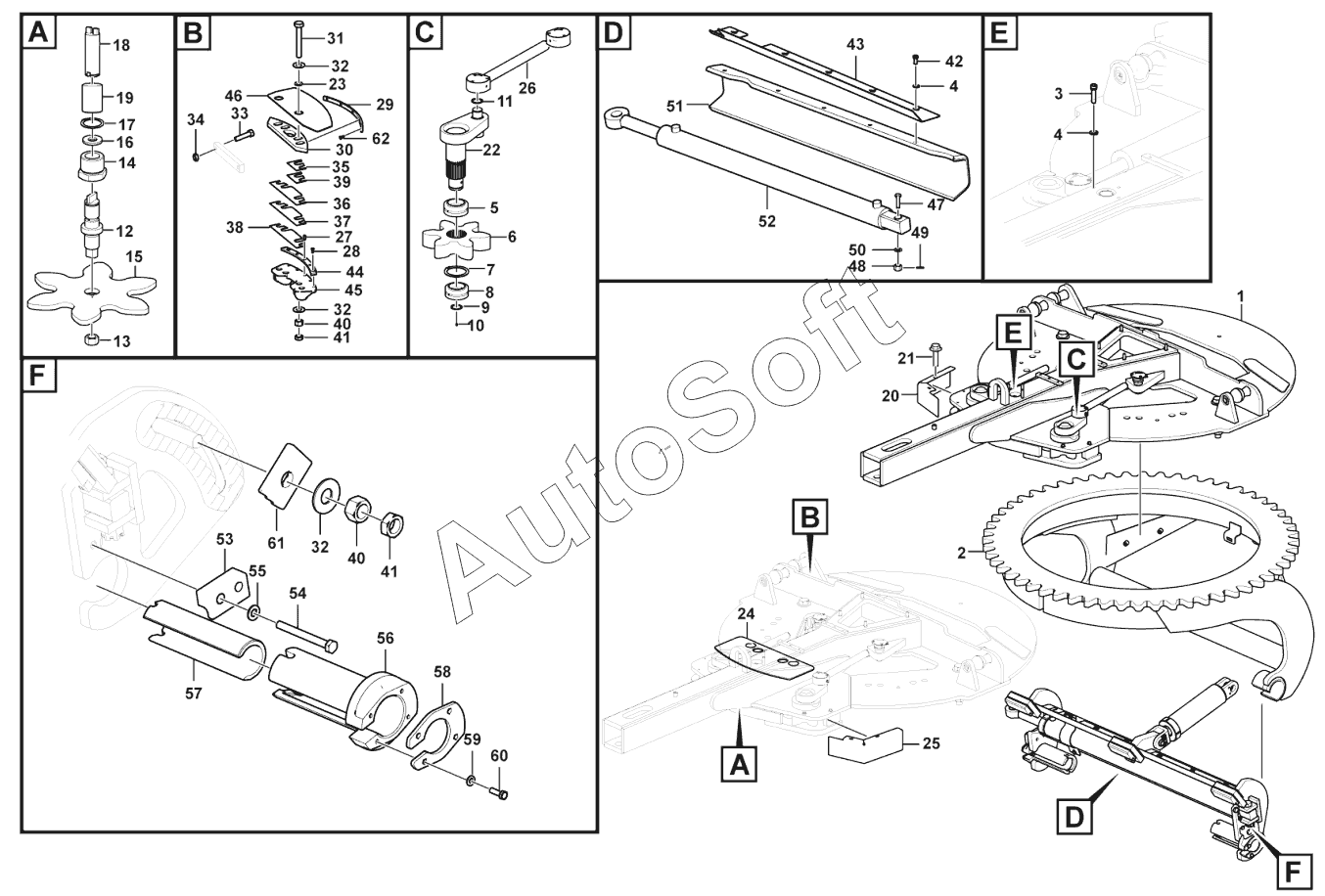

Каталог запасных частей к технике: SDLG G9138 (2020). Draw bar
1
2
3
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
32
32
33
34
35
36
37
38
39
40
40
41
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***2 | Draw bar | |
| 2 | 2***1 | Ring gear | |
| 3 | 4***1 | Screw | |
| 4 | 4***8 | WASHER | |
| 5 | 4***3 | SPHERICAL PLAIN BEARING | |
| 6 | 2***1 | Driving wheel | |
| 7 | 2***1 | Washer | |
| 8 | 4***0 | JOINT BEARING GB9163-GE50ES-2RS | |
| 9 | 4***6 | SNAP RING | |
| 10 | 4***5 | GREASE NIPPLE | |
| 11 | 4***0 | RING SNAP | |
| 12 | 2***1 | Shaft | |
| 13 | 4***4 | Nut | |
| 14 | 2***1 | Nut | |
| 15 | 2***1 | Gear | |
| 16 | 2***1 | Washer | |
| 17 | 4***0 | RING SNAP | |
| 18 | 2***1 | Shaft | |
| 19 | 2***1 | Sleeve | |
| 20 | 2***1 | Guard plate | |
| 21 | 4***7 | BOLT | |
| 22 | 2***1 | Swing pinion shaft | |
| 23 | 2***1 | Washer | |
| 24 | 2***1 | Wear part | |
| 25 | 2***1 | Guard plate | |
| 26 | 4***2 | Cylinder | |
| 27 | 2***1 | Pin | |
| 28 | 2***1 | Screw | |
| 29 | 2***1 | Wear plate | |
| 30 | 2***1 | Spacer plate | |
| 31 | 4***0 | Bolt | |
| 32 | 4***9 | WASHER | |
| 33 | 4***1 | Screw | |
| 34 | 4***0 | Nut | |
| 35 | 2***1 | Shim | |
| 36 | 2***1 | Shim | |
| 37 | 2***1 | Shim | |
| 38 | 2***1 | Shim | |
| 39 | 2***1 | Shim | |
| 40 | 4***8 | Nut | |
| 41 | 4***9 | Nut | |
| 42 | 4***7 | BOLT | |
| 43 | 2***1 | Plate | |
| 44 | 2***1 | Wear plate | |
| 45 | 2***1 | Clamping plate | |
| 46 | 2***1 | Wear part | |
| 47 | 2***1 | Screw | |
| 48 | 4***1 | Nut | |
| 49 | 4***8 | Split pin | |
| 50 | 4***7 | WASHER GB97.1-24EpZn-300HV | |
| 51 | 2***1 | Tilting cradle | |
| 52 | 4***6 | Cylinder | |
| 53 | 2***1 | Clamping plate | |
| 54 | 4***2 | Screw | |
| 55 | 4***1 | WASHER | |
| 56 | 2***1 | Guide bushing | |
| 57 | 2***1 | Sleeve | |
| 58 | 2***1 | Plate | |
| 59 | 4***2 | Washer | |
| 60 | 4***3 | Bolt | |
| 61 | 2***1 | Plate | |
| 62 | 2***1 | Screw |
