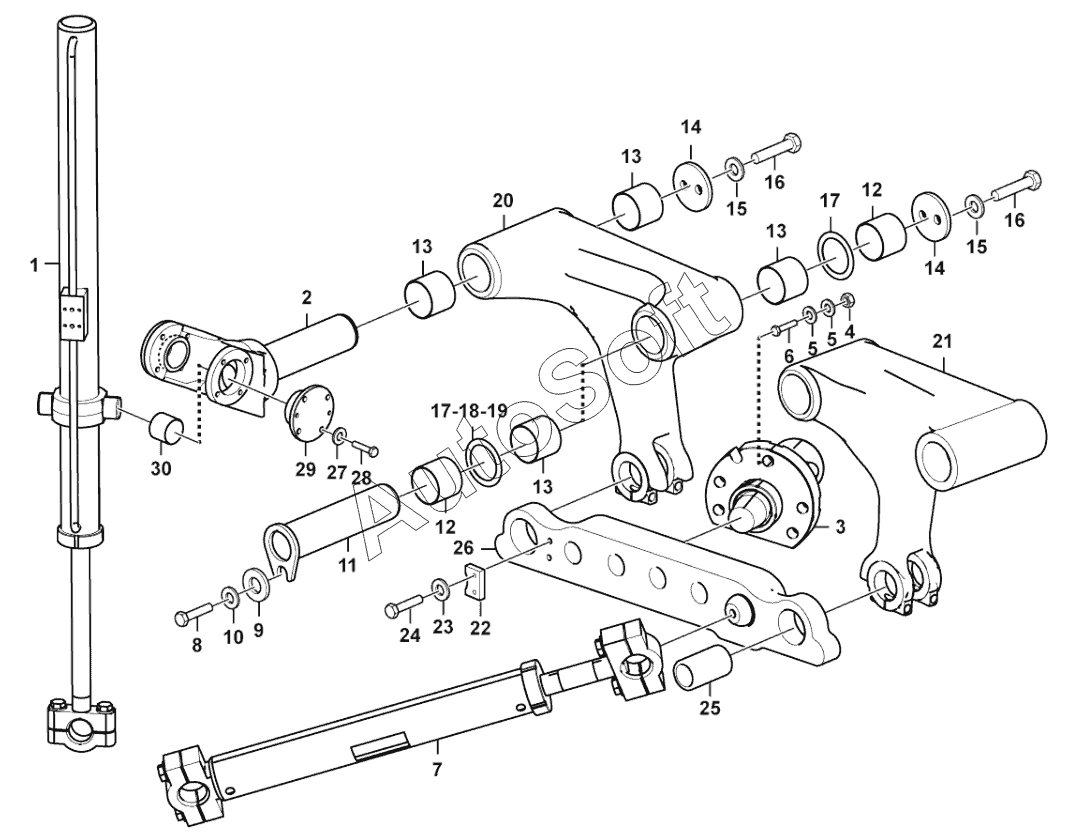

Каталог запасных частей к технике: SDLG G9138 (2020). Attaching frame
16
16
30
29
28
27
26
25
24
23
22
21
20
19
18
17
17
1
15
15
14
14
13
13
13
13
12
12
11
10
9
8
7
6
5
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***8 | Cylinder | |
| 2 | 2***2 | Bracket | |
| 3 | 4***5 | Cylinder | |
| 4 | 4***2 | NUT | |
| 5 | 4***6 | WASHER | |
| 6 | 4***9 | Screw | |
| 7 | 4***7 | Cylinder | |
| 8 | 4***8 | BOLT GB5783-M20x40EpZn-8.8 | |
| 9 | 2***1 | Washer | |
| 10 | 4***6 | Washer | |
| 11 | 2***1 | Pin | |
| 12 | 2***1 | Sleeve | |
| 13 | 2***1 | Sleeve | |
| 14 | 2***1 | End cover | |
| 15 | 4***1 | WASHER | |
| 16 | 4***5 | Bolt | |
| 17 | 4***9 | Shim | |
| 18 | 4***0 | Shim | |
| 19 | 4***8 | Shim | |
| 20 | 2***1 | Rocker arm | |
| 21 | 2***1 | Rocker arm | |
| 22 | 2***1 | Plate | |
| 23 | 4***2 | Washer | |
| 24 | 4***3 | Bolt | |
| 25 | 2***1 | Sleeve | |
| 26 | 2***1 | Link | |
| 27 | 4***8 | WASHER | |
| 28 | 4***6 | Bolt | |
| 29 | 2***1 | Cover plate | |
| 30 | 2***1 | Sleeve |
