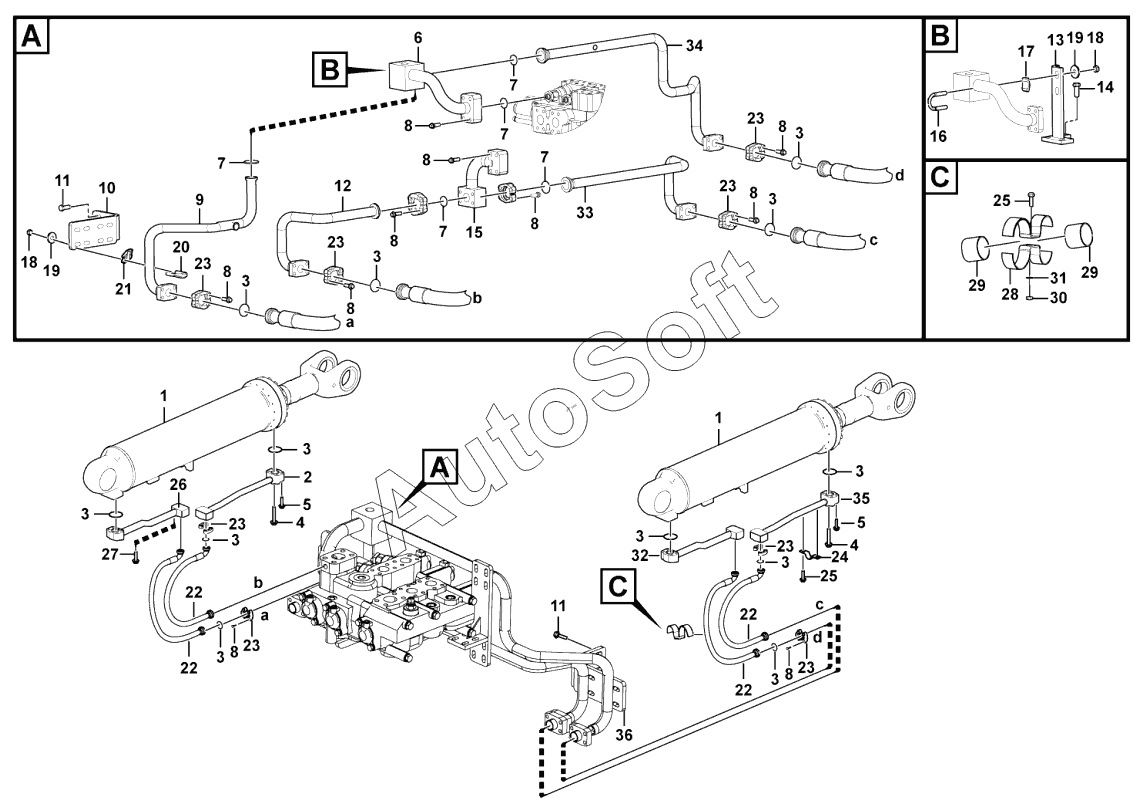

Каталог запасных частей к технике: SDLG LG956L (2015). Lifting cylinder system
28
20
21
22
22
22
22
23
23
23
23
23
23
23
23
24
25
25
26
27
19
19
29
29
30
31
32
33
34
35
36
10
2
3
3
3
3
3
3
3
3
3
3
3
3
4
4
5
5
6
7
7
7
7
7
8
8
8
8
8
8
8
8
8
8
9
1
1
11
11
12
13
14
15
16
17
18
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***3 | LIFTING CYLINDER HSGF-170x90x767-1427 | |
| 2 | 2***1 | SMALL CHAMBER TUBE OF LEFT LIFT ARM CYLINDER | |
| 3 | 4***6 | O-RING | |
| 4 | 4***3 | BOLT | |
| 5 | 4***9 | BOLT | |
| 6 | 2***1 | THREE-WAY OIL TUBE | |
| 7 | 4***9 | O-RING | |
| 8 | 4***5 | BOLT | |
| 9 | 2***1 | OIL TUBE OF LIFTING CYLINDER | |
| 10 | 2***1 | FIX PLATE | |
| 11 | 4***9 | BOLT | |
| 12 | 2***1 | OIL TUBE OF LIFTING CYLINDER | |
| 13 | 2***1 | BRACKET | |
| 14 | 4***4 | BOLT | |
| 15 | 2***1 | THREE-WAY OIL TUBE | |
| 16 | 4***1 | U-BOLT LGB159-03646 | |
| 17 | 4***2 | PADDING LGB160-3646 | |
| 18 | 4***7 | NUT | |
| 19 | 4***2 | Washer | |
| 20 | 4***7 | U-BOLT LGB159-13040 | |
| 21 | 4***8 | PLATE LGB160-3040 | |
| 22 | 2***1 | OIL PIPE OF LIFTING CYLINDER | |
| 23 | 4***3 | FLANGE | |
| 24 | 2***1 | CLAMP | |
| 25 | 4***8 | BOLT | |
| 26 | 2***1 | BIG CHAMBER TUBE OF LEFT LIFT ARM CYLINDER | |
| 27 | 4***8 | BOLT | |
| 28 | 2***1 | CLAMP | |
| 29 | 4***9 | CUSHION | |
| 30 | 4***3 | NUT | |
| 31 | 4***2 | WASHER | |
| 32 | 2***1 | RIGHT LIFTING CYLINDER BIG CHAMBER TUBE | |
| 33 | 2***1 | OIL TUBE OF LIFTING CYLINDER | |
| 34 | 2***1 | OIL TUBE OF LIFTING CYLINDER | |
| 35 | 2***1 | RIGHT LIFTING CYLINDER SMALL CHAMBER TUBE | |
| 36 | 2***1 | FIX PLATE |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
