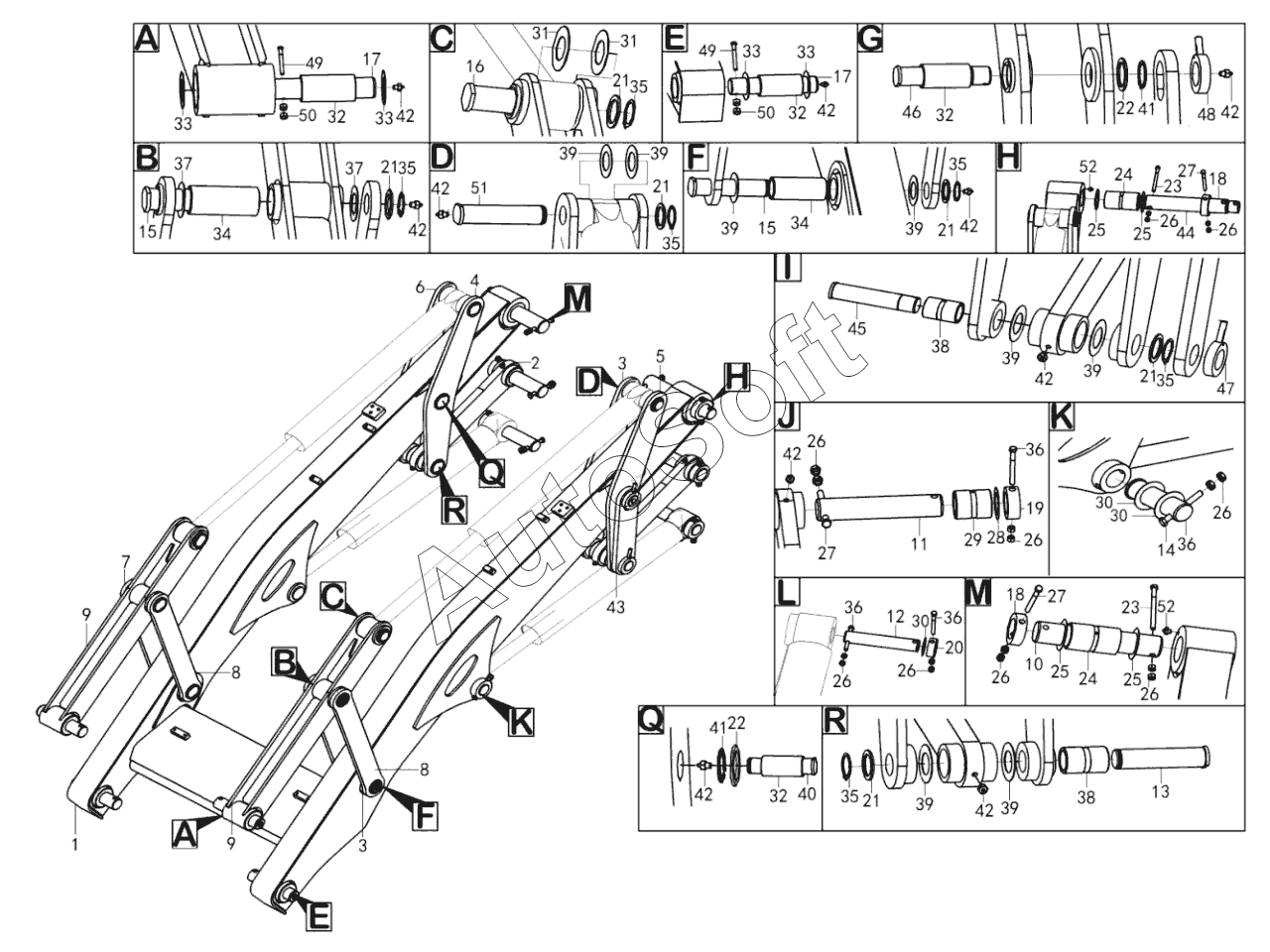

Каталог запасных частей к технике: SDLG B877 (2013). Load equipment
40
28
29
30
30
30
31
31
32
32
32
32
33
33
33
33
34
34
35
35
35
35
35
35
36
36
36
36
37
37
38
38
39
39
39
39
39
39
39
39
27
27
27
41
41
42
42
42
42
42
42
42
42
42
42
43
44
45
46
47
48
49
49
50
50
51
52
52
14
2
3
3
4
5
6
7
8
8
9
9
10
11
12
13
1
15
15
16
17
17
18
18
19
20
21
21
21
21
21
21
22
22
23
23
24
24
25
25
25
25
26
26
26
26
26
26
26
26
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***1 | Lifting arm | |
| 2 | 2***1 | Connecting rod | |
| 3 | 2***1 | Rocker arm | |
| 4 | 2***1 | Rocker arm | |
| 5 | 2***1 | Rocker arm | |
| 6 | 2***1 | Rocker arm | |
| 7 | 2***1 | Connecting rod | |
| 8 | 2***1 | Connecting rod | |
| 9 | 2***1 | Connecting rod | |
| 10 | 2***1 | Pin | |
| 11 | 2***1 | Pin | |
| 12 | 2***1 | Pin | |
| 13 | 2***1 | Pin | |
| 14 | 2***1 | Pin | |
| 15 | 2***1 | Pin | |
| 16 | 2***1 | Pin | |
| 17 | 2***1 | Pin | |
| 18 | 2***1 | Lock ring | |
| 19 | 2***1 | Lock ring | |
| 20 | 2***1 | Lock ring | |
| 21 | 2***1 | Washer | |
| 22 | 2***1 | Washer | |
| 23 | 4***3 | BOLT GB5782-M12x130EpZn-8.8 | |
| 24 | 4***0 | Bushing | |
| 25 | 4***4 | Shim | |
| 26 | 4***1 | NUT | |
| 27 | 4***4 | BOLT GB5782-M12x120EpZn-8.8 | |
| 28 | 4***5 | Shim | |
| 29 | 4***1 | Bushing | |
| 30 | 4***4 | Shim | |
| 31 | 4***6 | Shim | |
| 32 | 4***3 | Bushing | |
| 33 | 4***8 | Shim | |
| 34 | 4***4 | Bushing | |
| 35 | 4***1 | Retaining ring | |
| 36 | 4***2 | Bolt | |
| 37 | 4***7 | Shim | |
| 38 | 4***2 | Bushing | |
| 39 | 4***4 | Shim | |
| 40 | 2***1 | Pin | |
| 41 | 4***6 | SNAP RING | |
| 42 | 4***5 | GREASE NIPPLE | |
| 43 | 2***1 | Locking plate | |
| 44 | 2***1 | Pin | |
| 45 | 2***1 | Pin | |
| 46 | 2***1 | Pin | |
| 47 | 2***1 | Lock ring | |
| 48 | 2***1 | Lock ring | |
| 49 | 4***3 | BOLT | |
| 50 | 4***7 | NUT | |
| 51 | 2***1 | Pin | |
| 52 | 4***9 | GREASE NIPPLE |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
