Каталог запасных частей к технике: SDLG B877 (2013). Bracket
38
26
26
27
27
27
27
28
28
29
29
29
29
29
30
31
32
33
34
35
35
36
37
25
25
25
25
39
40
41
41
41
41
41
41
41
41
41
42
43
44
45
46
46
47
47
48
48
49
49
13
2
3
3
4
5
6
7
8
8
9
10
10
11
11
11
12
1
14
15
16
17
18
18
18
18
18
18
18
19
20
21
22
23
23
23
23
24

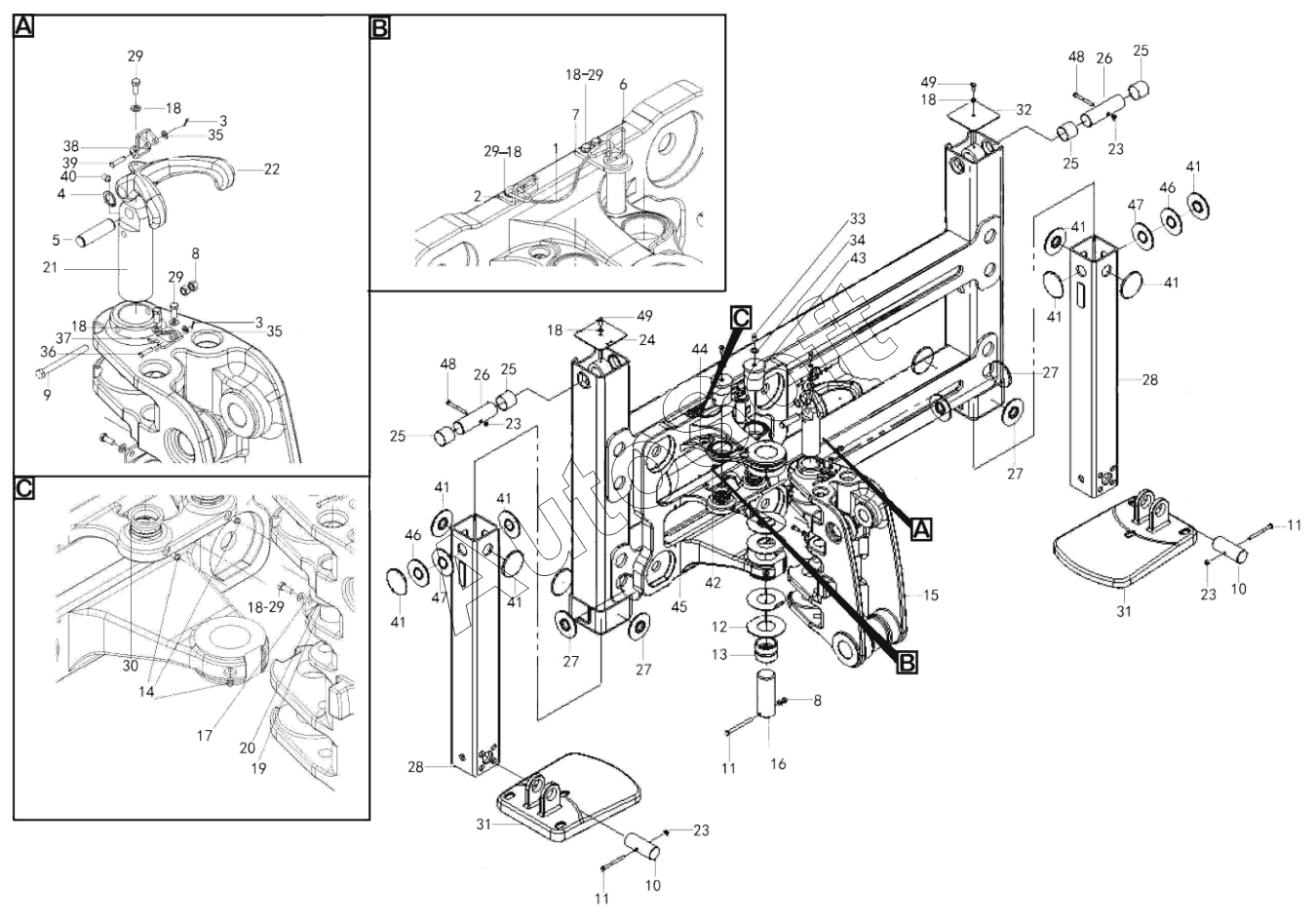

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***1 | String | |
| 2 | 2***1 | Plate | |
| 3 | 4***9 | PIN | |
| 4 | 4***0 | RING SNAP | |
| 5 | 2***1 | Pin | |
| 6 | 2***1 | Pin | |
| 7 | 2***2 | Plate | |
| 8 | 4***1 | NUT | |
| 9 | 4***3 | BOLT GB5782-M12x130EpZn-8.8 | |
| 10 | 2***1 | Pin | |
| 11 | 4***5 | Bolt | |
| 12 | 2***1 | Copper washer | |
| 13 | 4***7 | Bushing | |
| 14 | 4***5 | GREASE NIPPLE | |
| 15 | 2***1 | Frame | |
| 16 | 2***1 | Pin | |
| 17 | 2***1 | Plate | |
| 18 | 4***2 | Washer | |
| 19 | 2***1 | Pin | |
| 20 | 2***1 | Washer | |
| 21 | 2***1 | Pin | |
| 22 | 2***1 | Hanger | |
| 23 | 4***9 | Lock nut | |
| 24 | 2***1 | Plate | |
| 25 | 2***1 | Tube | |
| 26 | 2***1 | Pin | |
| 27 | 2***1 | Gasket | |
| 28 | 2***1 | Support | |
| 29 | 4***1 | BOLT | |
| 30 | 2***1 | Bushing | |
| 31 | 2***1 | Plate | |
| 32 | 2***1 | Plate | |
| 33 | 4***5 | BOLT GB16674-M16x20EpZn-8.8 | |
| 34 | 4***1 | WASHER | |
| 35 | 4***2 | WASHER | |
| 36 | 4***4 | PIN B8X30 | |
| 37 | 2***1 | Bracket | |
| 38 | 2***1 | Bracket | |
| 39 | 4***6 | Pin | |
| 40 | 4***5 | OIL CUP | |
| 41 | 2***1 | Shim | |
| 42 | 2***1 | Bushing | |
| 43 | 2***1 | Bushing | |
| 44 | 4***7 | WASHER | |
| 45 | 2***1 | Attaching frame | |
| 46 | 4***6 | Shim | |
| 47 | 4***5 | Shim | |
| 48 | 4***8 | BOLT GB16674-M10x100EpZn-8.8 | |
| 49 | 4***0 | BOLT |
