Каталог запасных частей к технике: SDLG B877 (2013). A/c assy
32
22
22
22
22
22
22
23
23
24
24
24
25
26
27
28
29
30
31
31
21
21
33
33
34
35
36
37
38
39
40
41
11
2
3
4
5
5
5
5
5
5
5
6
6
7
8
8
8
9
9
9
9
9
9
9
10
1
12
13
14
15
16
17
18
19
20

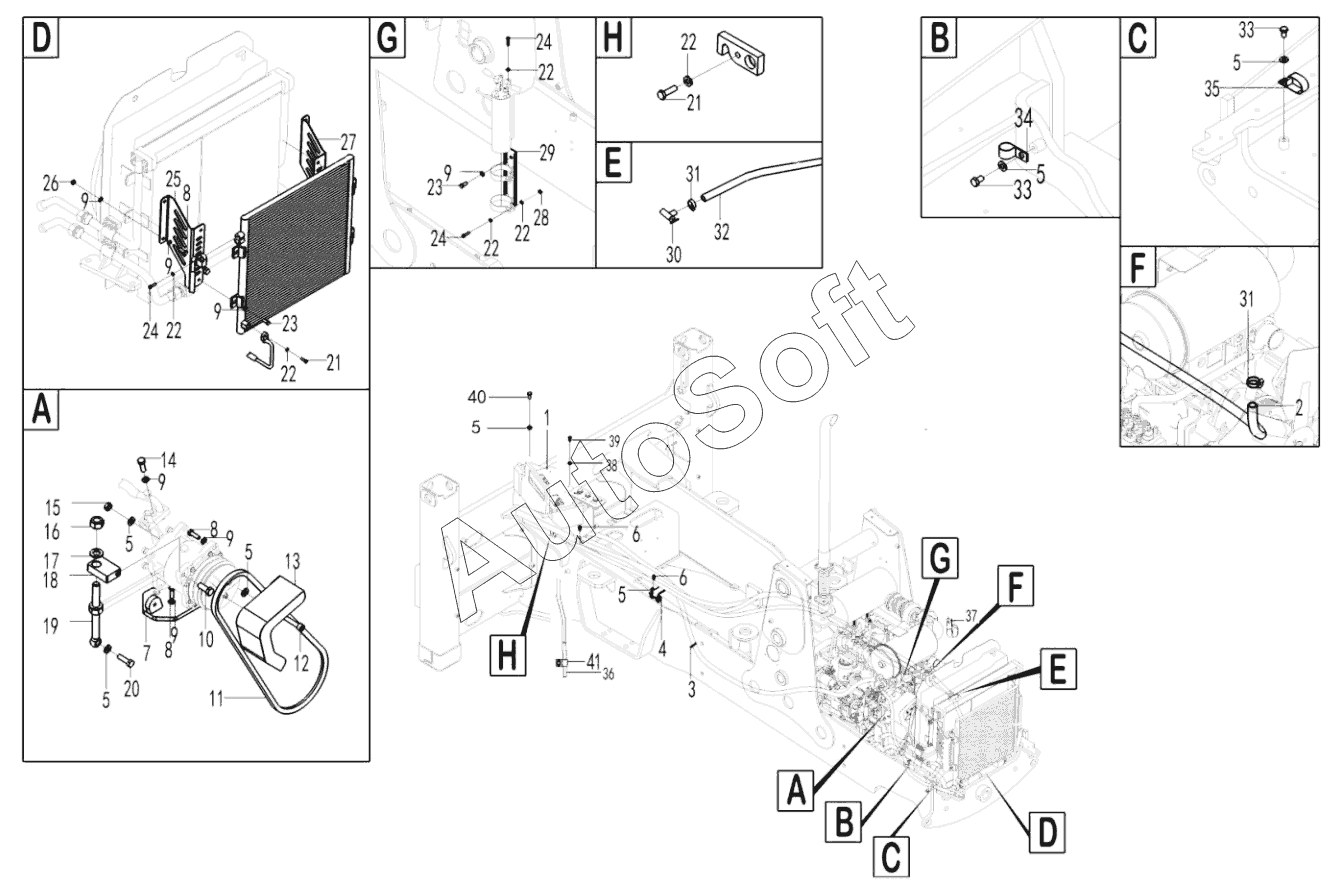

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***5 | Air conditioning unit | |
| 2 | 4***4 | Hose | |
| 3 | 4***0 | CLIP | |
| 4 | 2***1 | Plate | |
| 5 | 4***2 | Washer | |
| 6 | 4***1 | BOLT | |
| 7 | 2***1 | Compressor bracket | |
| 8 | 4***6 | BOLT | |
| 9 | 4***2 | WASHER | |
| 10 | 4***3 | Bolt | |
| 11 | 4***2 | DRIVING BELT A17-510 | |
| 12 | 4***8 | Screw | |
| 13 | 2***2 | Protecting cover | |
| 14 | 4***2 | Screw | |
| 15 | 4***7 | Nut | |
| 16 | 4***6 | NUT | |
| 17 | 4***1 | WASHER | |
| 18 | 2***1 | Steel square | |
| 19 | 2***1 | Screw rod | |
| 20 | 4***9 | BOLT | |
| 21 | 4***1 | BOLT | |
| 22 | 4***7 | WASHER | |
| 23 | 4***5 | BOLT | |
| 24 | 4***8 | Screw | |
| 25 | 2***1 | Bracket | |
| 26 | 4***3 | NUT | |
| 27 | 2***1 | Bracket | |
| 28 | 4***8 | NUT | |
| 29 | 2***1 | Bracket | |
| 30 | 1***5 | Valve | |
| 31 | 4***5 | CLAMP COLLAR | |
| 32 | 4***3 | Hose | |
| 33 | 4***0 | BOLT | |
| 34 | 2***1 | Clamp | |
| 35 | 2***1 | Clamp | |
| 36 | 2***1 | Air duct | |
| 37 | 2***1 | Clamp | |
| 38 | 4***8 | Washer | |
| 39 | 4***3 | Screw | |
| 40 | 4***2 | BOLT | |
| 41 | 2***1 | Clamp |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
