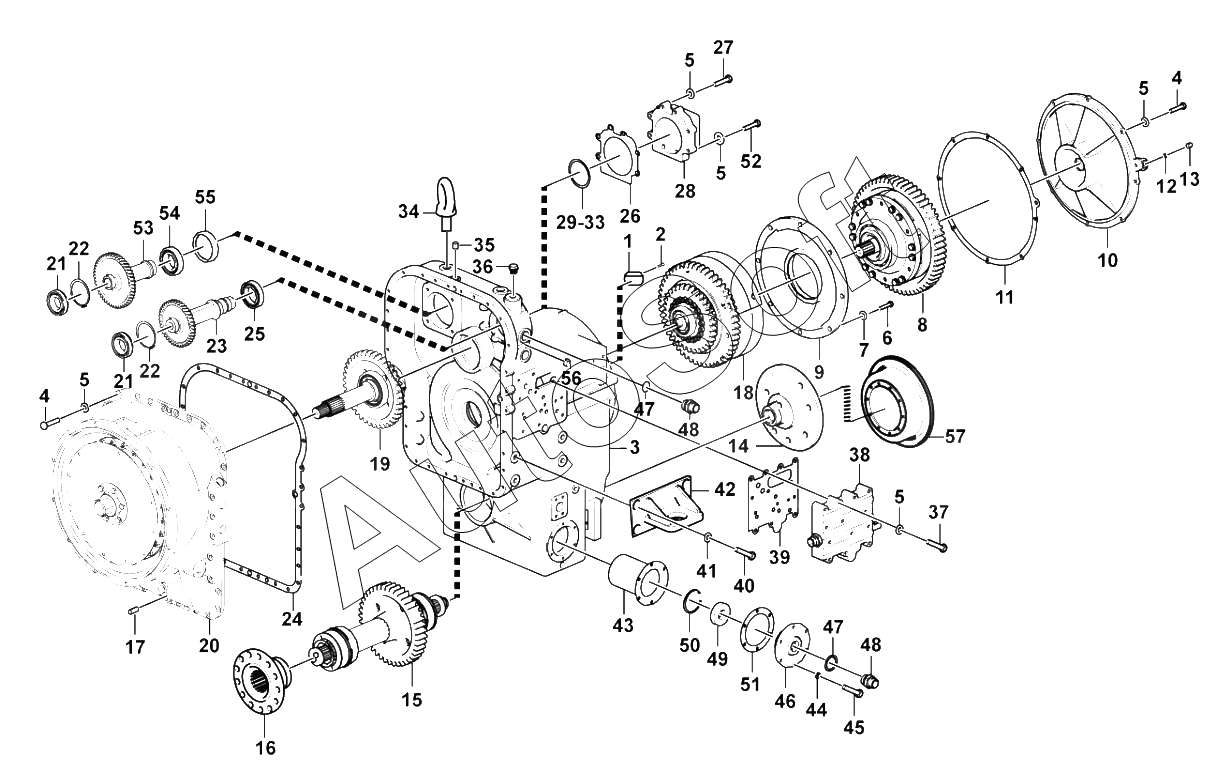

Каталог запасных частей к технике: SDLG LG936L (2017). Transmission
44
30
31
32
33
34
35
36
37
38
39
40
41
42
43
29
45
46
47
47
48
48
49
50
51
52
53
54
55
56
57
15
2
3
4
4
5
5
5
5
5
6
7
8
9
10
11
12
13
14
1
16
17
18
19
20
21
21
22
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***1 | Name plate | |
| 2 | 4***2 | Rivet | |
| 3 | 2***1 | Transmission housing | |
| 4 | 4***7 | BOLT | |
| 5 | 4***5 | Washer | |
| 6 | 4***7 | Screw | |
| 7 | 4***8 | Plain washer | |
| 8 | 2***9 | 4TH SHAFT ASSY | |
| 9 | 2***1 | Cover | |
| 10 | 3***1 | END COVER | |
| 11 | 2***1 | SEALING SPACER | |
| 12 | 4***1 | O-RING | |
| 13 | 3***2 | PLUG SCREW | |
| 14 | 2***1 | Flange | |
| 15 | 2***1 | Output shaft | |
| 16 | 2***1 | Flange | |
| 17 | 2***2 | Pin | |
| 18 | 2***6 | 4TH SHAFT ASSY | |
| 19 | 2***7 | 3RD SHAFT ASSY | |
| 20 | 4***0 | Torque converter | |
| 21 | 4***9 | BEARING | |
| 22 | 4***4 | RETAINNER RING | |
| 23 | 3***4 | SHAFT GEAR | |
| 24 | 2***1 | Gasket | |
| 25 | 4***2 | BEARING | |
| 26 | 2***2 | Gasket | |
| 27 | 4***5 | Bolt | |
| 28 | 4***3 | TRANSMISSION PUMP ASSY | |
| 29 | 2***1 | Shim | |
| 30 | 2***1 | Shim | |
| 31 | 2***1 | Shim | |
| 32 | 2***1 | Shim | |
| 33 | 2***1 | Shim | |
| 34 | 4***0 | SCREW | |
| 35 | 2***1 | Nipple | |
| 36 | 4***5 | PLUG SCREW | |
| 37 | 4***4 | BOLT | |
| 38 | 4***4 | SHIFT CONTROL VALVE | |
| 39 | 2***1 | GASKET | |
| 40 | 4***7 | BOLT | |
| 41 | 4***9 | WASHER | |
| 42 | 2***1 | SEAT | |
| 43 | 2***5 | OIL-FILTER ASSEMBLY | |
| 44 | 4***6 | WASHER | |
| 45 | 4***7 | BOLT | |
| 46 | 3***0 | PRESS COVER | |
| 47 | 4***3 | O-RING | |
| 48 | 2***1 | Nipple | |
| 49 | 4***7 | RING MAGNET | |
| 50 | 4***3 | RETAINER RING | |
| 51 | 3***2 | SHIM | |
| 52 | 4***3 | Screw | |
| 53 | 2***1 | Drive shaft gear | |
| 54 | 4***0 | BEARING | |
| 55 | 2***1 | BEARING COVER | |
| 56 | 3***8 | BOLT | |
| 57 | 2***2 | Brake assembly |
