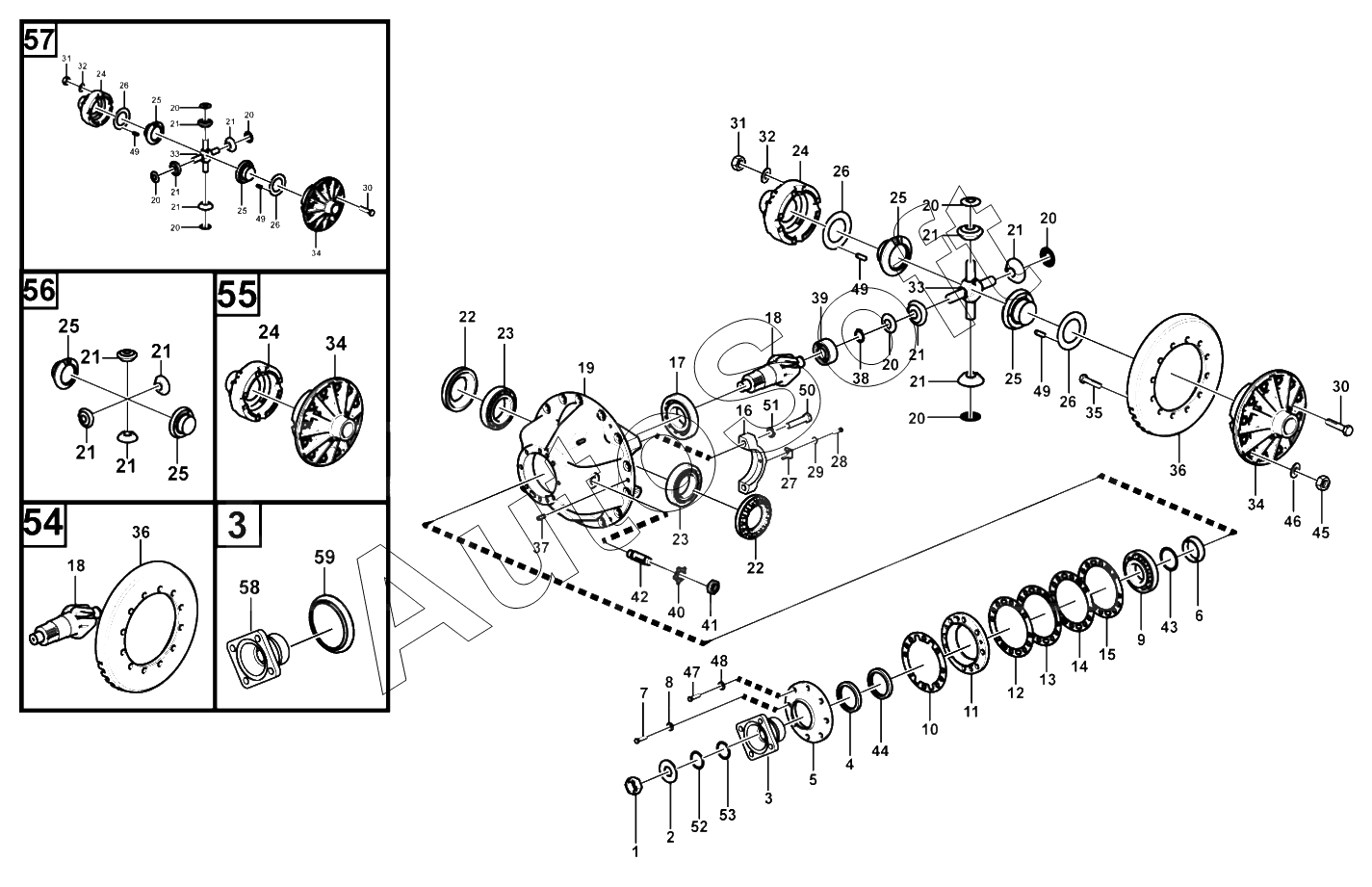

Каталог запасных частей к технике: SDLG LG936L (2017). Front final drive assembly
45
31
31
32
32
33
34
34
34
35
36
36
37
38
39
40
41
42
43
44
30
30
46
47
48
49
49
49
49
50
51
52
53
54
55
56
57
58
59
16
2
3
3
4
5
6
7
8
9
10
11
12
13
14
15
1
17
18
18
19
20
20
20
20
20
20
20
20
21
21
21
21
21
21
21
21
21
21
21
21
22
22
23
23
24
24
24
25
25
25
25
25
25
26
26
26
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***6 | NUT | |
| 2 | 3***7 | WASHER | |
| 3 | 2***1 | INPUT FLANGE | |
| 4 | 4***8 | FRAME OIL SEAL | |
| 5 | 3***9 | SEALED COVER | |
| 6 | 3***2 | BOSS | |
| 7 | 4***7 | BOLT | |
| 8 | 4***7 | WASHER | |
| 9 | 4***8 | BEARING | |
| 10 | 3***2 | SHIM | |
| 11 | 3***3 | BEARING HOLDER | |
| 12 | 3***1 | ADJUST SHIM | |
| 13 | 2***1 | Shim | |
| 14 | 2***1 | Shim | |
| 15 | 2***1 | Shim | |
| 16 | 3***3 | BEARING BLOCK | |
| 17 | 4***9 | ROLLING BEARING | |
| 18 | 3***5 | ACTIVE SPIRAL BEVEL GEAR | |
| 19 | 3***6 | CARRIER | |
| 20 | 3***7 | ANGLE GEAR SHIM | |
| 21 | 3***8 | ANGLE GEAR | |
| 22 | 3***9 | ADJUST BOLT | |
| 23 | 4***5 | ROLLING BEARING | |
| 24 | 3***0 | LEFT SHELL OF DIFFERENTIAL MECHANISM | |
| 25 | 3***1 | HALF AXLE GEAR | |
| 26 | 3***2 | SHIM OF HALF AXLE GEAR | |
| 27 | 3***4 | STAY | |
| 28 | 4***7 | BOLT | |
| 29 | 4***5 | Washer | |
| 30 | 2***1 | BOLT | |
| 31 | 4***7 | NUT | |
| 32 | 2***1 | WASHER | |
| 33 | 3***6 | CROSS AXLE | |
| 34 | 3***7 | RIGHT SHELL OF DIFFERENTIAL MECHANISM | |
| 35 | 2***1 | BOLT | |
| 36 | 3***6 | BIG SPIRAL BEVEL GEAR | |
| 37 | 4***4 | PIN | |
| 38 | 4***9 | CHECK RING | |
| 39 | 4***6 | ROLLING BEARING | |
| 40 | 2***1 | LOCKING LEAF | |
| 41 | 4***2 | NUT | |
| 42 | 2***1 | BOLT | |
| 43 | 3***0 | SHIM | |
| 44 | 4***8 | Sealing ring | |
| 45 | 4***8 | NUT | |
| 46 | 2***1 | WASHER | |
| 47 | 4***6 | BOLT | |
| 48 | 4***6 | WASHER | |
| 49 | 2***1 | PIN | |
| 50 | 2***1 | BOLT | |
| 51 | 2***1 | WASHER | |
| 52 | 3***8 | O-RING | |
| 53 | 3***2 | CHECK RING | |
| 54 | 3***1 | FRONT SPIRAL BEVEL GEAR | |
| 55 | 3***9 | LEFT RINGHT SHELL OF DIFFERENTIAL MECHANISM | |
| 56 | 2***1 | Gear kit | |
| 57 | 7***8 | Differential | |
| 58 | 3***7 | Connection flange | |
| 59 | 3***8 | Sealing ring |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
