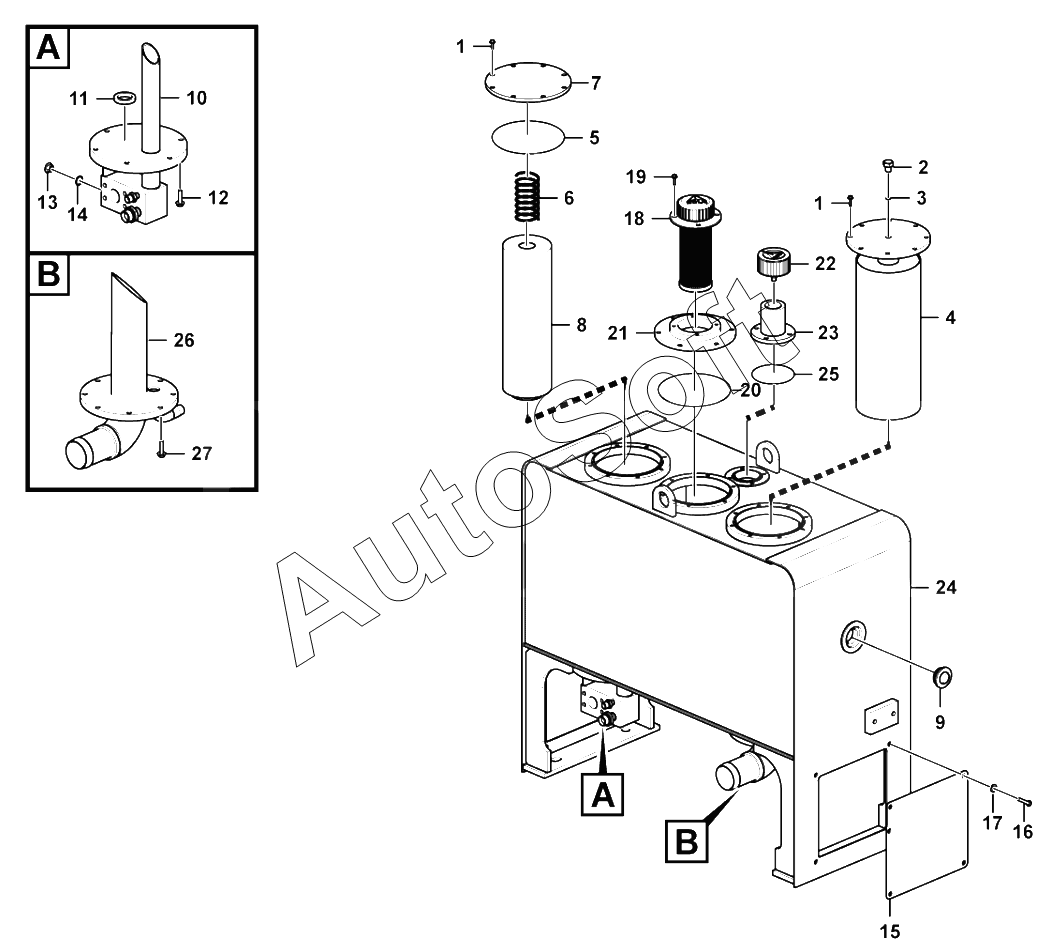

Каталог запасных частей к технике: SDLG LG936L (2017). Hydraulic fluid tank assembly
1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***8 | BOLT | |
| 2 | 4***4 | PLUG | |
| 3 | 4***7 | O-RING | |
| 4 | 2***1 | Flange | |
| 5 | 4***2 | O-RING | |
| 6 | 2***1 | SPRING | |
| 7 | 2***1 | FLANGE CAP | |
| 8 | 2***1 | STRAIN CORE | |
| 9 | 4***7 | Level gauge | |
| 10 | 2***1 | Flange | |
| 11 | 4***8 | RING MAGNET | |
| 12 | 4***1 | BOLT | |
| 13 | 4***2 | PLUG | |
| 14 | 4***5 | O-RING | |
| 15 | 2***1 | Plate | |
| 16 | 4***5 | BOLT | |
| 17 | 4***6 | WASHER | |
| 18 | 4***2 | OIL-SUPPLYING FILTER | |
| 19 | 4***1 | BOLT | |
| 20 | 4***2 | O-ring | |
| 21 | 2***1 | Flange | |
| 22 | 4***8 | GAS-EXCHANGE FILTER | |
| 23 | 2***1 | BLIND FLANGE | |
| 24 | 2***2 | Hydraulic fluid tank | |
| 25 | 4***3 | O-RING | |
| 26 | 2***1 | Flange | |
| 27 | 4***5 | BOLT |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
