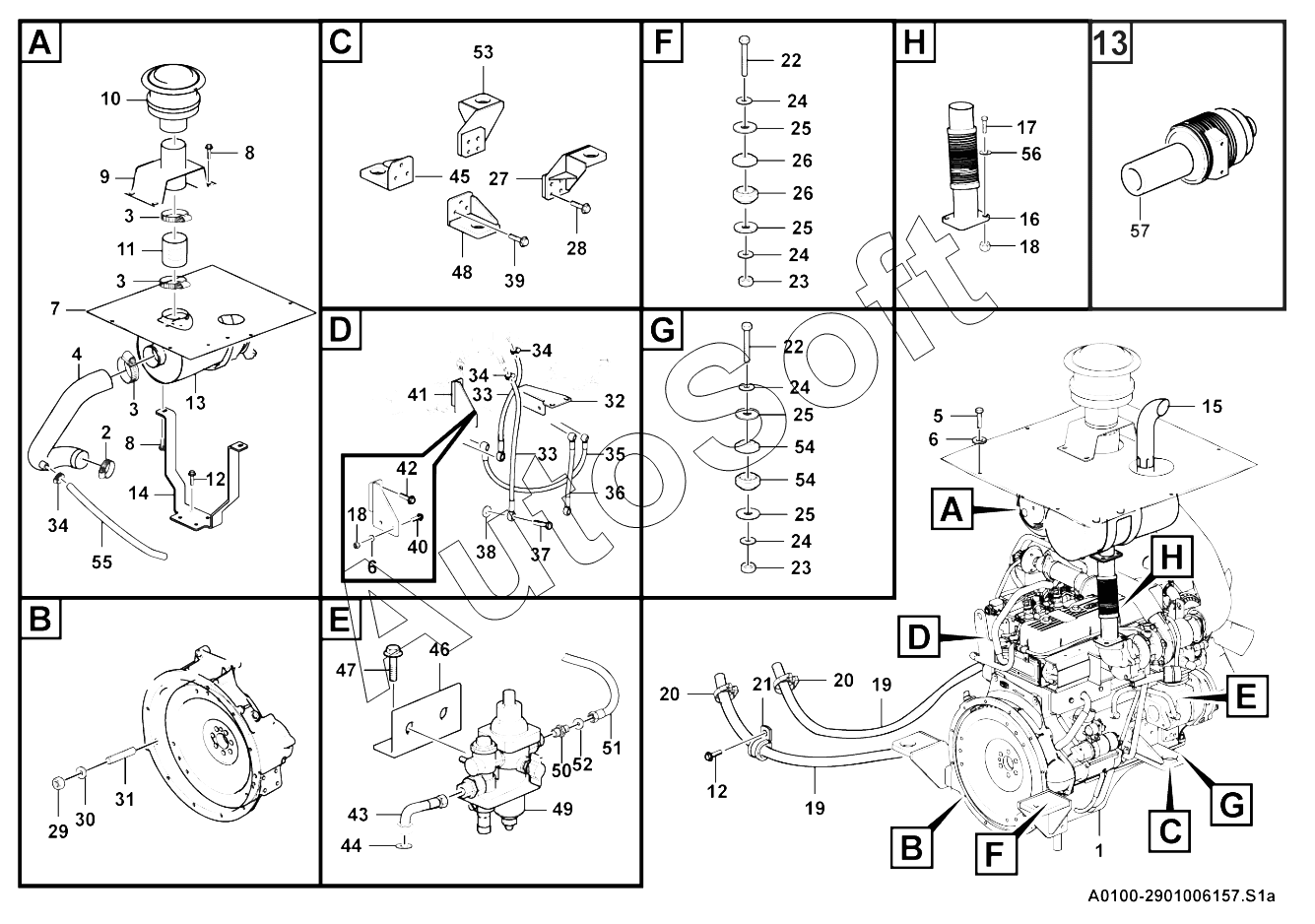

Каталог запасных частей к технике: SDLG L916 (2017). Engine system
1
2
3
3
3
4
5
6
6
7
8
8
9
10
11
12
12
13
14
15
16
17
18
18
19
19
20
20
21
22
22
23
23
24
24
24
24
25
25
25
25
26
26
27
28
29
30
31
32
33
33
34
34
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
54
55
56
57
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***0 | Engine | |
| 2 | 4***6 | CLAM JB8870-d100 | |
| 3 | 4***5 | CLAMP JB8870-d120 | |
| 4 | 2***1 | Hose | |
| 5 | 4***8 | Screw | |
| 6 | 4***6 | Washer | |
| 7 | 2***1 | Cover plate | |
| 8 | 4***2 | Bolt | |
| 9 | 2***1 | Pipe | |
| 10 | 4***1 | Primary filter | |
| 11 | 2***1 | Hose | |
| 12 | 4***1 | BOLT | |
| 13 | 4***9 | Air filter | |
| 14 | 2***1 | Bracket | |
| 15 | 4***8 | Silencer | |
| 16 | 2***1 | Exhaust pipe | |
| 17 | 4***4 | BOLT | |
| 18 | 4***7 | NUT | |
| 19 | 4***5 | Hose | |
| 20 | 4***4 | CLAMP | |
| 21 | 4***6 | Clamp | |
| 22 | 4***6 | BOLT GB5782-M16x100EpZn-8.8 | |
| 23 | 4***9 | NUT GB6170-M16EpZn-8 | |
| 24 | 4***1 | WASHER | |
| 25 | 2***1 | WASHER | |
| 26 | 2***1 | Shock absorber | |
| 27 | 2***1 | Engine anchorage | |
| 28 | 4***9 | BOLT GB16674-M10x60EpZn-8.8 | |
| 29 | 4***1 | NUT | |
| 30 | 4***8 | WASHER | |
| 31 | 2***1 | DOUBLE BOLT | |
| 32 | 2***1 | Bracket | |
| 33 | 2***1 | Fuel pipe | |
| 34 | 4***5 | CLAMP COLLAR | |
| 35 | 2***1 | Fuel pipe | |
| 36 | 2***1 | Fuel pipe | |
| 37 | 4***1 | BOLT | |
| 38 | 4***1 | WASHER | |
| 39 | 4***5 | BOLT | |
| 40 | 4***4 | BOLT | |
| 41 | 2***1 | Bracket | |
| 42 | 4***7 | BOLT | |
| 43 | 4***3 | Tube | |
| 44 | 2***1 | WASHER | |
| 45 | 2***1 | Engine anchorage | |
| 46 | 2***1 | Bracket | |
| 47 | 4***7 | BOLT | |
| 48 | 2***1 | Engine anchorage | |
| 49 | 4***4 | AIR DYER | |
| 50 | 2***1 | Nipple | |
| 51 | 2***1 | Hose assembly | |
| 52 | 2***1 | WASHER | |
| 53 | 2***1 | Engine anchorage | |
| 54 | 2***1 | Shock absorber | |
| 55 | 4***1 | HOSE JB8406-B16x340 | |
| 56 | 4***2 | Washer | |
| 57 | 4***1 | Air filter insert |
