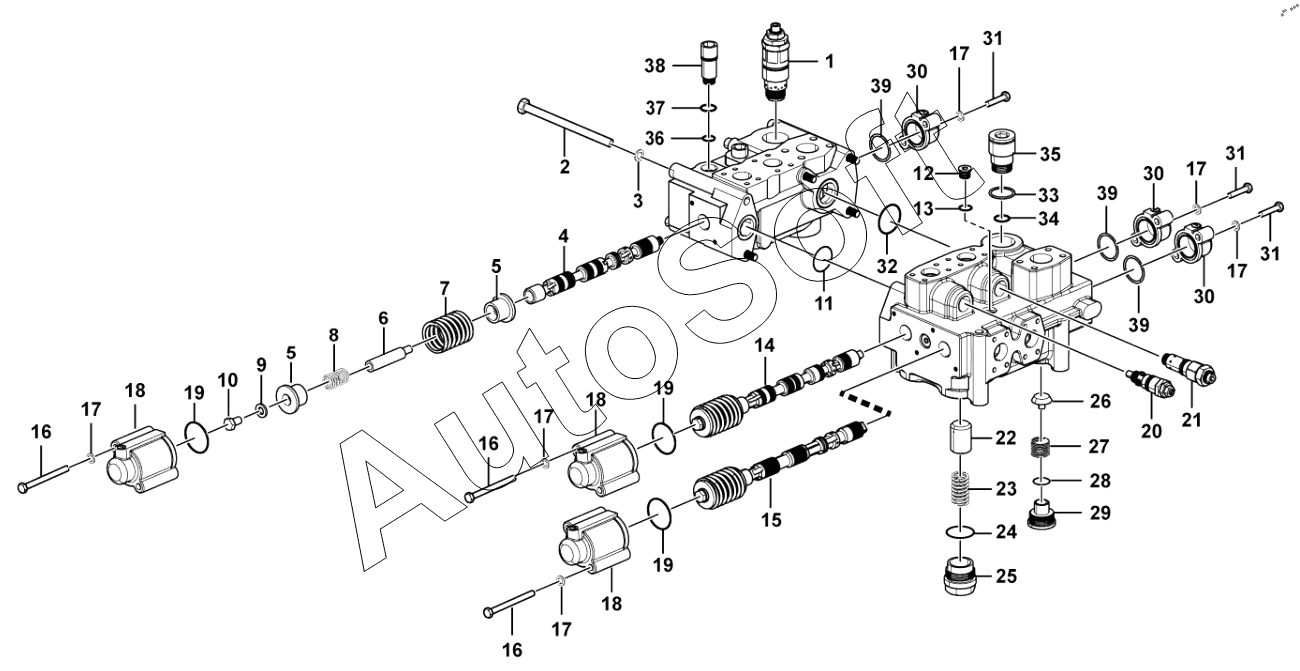

Каталог запасных частей к технике: SDLG L938F (2016). Control valve assembly
30
30
30
21
22
23
24
25
26
27
28
29
20
31
31
31
32
33
34
35
36
37
38
39
39
39
11
2
3
4
5
5
6
7
8
9
10
1
12
13
14
15
16
16
16
17
17
17
17
17
17
18
18
18
19
19
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***1 | Relief valve | |
| 2 | 4***1 | Screw | |
| 3 | 4***4 | Washer | |
| 4 | 4***4 | Valve rod | |
| 5 | 4***4 | Spring seat | |
| 6 | 4***5 | Joint | |
| 7 | 4***5 | Spring | |
| 8 | 4***5 | Spring | |
| 9 | 4***3 | WASHER GB97.1-12-300HV | |
| 10 | 4***7 | Screw | |
| 11 | 4***2 | O-ring | |
| 12 | 4***2 | Plug | |
| 13 | 4***1 | O-RING | |
| 14 | 4***7 | Valve rod | |
| 15 | 4***6 | Valve rod | |
| 16 | 4***3 | Screw | |
| 17 | 4***2 | WASHER GB97.1-10-300HV | |
| 18 | 4***3 | Cover | |
| 19 | 4***8 | O-ring | |
| 20 | 4***3 | OVERLOAD VALVE | |
| 21 | 4***2 | OVERLOAD VALVE | |
| 22 | 4***6 | VALVE CORE | |
| 23 | 4***9 | Spring | |
| 24 | 4***0 | O-ring | |
| 25 | 4***4 | Valve cover | |
| 26 | 4***3 | Non-return valve | |
| 27 | 4***4 | Spring | |
| 28 | 4***6 | O-RING | |
| 29 | 4***6 | Valve cover | |
| 30 | 4***8 | Valve cover | |
| 31 | 2***0 | Screw | |
| 32 | 4***7 | O-RING | |
| 33 | 4***9 | O-RING | |
| 34 | 4***2 | O-ring | |
| 35 | 4***6 | Plug | |
| 36 | 4***2 | O-RING | |
| 37 | 4***1 | O-ring | |
| 38 | 4***9 | Plug | |
| 39 | 4***7 | O-ring |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
